Hark Studio Serie Montageanleitung
Systemkamin aus wärmespeicherndem schamotteverguss
Vorschau ausblenden
Andere Handbücher für Studio Serie:
- Montageanleitung (16 Seiten) ,
- Montageanleitung (19 Seiten) ,
- Montageanleitung (14 Seiten)
Quicklinks

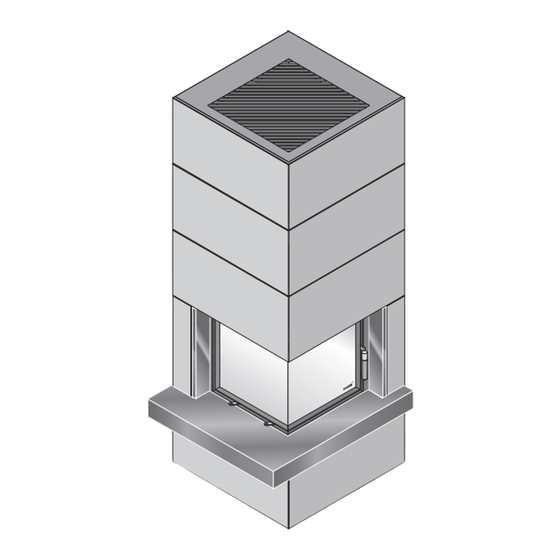

Systemkamin Studioserie -
aus wärmespeicherndem Schamotteverguss
Modell: Studio 10/45 und Studio 10/57
Montageanleitung
Studio 10/xx.2.0
Studio 10/xx.25.0
HARK GmbH & Co. KG • Hochstraße 197 - 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99
Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu
gewerblichen Zwecken gebraucht werden. Zuwiderhandlungen werden von uns mittels Strafantrag verfolgt. Änderungen und Irrtümer vorbehalten.
Studio 10/xx.10.0
Verwandte Anleitungen für Hark Studio Serie
Inhaltszusammenfassung für Hark Studio Serie
- Seite 1 Studio 10/xx.25.0 HARK GmbH & Co. KG • Hochstraße 197 - 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99 Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu...
- Seite 2 Systemkamin Studioserie - Studio 10/45 und Studio 10/57 Allgemeine Hinweise Beachten Sie bitte diese Montageanleitung, die Montage- und Bedienungsanleitung der Radiante sowie die Verarbeitungshinweise der beigefügten Verarbeitungsmaterialien. Vor Beginn der Montage sind die Bauteile auf Vollständigkeit und auf evtl. Transportschäden zu prüfen. Es ist auf einen tragfähigen Aufstellort zu achten.
- Seite 3 Systemkamin Studioserie - Studio 10/45 und Studio 10/57 Vorbereitung des Stellbereichs Die beste Lösung ist das bauseitige Entfernen des schwimmenden Estrichs im Aufbau bei schwimmenden Estrich und Verbundestrich Stellbereich in Verbindung mit dem Einbringen von Verbundestrich. Es wird eine elastische Dehnungsfuge zwischen Verbund- und schwimmenden Estrich erstellt, welche bis Oberkante des fertigen Fußbodens, also auch z.B.
- Seite 4 Systemkamin Studioserie - Studio 10/45 und Studio 10/57 Montage (Sollten Sie zusätzlich ein Regal bestellt haben, beachten Sie auch die Hinweise auf Seite 15 und 16.) * bei der Verwendung von Estrich- drehstützen (Seite 3) liegt die Lastverteilplatte 2 - 5 mm höher. Dementsprechend muss dieses Maß...
- Seite 5 Systemkamin Studioserie - Studio 10/45 und Studio 10/57 Montage Studio 10/57 Studio 10/45 Die Isolierplatten werden fugenversetzt aufeinander verklebt. Wischen bzw. Fegen Sie etwaigen Staub von den Klebeflächen der Isolierplatten. Tragen Sie punktuell den Promatkleber auf die Rückseiten der Isolierplatten auf und verkleben Sie diese miteinander und an die Wand.
- Seite 6 Systemkamin Studioserie - Studio 10/45 und Studio 10/57 Montage Die Außenkanten des Sockels an der Aufbauwand bzw. am Regal markieren und hochloten. Sockelvarianten r i a n t e r i a n t e Tragarm der Radiante Kontermutter Mutter Unterlegscheibe Verschrauben Sie den Tragarm der Radiante...
- Seite 7 Systemkamin Studioserie - Studio 10/45 und Studio 10/57 Montage Elementverbindung im Bereich eines Verbindungsstückes Die Leichtbau-Elemente werden untereinander mit einem eingeklebten Verbindungsstück (mit Acryl- kleber) verbunden und zusätzlich miteinander verklebt (mit Acrylkleber). oberes Element Verbindungs- stück l a t unteres Element l i e I s o Schnittdarstellung...
- Seite 8 Systemkamin Studioserie - Studio 10/45 und Studio 10/57 Montage Die Höhenjustierung des Auflagerahmens erfolgt über diese Mutter. Die zweite Mutter dient als Kontermutter. Kontermutter Abstand zwischen Auflagerahmen und Blendrahmen der Radiante ca. 5-10 mm Kreuzstück Auflagerahmen Blendrahmen der Radiante Gewindestange Tragarm Halterung Auflagerahmen...
-
Seite 9: Schnittdarstellung Der Verklebung Im Bereich Eines Verbindungsstückes
Systemkamin Studioserie - Studio 10/45 und Studio 10/57 Montage h ü r z e h ü r z e Schnittdarstellung der Verklebung im Bereich eines Verbindungsstückes Keramik- oberes Element faserband Verbindungsstück mit Acrylkleber einkleben Haftmörtel Oberes und unteres von innen mit Element im vorderen einer kleinen Bereich mit Acrylkleber... - Seite 10 Systemkamin Studioserie - Studio 10/45 und Studio 10/57 Montage Strahlungsschutzblech Stellen Sie das Strahlungsschutzblech auf den Auflagerahmen.
- Seite 11 Systemkamin Studioserie - Studio 10/45 und Studio 10/57 Montage Schrauben Sie die Ösenschraube in das Verbindungselement. Seil mit Seilklemmen und Spannschloss Vormontage: 1. Blindnietmutter in das Verbindungselement einsetzen 2. Ösenschraube einschrauben Blindnietmutter Ösenschraube Verbindungs- element mit Bohrung dient zur Schürzenhalterung Verbindungselement Kleben Sie mit Acrylkleber das Verbindungselement (mit der Ösenschraube)
- Seite 12 Systemkamin Studioserie - Studio 10/45 und Studio 10/57 Montage Schnittdarstellung der h ü Verklebung im Bereich r z e eines Verbindungsstückes oberes Verbindungsstück Element mit Acrylkleber einkleben Haftmörtel von innen mit Oberes und unteres einer kleinen Element im vorderen Kelle auftragen Bereich mit Acryl- unteres und glätten...
- Seite 13 Systemkamin Studioserie - Studio 10/45 und Studio 10/57 Montage Deckengitter Rahmen Hinweis: 1 x 8x2, 1,5 m Vertikale Natursteinseitenteile vermitteln! selbstklebende Die vertikalen Natursteinteile sollen so an die Dichtung Seitenpfeiler geklebt werden, dass nach oben FD5001 zur Schürze und nach unten zu den waage- rechten Natursteinteilen in etwa gleich viel Luft (ca.
- Seite 14 Systemkamin Studioserie - Studio 10/45 und Studio 10/57 Montage Natursteinverkleidung Studio 10/xx.25.0 Natursteinverkleidung Studio 10/xx.10.0 Seitenpfeiler Hinweis: Vertikale Natursteinseitenteile vermitteln! r z e h ü Die vertikalen Natursteinteile sollen so an die Seitenpfeiler geklebt werden, dass nach oben zur Schürze und nach unten zu den waagerechten Natursteinteilen in etwa vertikales gleich viel Luft (ca.
- Seite 15 Regal Studioreg 01 Montage Für Radianten mit einer Scheibenhöhe von 45 cm = Art.-Nr.: STUDIOREG01X45 Für Radianten mit einer Scheibenhöhe von 57 cm = Montage der Beleuchtung (optional) Art.-Nr.: STUDIOREG01X57 Abdeckplatte Nach dem Streichen des Regals die Lampe einsetzen. Regalteile verkleben. Zuleitung vom Fachmann installieren lassen! Die Glasböden nach dem Streichen des Regals ein-...
- Seite 16 Systemkamin Studioserie - Studio 10/45 und 10/57 mit Regal (optional) Montage Beispiel: Zusätzliche Isolation bei einem Schornsteinanschluss in der rechten Wand Rauchrohr ist mit Isolierwolle umwickelt Regal und Isolierplatten sind mit 10 cm Gasbeton- steinen hintermauert. Rauch- rohr I s o l i e l a t l a t...
