Hark Studio Serie Montageanleitung Seite 9

Systemkamin Studioserie - Studio 20/45 und Studio 20/57
Montage
D
Konter-
mutter
Kreuz-
stück
Gewinde-
stange
Tragarm
A

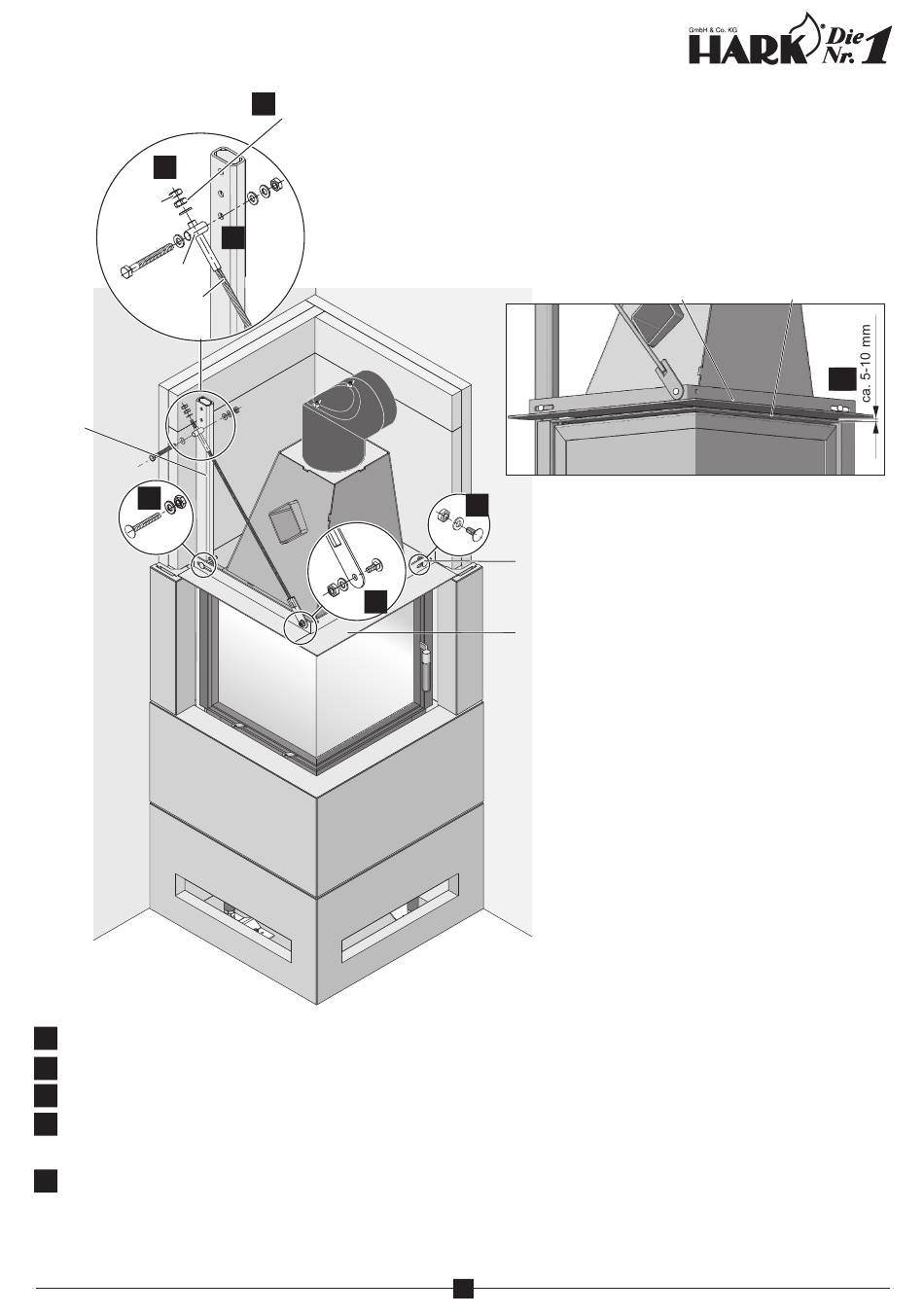

A Schrauben Sie den Auflagerahmen an die Halterung und an den Tragarm.
Schrauben Sie die Gewindestange in die untere Aufnahme.
B
Schieben Sie das Kreuzstück auf die Gewindestange und schrauben es an den Tragarm.
C
Stellen Sie die Höhe des Auflagerahmens mit einer Mutter ein und kontern diese mit einer
D
weiteren Mutter.
Zwischen dem Auflagerahmen und dem Blendrahmen muss ein Abstand von 5-10 mm vorhanden
E
sein. Das Gewicht des Auflagerahmens darf nicht auf den Blendrahmen der Radiante übertragen
werden. Richten Sie den Auflagerahmen mit einer Wasserwaage aus.
Die Höhenjustierung des
D
Auflagerahmens erfolgt
über diese Mutter.
Die zweite Mutter dient
als Kontermutter.
C
B
Abstand zwischen Auflagerahmen und Blendrahmen
der Radiante ca. 5-10 mm
Auflagerahmen
A
Halterung
Auflagerahmen
9
Blendrahmen der Radiante
E E
