Aufbau- und Bedienungsanleitung

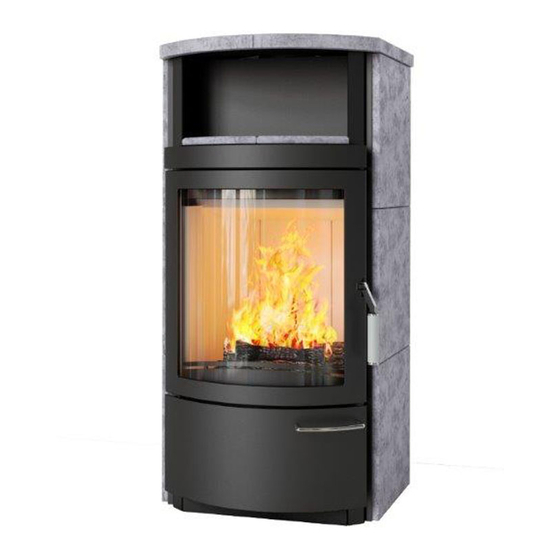

Dauerbrand-Kaminofen HARK 17 F GT
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller
Arbeiten aufmerksam zu lesen und zu beachten. Nicht-
beachtung kann zur Beeinträchtigung
und zum Erlöschen
Weiterhin sind sämtliche, die Aufstellung und Installation von
Kaminöfen betreffenden Vorschriften und Normen unbedingt
zu beachten (Musterbauordnung, Bauordnung der einzelnen
Bundesländer, Feuerungs verordnungen, DIN 18160 Teil 1 und
Teil 2, DIN 4705, EN 13240 sowie örtliche Vorschriften). Um
die Einhaltung der genannten Normen und Vorschriften zu
gewährleisten, ist vor der Installation des Kaminofens der zuständige
Schorn stein fegermeister zu informieren. Er wird Sie beraten
und den ordnungsgemäßen Anschluss des Kaminofens prüfen.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Kaminofens ist eine ebene,
tragfähige Stellfläche, die aus nicht brennbaren Baustoffen
besteht oder durch eine nicht brennbare Unterlage geschützt sein
muss. Die Unterlage ist so zu bemessen, dass sie vor dem Ofen
mindestens 50 cm und an den Seiten mindestens 30 cm über
die Feuerraumöffnung bzw. Grundfläche des Ofens hinausragt.
Im HARK- Zubehörprogramm finden Sie hierfür geeignete
Boden platten. Von der Rückseite und den Seitenflächen der
Kaminofenverkleidung ist ein Wandabstand von 20 cm
einzuhalten.
Im Strahlungsbereich des Brennraumes muss zu brennbaren
Bauteilen, Möbeln, Dekostoffen und ähnlichem ein Mindest-
abstand von 80 cm eingehalten werden (gemessen von der
Vorderkante der Feuerraumöffnung). Der Abstand kann auf 40 cm
verringert werden, wenn ein beidseitig belüfteter Strahlungsschutz
vorhanden ist.

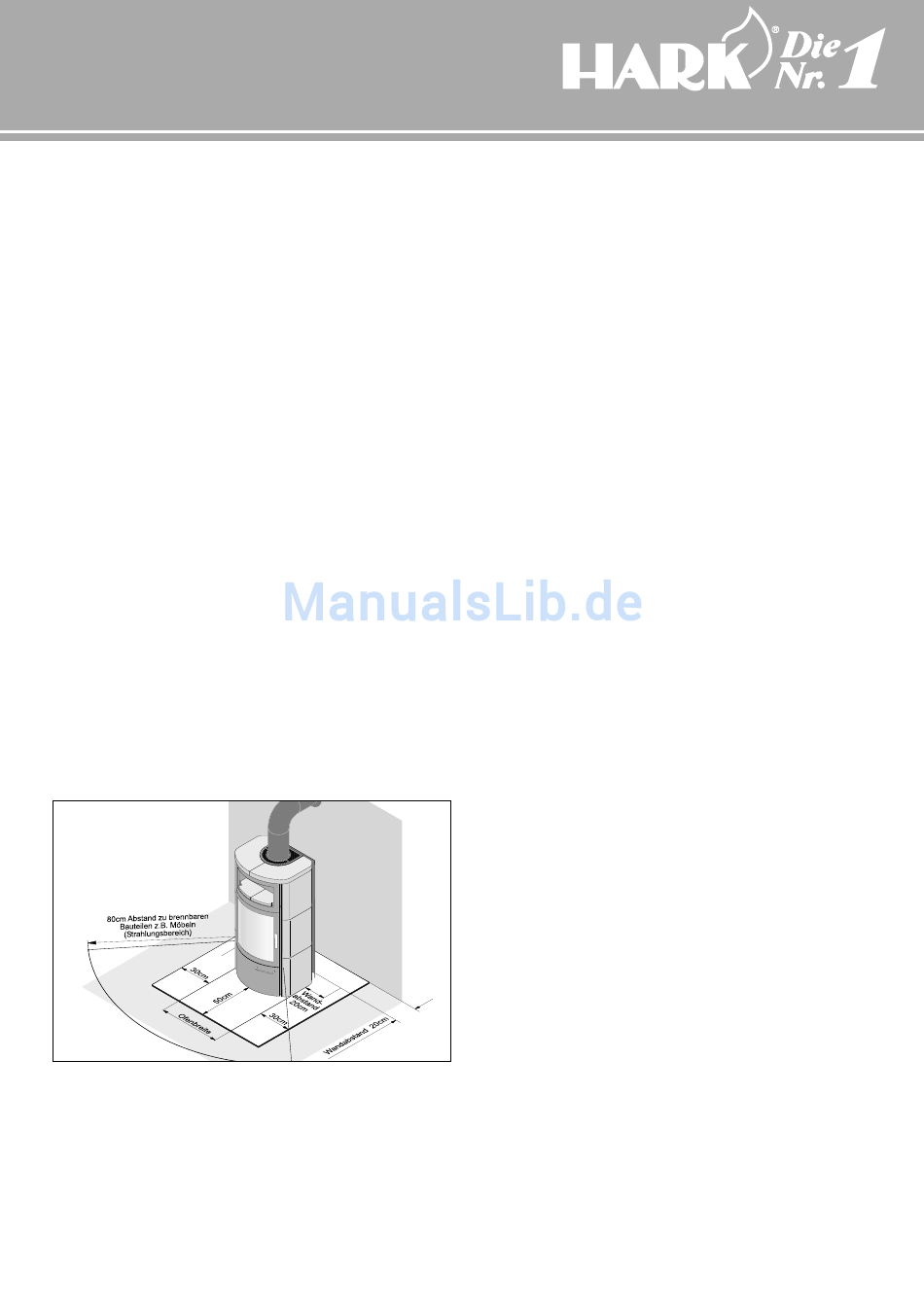

Abbildung A
Frischluftzufuhr
Da Kaminöfen raumluftabhängige Feuerstätten sind, die Ihre
Verbrennungsluft aus dem Aufstellraum entnehmen, muss der
Betreiber für ausreichende Verbrennungsluftzufuhr sorgen!
Kaminöfen der Bauart 1 (selbstschließende Feuerraumtür)
benötigen ein Raumvolumen von mindestens 4 m
Nennwärmeleistung. Bei kleineren Räumen, abgedichteten
Fenstern und Türen oder sonstigen Beeinträchtigungen einer
der Sicherheit
der Gewährleistung führen!
3 pro Kilowatt
im Kamin- & Kachelofenbau
ausreichenden Luftzufuhr (zum Beispiel weitere Feuerstätten,
mechanische Entlüftungen), muss für eine zusätzliche Frischluftzufuhr
gesorgt werden, z. B. durch den Einbau einer Luftklappe in der
Nähe des Kaminofens oder die Verlegung einer Verbrennungs-
luftleitung nach außen oder in einen gut belüfteten Raum (aus-
genommen Heizungskeller). Die Verbrennungsluftleitung sollte mit
einer Absperrklappe in Ofen nähe versehen werden.
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum
oder in einem Luftverbund ist für jede Feuerstätte eine separate
Verbrennungs luftleitung zu erstellen oder eine Leitung entsprechend
groß zu di mensionieren.
Eine Küchendunstabzughaube, die sich im Raumluftverbund
mit dem Kaminofen befindet, kann den Betrieb der Feuerstätte
ebenfalls be einträchtigen, da sie dem Raumverbund große
Mengen Luft entzieht. Diese Luft muss dem Raumverbund durch eine
entsprechend große Verbrennungsluftleitung wieder zugeführt oder
die Dunstabzughaube mit einem Fensterkontaktschalter versehen
werden.
Insbesondere bei fugendichten Fenstern und Türen ist für
ausreichende Verbrennungsluft zu sorgen!
Wahlweise ist der Kaminofen Hark 17 F mit einer externen
Verbrennungsluftzufuhr lieferbar. Die Verbrennungsluft wird demnach
nicht aus dem Aufstellraum entnommen, sondern dem Brennraum
direkt über eine Verbrennungsluftleitung zugeführt. Dieser Kamin-
ofen ist daher besonders für Niedrigenergiehäuser geeignet, da
hier das empfindliche Zusammenspiel zwischen Be- und Entlüftung
nicht gestört werden darf. Für die Verbrennungsluftversorgung
muss ein Durchbruch in der Außenwand des Hauses vorgesehen
werden. Dieser Wanddurchbruch wird mit Hilfe von Aluflexrohren
(Ø 125 mm), die im Hark-Zubehörprogramm erhältlich sind, mit
dem Stutzen für die externe Verbrennungsluftzufuhr am Kaminofen
verbunden.
Schornstein und Rauchrohranschluss
Bei der Installation des Kaminofens müssen die bestehenden
Gesetze der Landesbauordnung, örtliche feuerpolizeiliche und
baurechtliche Vorschriften beachtet werden.
Der Kaminofen muss an einen, für feste Brennstoffe geeigneten,
Schornstein angeschlossen werden.
Der Schornstein ist entsprechend den Anforderungen der DIN
18160 Teil 1 auszuführen und nach DIN 4705 zu bemessen.
Für den Rauchrohranschluss bietet die Firma HARK im Zubehör-
programm komplette Rauchrohrsätze für jeden Kaminofen an.
Die originalen HARK-Rauchrohre und HARK-Rauchrohrknie
ermöglichen eine einfache Montage des Kaminofens.
Selbstverständlich lässt sich der Schornsteinanschluss
auch mit handelsüblichen Rauchrohren durchführen. Die
Rauchrohre sind am Kaminofen untereinander und am
Schornstein fest und dicht anzubringen. Das Rauchrohr
darf nicht in den freien Schornsteinquerschnitt hinein-
-1-
