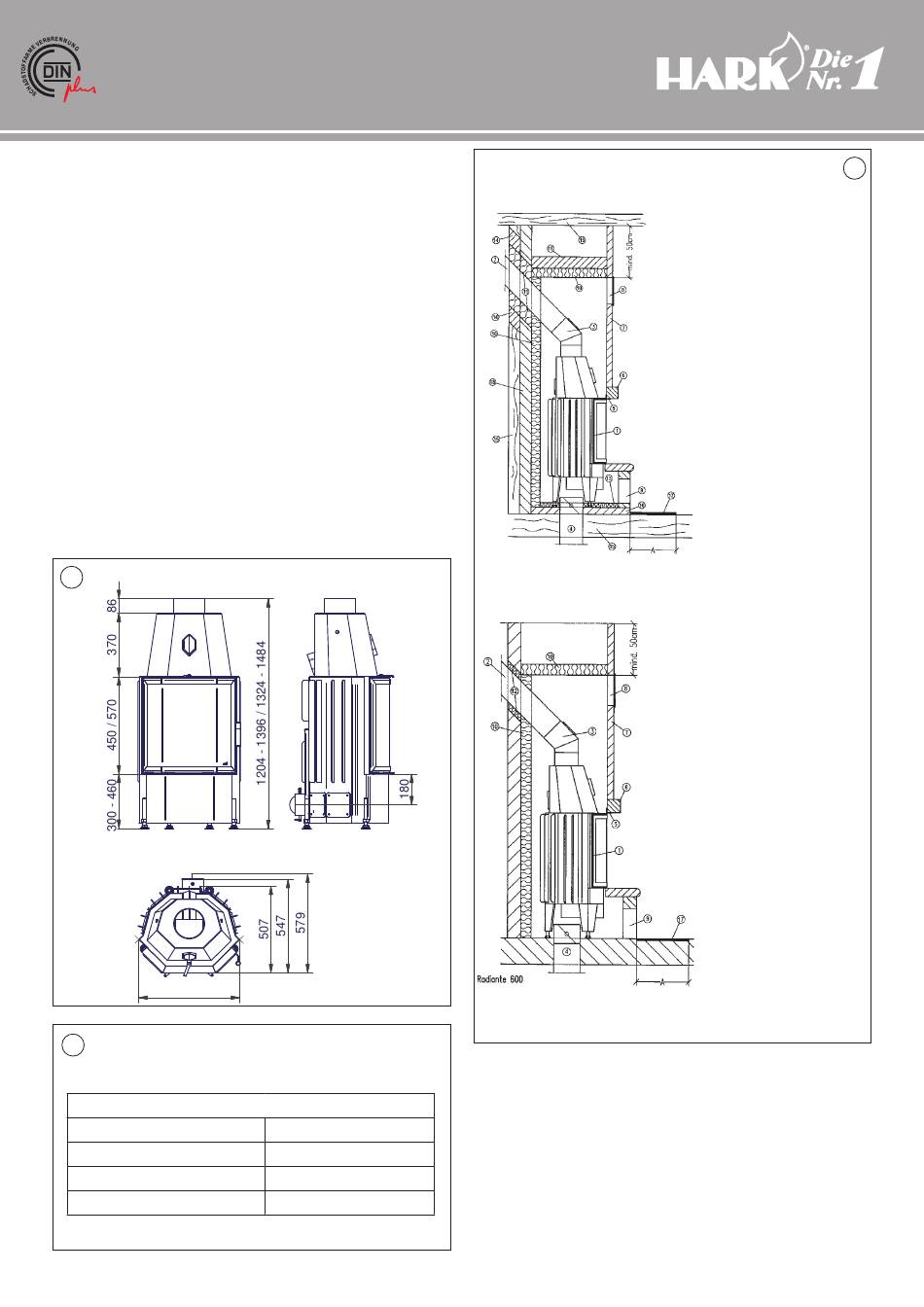

Aufbauanleitung
für Warmluftkamine mit Radiante 600/45 K ECOplus
Sehr geehrter Kunde,
Sie haben ein Qualitätsprodukt erworben, das nach dem
neusten Stand der Technik entwickelt wurde. Und Sie haben sich
dafür entschieden, den Wärme erzeuger selbst auf zu bauen.
Bevor Sie damit beginnen, bitten wir Sie in Ihrem eigenen
Interesse, alle Punkte der Anleit ungen aufmerksam zu lesen, denn
der Anlagenersteller (!) ist für die Sicherheit und einwandfreie
Funktion der Anlage verantwortlich. Beim Einbau des Kaminein-
satzes müssen die bestehenden Gesetze der Landes bau ordnung,
sowie örtliche feuerpolizeiliche und baurechtliche Vorschriften wie
auch die EN 13229, Teil 1, beachtet werden.
Und vergessen Sie auf keinen Fall, vor Beginn der Bau-
maß nahme den Bezirks schorn steinfeger zu benachrichtigen.
Er muss den Rauchrohranschluss an dem Schornstein über prüfen
und kontrolliert den Brandschutz! Nun hoffen wir, dass Ihnen
der Aufbau Ihres neuen Warmluftkamins ohne Komplikationen
gelingt und wünschen Ihnen fortan wohlig warme Stunden mit der
Radiante 600 ECOplus!
1
581
2
Die für die Schornsteinbemessung
nach EN 13384 erforderlichen Werte sind:
Bei Betrieb mit geschlossenem Feuerraum: A1
Nennwärmeleistung
Abgasmassenstrom
Abgastemperatur
erforderlicher Förderdruck
Register NR RRF
oder Radiante 600/57 K ECOplus
8,0 kW
6,3 g/sec
275°C
0,12 mbar
Bauart 1
AUSFÜHRUNG BEI BRENNBAREN
BAUSTOFFEN SOWIE STAHLBETONWÄNDEN UND
ANBAUWÄNDEN UNTER 10 CM STÄRKE
NORMALAUSFÜHRUNG
BEI NICHT BRENNBAREN
BAUSTOFFEN
*Wärmedämmplatten aus Calciumsilikat, nichtbrennbarer Baustoff gemäß DIN 4102, A1,
Zulassungsbescheid Z. 43. 14. - 139 des deutschen Institutes für Bautechnik,
Berlin; als Alternative zur Mineralwolle nach DIN 4102, A1; gemäß AGI Q-132
** Mineralwolle nach DIN 4102, A1 und AGI Q-132
1. Grundsätzliche Hinweise
1.1 Die wirksame Schornstein höhe sollte ab Rauchrohreintritt
bis zur Schornsteinmündung mindestens 4,50 m betragen
und der Schornstein sollte einen Mindest querschnitt von
254 cm
haben, jedoch 400 cm
2
1.2 Kamine dürfen nur in Räumen über 12 m
aufgestellt werden.
-1- -1-
im Kamin- & Kachelofenbau
1. HARK Radiante
2. Wandfutter bzw. Kamin-
anschlußstutzen
3. verstellbarer Rauchrohrbo-
gen mit Revisions öffnung
und Rauchrohr
4. Verbrennungs luftzufuhr mit
Absperrklappe,
freier Querschnitt
mind. 300 cm
2
5. Auflagerahmen für Sturz
6. Sturz
7. Schürze aus 4 cm Promat
oder Referenzstoff
8. Warmluftaustrittsgitter, freier
Querschnitt 240 cm
2
kW Heizleistung
9. Sockel mit Umluftöffnung,
freier Querschnitt 200 cm
pro kW Heizleistung
10. *Dämmung Promasil
950 KS, 6 cm stark
11. **Mineralwolle 10 cm
stark
12. **Mineralwolle, 4 cm stark
13. *Dämmung Promasil
950 KS, 4 cm stark
14. Holz- bzw. Stahlbetonwand
durch 10 cm
Porenbeton ersetzen
15. zu schützende Wand bzw.
Boden
16. Tragplatte aus Beton,
mind. 6 cm stark
17. Brandschutz aus nicht
brennbarem Belag,
Mindestabstand:
Sockelhöhe plus 30 cm,
jedoch mind. 50 cm
18. 10 cm starke Abmauer ung
aus Porenbeton
nicht überschreiten.
2
Grundfläche
2
3
pro
2
