Hark Studio Serie Montageanleitung Seite 3

Systemkamin Studioserie - Studio 20/45 und Studio 20/57

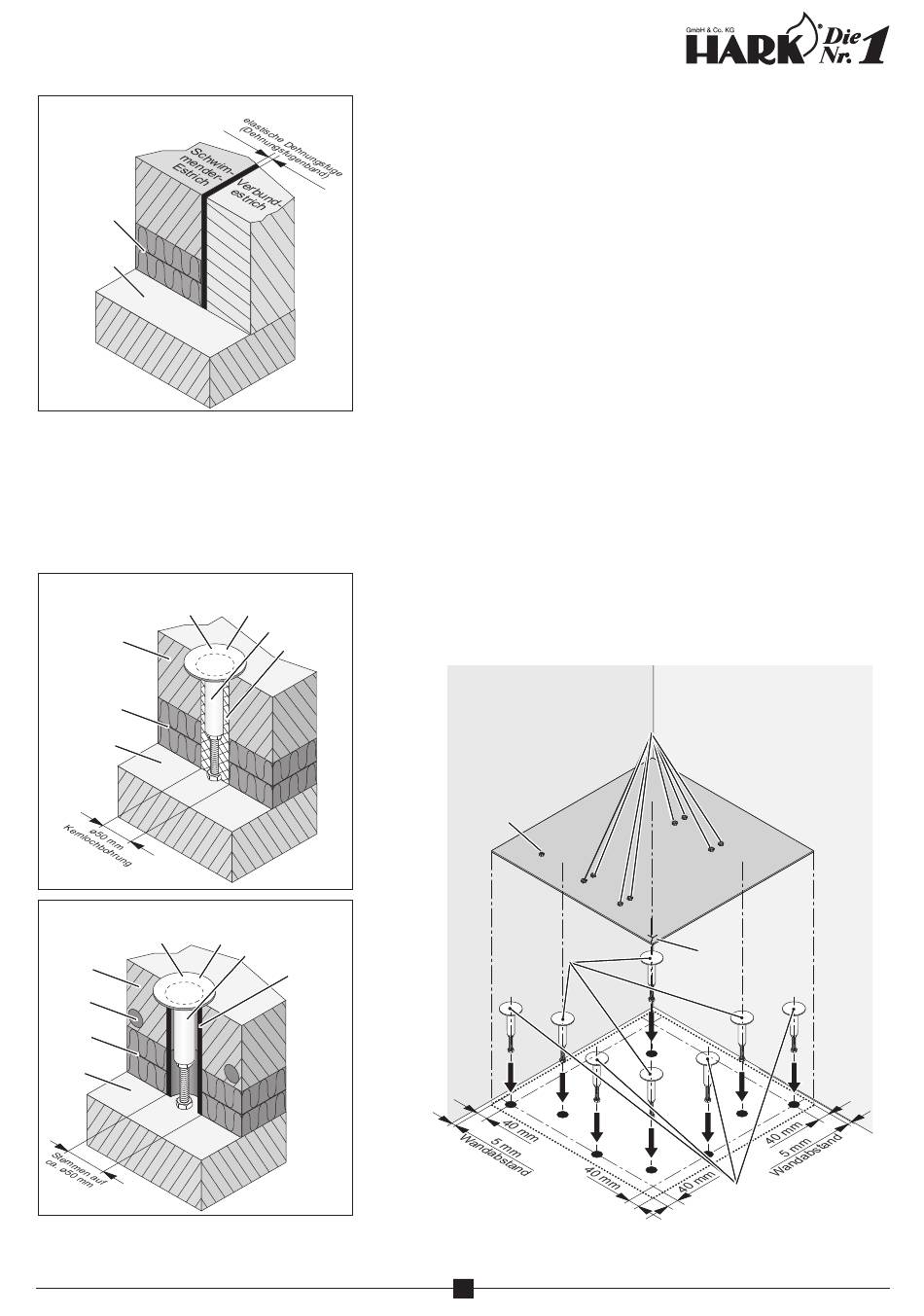

Vorbereitung des Stellbereichs
Aufbau bei schwimmenden Estrich und Verbundestrich
Isolierung
Rohbetondecke
Nur bei schwimmenden Estrich:
Estrichdrehstützen platzieren
Aufbau bei schwimmenden Estrich
Estrichdrehstütze MOESD
Estrich
Isolierung
Rohbetondecke
Aufbau bei schwimmenden Estrich mit Fußbodenheizung
Estrichdrehstütze MOESD Trageteller ø65 mm
Estrich
Fußboden-
heizungsrohr
Isolierung
Rohbetondecke
Die beste Lösung ist das bauseitige Entfernen des schwimmenden Estrichs
im Stellbereich in Verbindung mit dem Einbringen von Verbundestrich. Es wird
eine elastische Dehnungsfuge zwischen Verbund- und schwimmenden Estrich
erstellt, welche bis Oberkante des fertigen Fußbodens, also auch z.B. Fliesen
verläuft. Bei Verbundestrich können die Estrichdrehstützen entfallen (siehe
Abbildung links oben).
Ist das Entfernen des schwimmenden Estrichs nicht möglich, werden höhen-
verstellbare Estrichdrehstützen und eine Lastverteilplatte verwendet, um das
Gewicht des Kamins bis auf die Rohbetondecke zu übertragen.
Die Estrichdrehstützen sollten möglichst genau unterhalb der Stellfüße des
Heizeinsatzes platziert werden. Vier weitere Estrichdrehstützen sind im
Bereich unterhalb des Sockels zu platzieren. Die Mittelachse der Bohrungen
liegen 40 mm von der Außenkante der Lastverteilplatte gemessen nach innen.
Für die Estrichdrehstützen ist bei "schwimmenden Estrich" eine Kernloch-
bohrung von ø50 mm vorzunehmen. Das Bohrloch muss sorgfältig gereinigt
(ausgesaugt) werden, damit die Estrichdrehstütze auf dem Rohbeton aufsteht
und nicht auf dem Bohrmehl.
Die Estrichdrehstütze ist so einzujustieren, dass der Trageteller ca. 2-5 mm
über dem Fertigfußbodenbelag liegt und die Stellschraube festen Kontakt mit
der Rohbetondecke hat. Die Dehnungsfuge zwischen der Estrichdrehstütze
und dem vorhandenen Estrich mit Steinwolle o. ä. ausstopfen (siehe Abb.
links mitte).
Sicherheitshalber darf bei Vorhandensein von Fußbodenheizungsrohren nur
der Oberbelag gebohrt werden. Der Rest muss vorsichtig gestemmt werden
um evtl. zuvor nicht erkannte Fußbodenheizungsrohre (Heizschlangen) vor
einer Beschädigung zu bewahren.
Zusätzlich wird dann ein Isolierschlauch (MOESDISO) in das Loch eingesetzt
und von außen verspachtelt um die Ausdehnungsbewegungen des
schwimmenden Estrichs auszugleichen (siehe Abbildung links unten).
Trageteller ø65 mm
ø22 mm
z.B. Steinwolle
ø22 mm
Isolierschlauch
MOESDISO
acht aufgeschweißte
Mutter zur Befestigung der
Stellschraubenhalter
aufgeschweißte Mutter zur
Befestigung des Trag-
arms der Radiante
Estrichdrehstützen
3
Lastverteilplatte
Markierung
nach vorne
Estrichdrehstützen
