GREE
3.9.2 Installation eines kabelgebundenen Controllers
3.9.2.1 Anweisung der Schnittstelle
Schnittstelle
Typ
Parameter
3.9.2.2 Anforderung an den Installationsort
(1) Installieren Sie das verdrahtete Steuergerät nicht an einer Stelle, an der es mit Wasser in
Berührung kommen kann.
(2) Installieren Sie den verdrahteten Controller nicht in der Nähe von Objekten mit hohen
Temperaturen oder unter direkter Sonneneinstrahlung.
(3) Vor der Installation muss die Stromquelle des Starkstromkabels, das sich in der
Installationsöffnung befindet, abgeschaltet werden; während der gesamten Installation dürfen
keine Arbeiten an den Leitungen durchgeführt werden.
(4) Um Fehlfunktionen aufgrund von elektromagnetischen Störungen oder ähnlichen Gründen zu
vermeiden, beachten Sie bitte die folgenden Hinweise:
1)
Vergewissern Sie sich, dass die Schnittstelle des Kommunikationskabels richtig
angeschlossen ist; andernfalls kann es zu Kommunikationsfehlern kommen.
2)
Das Kommunikationskabel des verdrahteten Steuergeräts sollte vom Netzkabel und dem
Außenkabel getrennt sein. Der Mindestabstand sollte mehr als 20 cm betragen, da es
sonst zu Kommunikationsfehlern des Geräts kommen kann.
3)
Wenn das Produkt an einem Ort installiert wird, an dem elektromagnetische Störungen
auftreten können, muss das Signalkabel des verdrahteten Steuergeräts ein STP-Kabel
sein.
(5) Die verdrahtete Steuerung sollte nur in Innenräumen oder im Gerät installiert werden, der
Arbeitstemperaturbereich ist -7℃~45℃/19℉~113℉.
3.9.2.3 Installation in Innenräumen
Die obige Abbildung zeigt die einfache Installation eines verdrahteten Reglers, wobei die folgenden
Punkte zu beachten sind:
(1) Vor der Installation muss die Stromzufuhr unterbrochen werden, und während der gesamten
Installation dürfen keine Arbeiten am heißen Draht durchgeführt werden.
(2) Ziehen Sie das 2-adrige STP-Kabel aus dem Installationsloch in der Wand und fädeln Sie das
WARTUNGSHANDBUCH FÜR LUFT-WÄRMEPUMPEN-
WASSERHEIZER
Tabelle 3.9-2 Anweisung der Schnittstelle
485 Kommunikationsschnittstelle (unpolar)
24V DC-Eingang

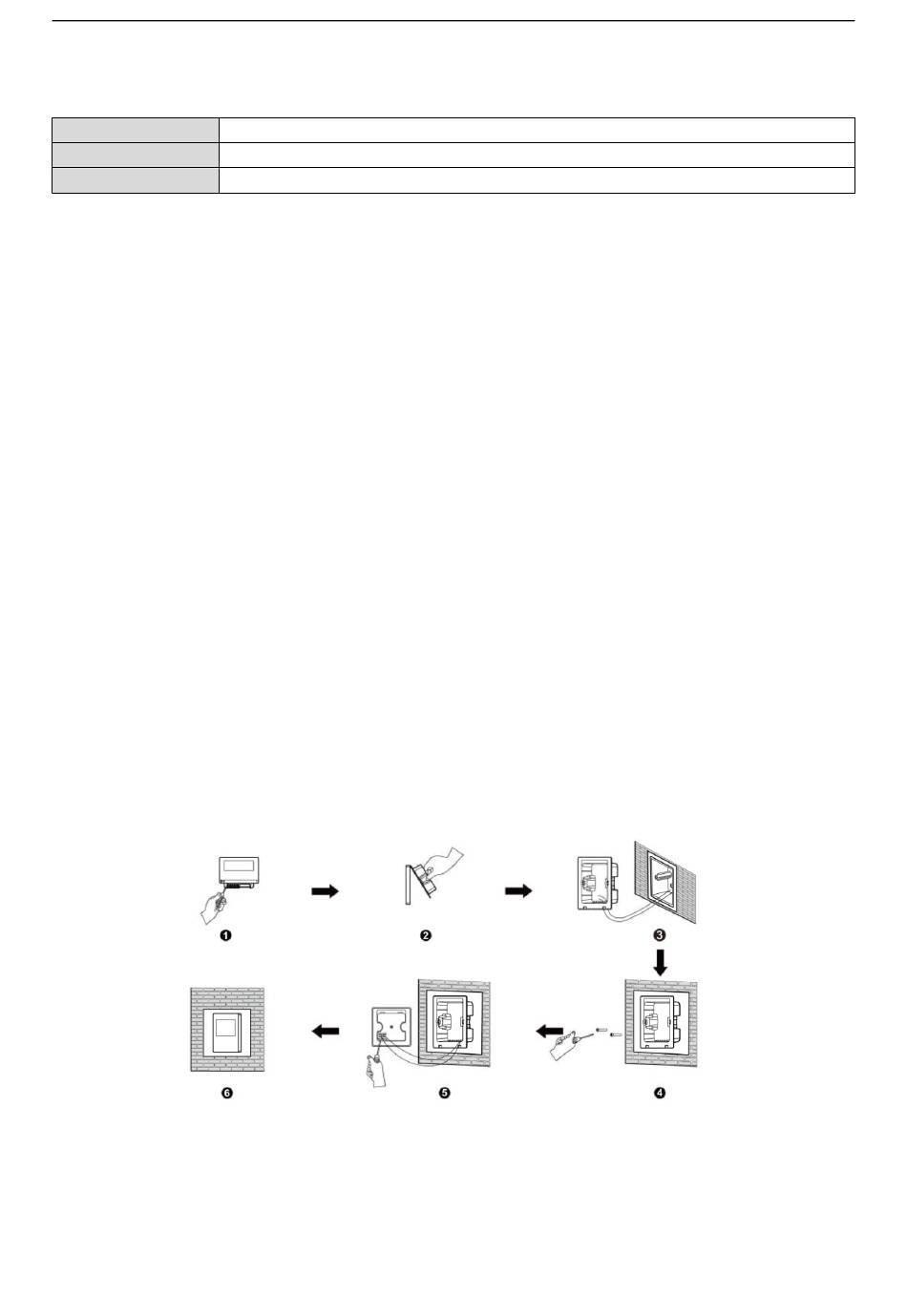

Abb.3.9-3 Installation der verdrahteten Steuerung
58
A/B
