GREE
1 UNIT KONTROLLE

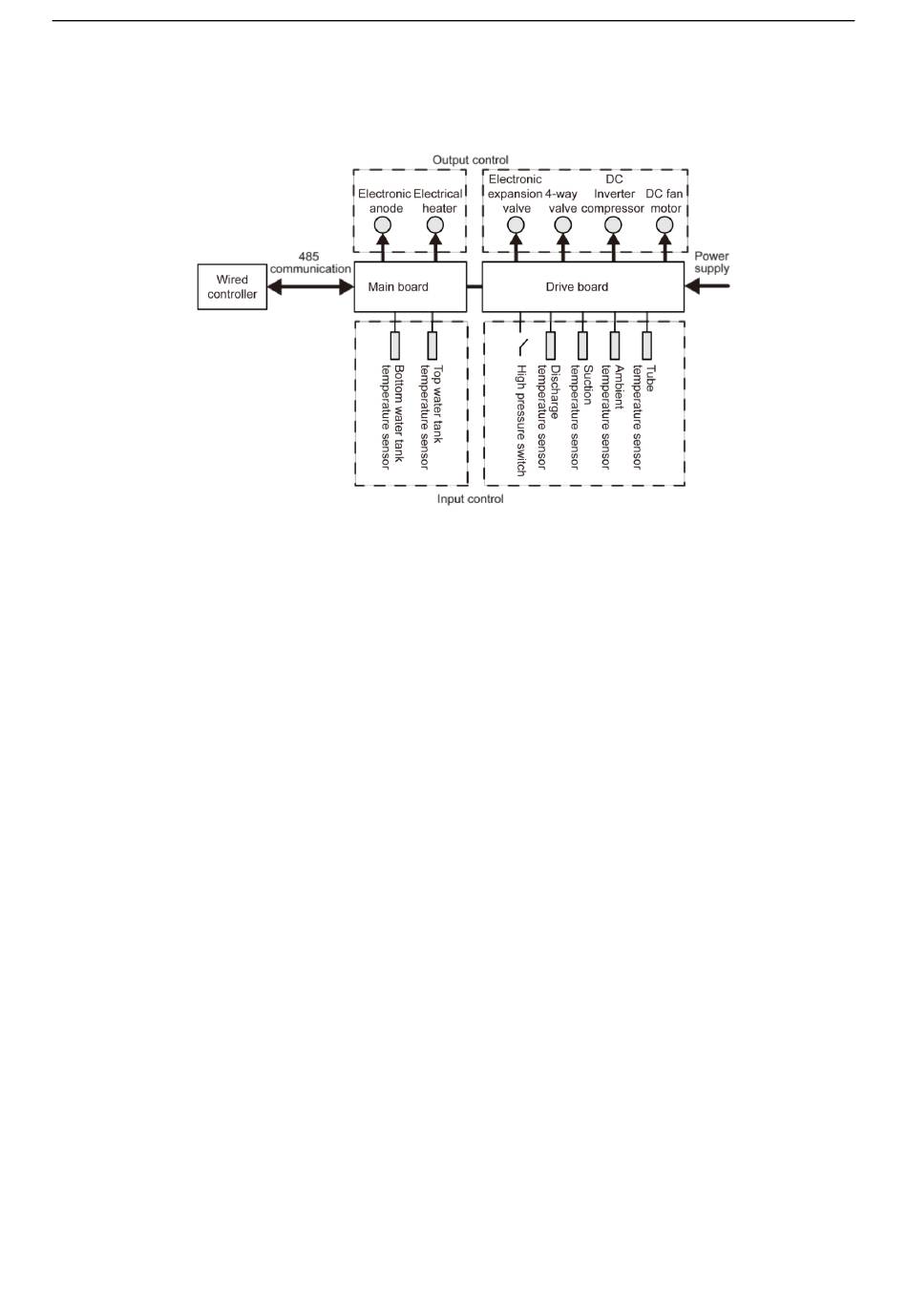

1.1 Allgemeine Produktkontrolle Ideen
1.2 Kontrolle und Schutz
(1) Temperatursensoren
1)
Temperatursensor für den oberen Wassertank mit einem Widerstand von 50 K, der zur
Erfassung der oberen Temperatur des Wassertanks dient.
2)
Temperatursensor für den unteren Teil des Wassertanks, mit einem Widerstand von 50 K,
zur Erfassung der Temperatur im unteren Teil des Wassertanks.
3)
Umgebungstemperatursensor mit einem Widerstand von 15K, der zur Erfassung der
Umgebungstemperatur (Ansauglufttemperatur) verwendet wird.
4)
Ansaugtemperatursensor mit einem Widerstand von 20 K, der zur Erfassung der
Ansaugtemperatur des Kompressors dient.
5)
Ausblastemperatursensor mit einem Widerstand von 50K, der zur Erfassung der
Ausblastemperatur des Kompressors verwendet wird.
6)
Rohrtemperatursensor mit einem Widerstand von 20K, der zur Erfassung der Temperatur
der Wärmetauscherrohre verwendet wird.
(2) Hochdruckschalter
Echtzeit-Erkennung des Abgasdrucks des Systems, wenn der Druck den Schutzwert (3.2MPa,
Überdruck) erreicht, stoppt das Gerät oder startet nicht. Wenn der Auslassdruck weniger als 2,6MPa
(Überdruck) beträgt, nimmt das System automatisch den Betrieb wieder auf. Wenn der
Überdruckschutz innerhalb von 120 Minuten dreimal auftritt, kann das System den Betrieb nicht wieder
aufnehmen, und der Fehlercode für den Überdruckschutz wird auf dem Drahtcontroller angezeigt.
Drücken Sie die Ein/Aus-Taste, um den Fehler zu löschen.
(3) Schutz vor hoher Entladetemperatur
Wenn die Gasaustrittstemperatur größer oder gleich 115℃ ist, hält das Gerät an oder funktioniert nicht.
Start. Wenn die Entladetemperatur weniger als 90℃ beträgt, nimmt das System den Betrieb
automatisch wieder auf. Wenn das oben beschriebene Phänomen dreimal innerhalb von 60 Minuten
auftritt, kann das System nicht wieder aufgenommen werden.
WARTUNGSHANDBUCH FÜR LUFT-WÄRMEPUMPEN-
WASSERHEIZER
KONTROLLE
15
