3.8.3 Elektrische Verdrahtung und Anschlussvoraussetzungen
(1) Nach Abschluss der Verdrahtung müssen das Netzkabel und die Kommunikationsdrähte mit
einer festen Drahtklemme fest zusammengepresst werden. Die feste Drahtklemme sollte auf
den Außenmantel des Anschlusskabels gedrückt werden.
(2) Bei der Verkabelung der externen Einheit muss das Kommunikationskabel des verdrahteten
Steuergeräts vom Netzkabel getrennt werden. Der Mindestabstand zwischen den parallelen
Kabeln muss mehr als 20 cm betragen. Andernfalls kann die Kommunikation des Geräts
gestört werden. Die starken und schwachen Drähte müssen separat mit Kabeltüllen abgedeckt
werden.
3.9 Verkabelter Controller Installation
Der drahtgebundene Controller wird standardmäßig an der Vorderseite des Geräts installiert. Wenn
er an anderen Stellen außerhalb des Geräts angebracht werden soll, wird empfohlen, dass die Länge
des Kommunikationskabels zwischen dem verdrahteten Controller und dem Gerät nicht mehr als 8 m
beträgt.
Nachfolgend finden Sie die detaillierten Anforderungen und Installationsmethoden für den Drahtcontroller.
3.9.1 Installation und technische Inbetriebnahme der verdrahteten Steuerung
Nein.
Name
QTY
WARTUNGSHANDBUCH FÜR LUFT-WÄRMEPUMPEN-
WASSERHEIZER

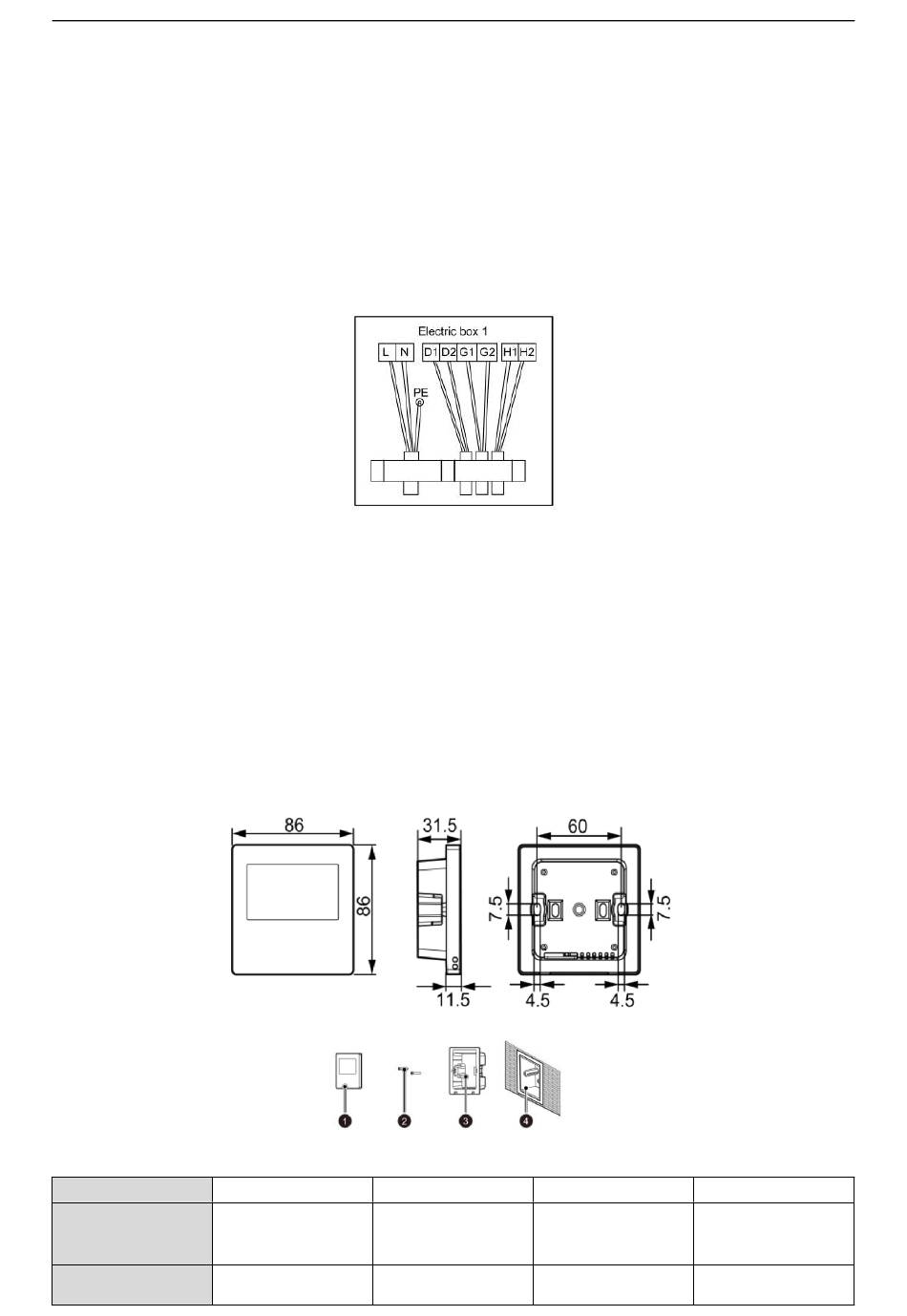

Abb.3.8-2 Externe Verkabelung und
Abb.3.9-1 Abmessungen des
kabelgebundenen Steuergeräts
Abb.3.9-2 Teile und Komponenten des verdrahteten
Steuergeräts Tabelle 3.9-1 Teile und Komponenten
①
Kabelgebundener
Schraube M4×25
Controller
1
Befestigung
②
Einleitung
Sohlenplatte des
verdrahteten
Controllers
57
2
Einheit：mm
③
④
In der Wand
installierte
Abzweigdose
1
Vorbereitet durch den
Benutzer
