Graf one2clean Montageanleitung Seite 5

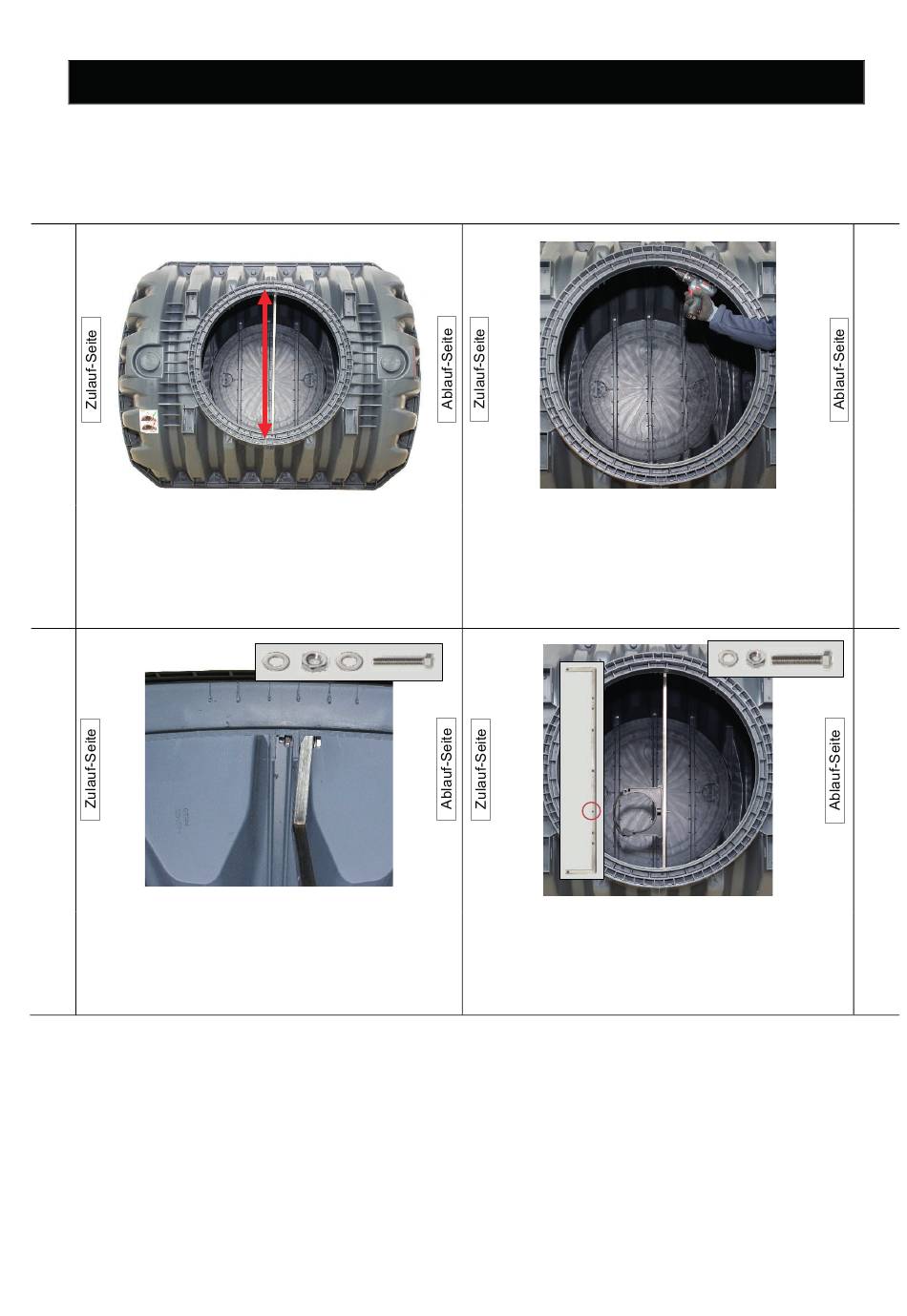

3. Montage
Die nachfolgenden Montageschritte erfolgen parallel zur Montage des Klärtechnik Rüstsatzes. Zur einfa-
cheren Installation können die Montageschritte 1-4 auch vor dem Zusammensetzen der Carat S Halb-
schalen erfolgen.
1.
Das Schlammentnahmerohr wird an einer Traver-
se befestigt. Die Traverse wird mit Schrauben an
der mittigen Rippe im Einstiegsbereich befestigt.
Die exakte Position der Bohrlöcher ist durch Vor-
zeichnen mit der Traverse zu bestimmen.
3.
Traverse mit Hilfe der M8x40 Schrauben montie-
ren. Unterlegscheiben verwenden.
mail@graf.info
www.graf.info
3. Montage
Zur Befestigung der Traverse an der mittigen Rip-
pe eine Bohrung 9 mm erstellen.
Auf der gegenüberliegenden Seite ebenfalls die
Bohrung erstellen.
Rohrklemme DN160 mithilfe einer Schraube
M8x40 in der dritten Bohrung von außen gesehen
montieren. Die Rohrklemme muss auf der Zu-
laufseite montiert werden.
5 / 32
2.
4.
