Einbau-/ Montage-/ und Wartungsanleitung für
DE

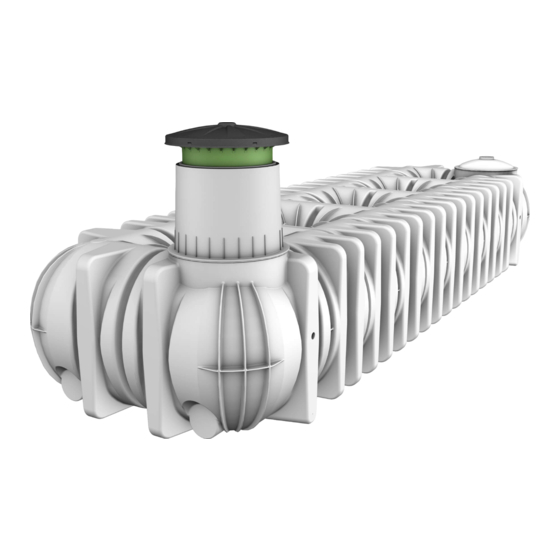

PLATIN XL Regenwasser Flachtank
>> Seite 1-12
Installation and maintenance instructions for
EN
PLATIN XL Rainwater Underground Tank
>> Page 13-24
Notice d'installation et d'entretien de la cuve Platine XL
FR
>> Page 25-36
Instrucciones para montaje y mantenimiento del
ES
Depósito GRAF PLATIN XL
>> Página 37-48
PLATIN XL
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Graf PLATIN XL
Inhaltszusammenfassung für Graf PLATIN XL
- Seite 1 Einbau-/ Montage-/ und Wartungsanleitung für PLATIN XL Regenwasser Flachtank >> Seite 1-12 Installation and maintenance instructions for PLATIN XL Rainwater Underground Tank >> Page 13-24 Notice d’installation et d’entretien de la cuve Platine XL >> Page 25-36 Instrucciones para montaje y mantenimiento del Depósito GRAF PLATIN XL...
-
Seite 2: Inhaltsverzeichnis
Einbau-/ Montage-/ und Wartungsanleitung für PLATIN XL Regenwasser Flachtank DN 150: 10000 L Best.-Nr. 390006 (390822+371062+371065) 15000 L Best.-Nr. 390007 (390823+371062+371065) DN 100: 10000 L Best.-Nr. 390016 (390822+371063+371065) 15000 L Best.-Nr. 390017 (390823+371063+371065) Inhaltsübersicht Die in dieser Anleitung... -
Seite 3: Allgemeine Hinweise
Anlieferung gegen eine geeignete Abdeckung ausgetauscht werden (Teleskop-Domschacht mit entsprechender Abdeckung)! Es sind nur Original GRAF – Abdeckungen oder von Fa. GRAF schriftlich freigegebene Abdeckungen zu verwenden. Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können. -
Seite 4: Einbaubedingungen
Einbaubedingungen Teleskop-Domschacht Mini Teleskop-Domschacht Maxi + Teleskop-Domschacht Maxi + Teleskop-Domschacht Überdeckungshöhen mit Teleskop Domschacht Guss Teleskop-Domschacht Guss Teleskop-Domschacht im Grünbereich. Mini 750 – 950/1050 mm 750 - 950/1050 Überdeckungshöhen mit Zwischenstück und Teleskop Domschacht maximal. max. 1500 mm max. -
Seite 5: Technische Daten
Technische Daten Technische Daten Platin XL / Anschlussvariante DN 150 Tankübersicht Platin XL Tank 10000 L 15000 L Art.-Nr. 390006 390007 Gewicht 460 kg 710 kg 4900 mm 7500 mm 2250 mm 2250 mm 1250 mm 1250 mm... -
Seite 6: Technische Daten Platin Xl
Technische Daten Technische Daten Platin XL / Anschlussvariante DN 100 Tankübersicht Platin XL Tank 10000 L 15000 L Art.-Nr. 390016 390017 Gewicht 460 kg 710 kg 4900 mm 7500 mm 2250 mm 2250 mm 1250 mm 1250 mm... -
Seite 7: Aufbau Tank
(um 360° drehbar) Dichtung Tank-Tankdom Tankdom-Verschlussstopfen Flachtank Platin XL Einbau und Montage Erdreich Deckschicht Teleskop-Domschacht PLATIN XL Regenwasser Flachtank verdichteter Unterbau Betonschicht bei befahrenen Flächen Umhüllung (Rundkornkies max. Körnung ß --> DIN 4124 ab 1250 mm Baugrubentiefe 8/16) ß DIN 41224 ß... -
Seite 8: Baugrund
Einbau und Montage Baugrund Vor der Installation müssen folgende Punkte unbedingt abgeklärt werden: Die bautechnische Eignung des Bodens nach DIN 18196 • Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrundes • Auftretende Belastungsarten, z. B. Verkehrslasten • Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten beim örtlichen Bauamt angefordert werden. -
Seite 9: Installation Unter Lkw-Befahrbaren Flächen
über die Montageflächen mittels GRAF- 600 mm Spezialdichtungen und KG-Rohren (bauseits zu stellen). Die Öffnungen sind ausschließlich mit dem GRAF- Spezialkronenbohrer in der entsprechenden Größe zu bohren. Es ist darauf zu achten, dass der Abstand zwischen den Behältern mind. 600 mm beträgt. Die Rohre müssen mindestens 200 mm in die Behälter hineinragen. -
Seite 10: Einsetzen Und Verfüllen
Einbau und Montage Einsetzen und Verfüllen Die Behälter sind stoßfrei mit geeignetem Gerät vorbereitete Baugrube einzubringen. Um Verformungen zu vermeiden wird der 2. 3/3 Behälter Anfüllen 1. 1/3 1. 1/3 Behälterumhüllung zu 1/3 mit Wasser gefüllt, danach wird die Umhüllung (Rundkornkies max. -
Seite 11: Montage Tankdom Und Teleskop-Domschacht
Montage Tankdom und Teleskop-Domschacht Tankdom montieren Vor der eigentlichen Montage wird mitgelieferte Dichtung zwischen Tank und Tankdom auf Aufnahmeprofil Tankhalses „B“ geschoben. Anschließend wird der Tankdom den Leitungen nach ausgerichtet und bis zum Anschlag in den Tankhals eingeschoben. Es muss unbedingt auf den Sitz der oberen Dichtung „A“... -
Seite 12: Teleskop-Domschacht Lkw-Befahrbar
Montage Tankdom und Teleskop-Domschacht Teleskop-Domschacht LKW-befahrbar Bei Installation unter LKW-befahrenen Flächen wird das Teleskop wie in Punkt 6.4 unterfüttert. Anschließend werden die Betonringe (Ø 600 mm) und ein Gussrahmen mit sternförmiger Lastverteilung zur Aufnahme des Gussdeckels installiert. Gussrahmen... -
Seite 13: Montage Zwischenstück
Montage Zwischenstück Zwischenstück montieren Wird bei größeren Erdüberdeckungen ein Zwischenstück benötigt wird dieses unter Zuhilfenahme von Schmierseife in den Tankdom eingesetzt. In die oberste Nut des Zwischenstücks wird die Profildichtung eingelegt und großzügig eingefettet. Anschließend den Teleskop-Domschacht einschieben und an die geplante Geländeoberfläche anpassen.
