Graf one2clean Montageanleitung Seite 13

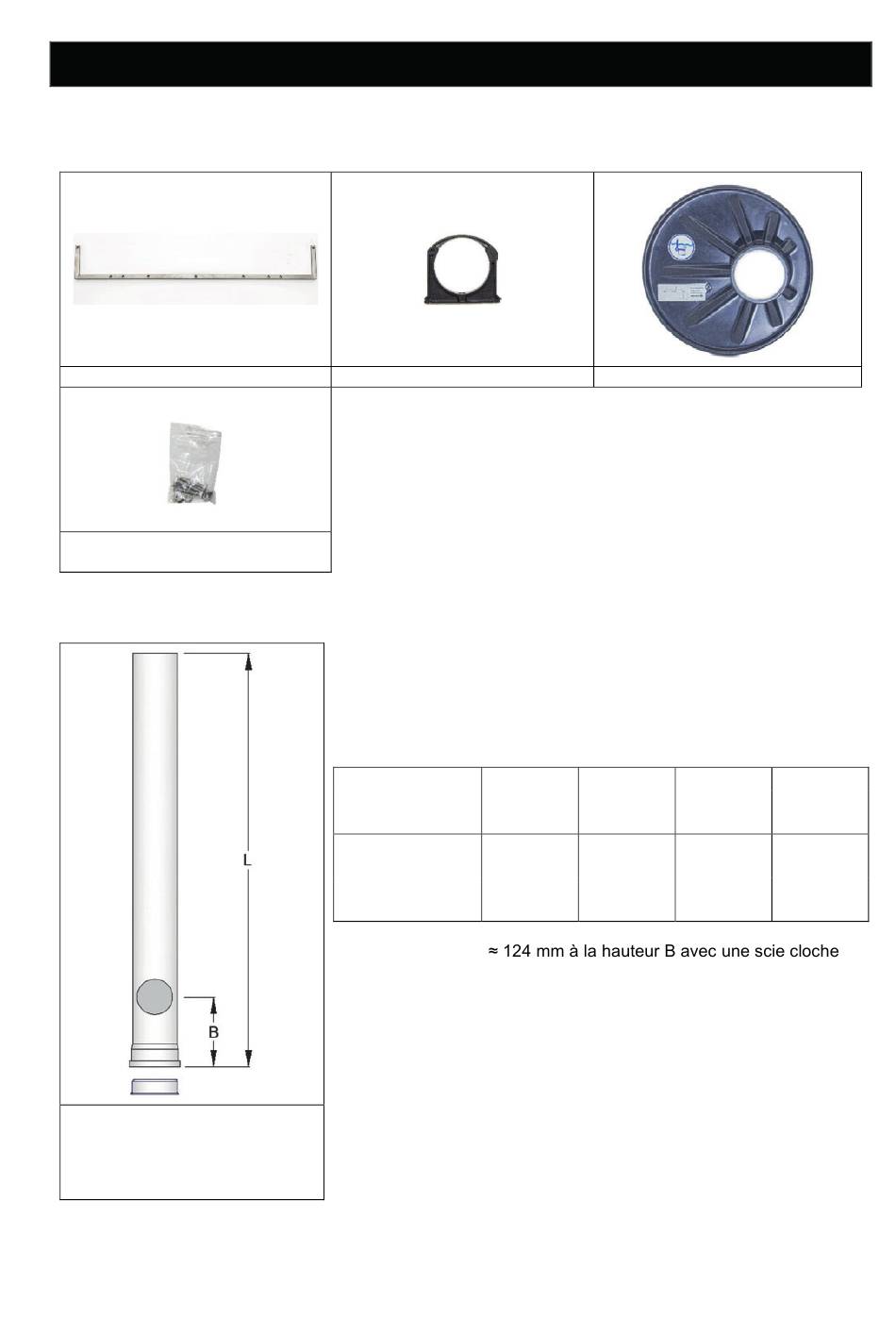

1. Étendue de la livraison
1.1 Éléments compris dans la livraison
Traverse
Sachet de vis, écrous et ron-
delles
1.2 Élément non livré
Tuyau de vidange PVC DN160
avec manchon
longueur L
Bouchon de manchon DN160
mail@graf.info
www.graf.info
1. Étendue de la livraison
Bride pour tuyau PVC DN160
Taille
Carat S
Longueur du
tuyau L 1610 mm 1820 mm 2000 mm 2340 mm
Hauteur de trou
B 175 mm
Percez un trou de Ø
dans le tuyau de vidange DN160.
13 / 32
Couvercle interne
3 EH 5 EH
Carat S
2700 3750
175 mm
7 EH 9 EH
Carat S Carat S
4800 6500
175 mm 175 mm
