Einbau-/ Montage-/ und Wartungsanleitung für

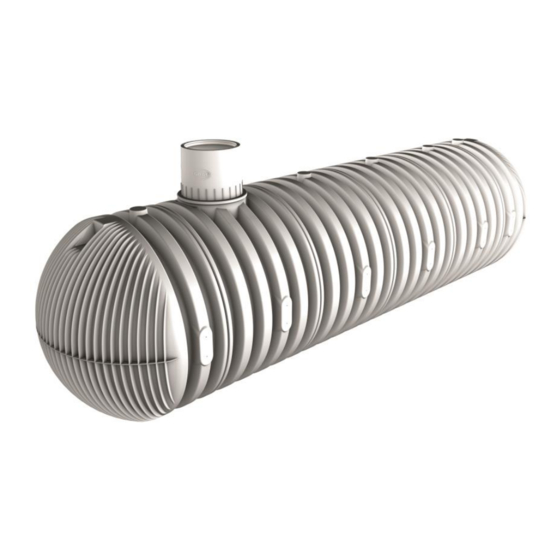

GRAF Regenwasser - Erdtank Carat XXL
16.000 - 122.000 Liter
Best.-Nr.: 380000 - 380026
Die in dieser Anleitung beschrie-
benen Punkte sind unbedingt zu
beachten. Bei Nichtbeachtung er-
lischt jeglicher Garantieanspruch.
Für alle über GRAF bezogenen
Zusatzartikel erhalten Sie separate
in der Transportverpackung beilie-
gende Einbauanleitungen.
Eine Überprüfung der Behälter auf
eventuelle Beschädigungen hat
unbedingt vor dem Versetzen in
die Baugrube zu erfolgen.
Fehlende Anleitungen können Sie
unter www.graf.info downloaden
oder bei GRAF anfordern.
mail@graf.info
www.graf.info
Inhaltsübersicht
1.
1.1
1.2
2.
3.
4.
5.
5.1
5.2
5.3
5.4
6.
6.1
6.2
6.3
6.4
6.5
6.6
7.
1 / 50
2
2
2
3
4
6
6
7
7
8
8
9
9
9
9
9
10
10
10

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graf Carat XXL

Inhaltszusammenfassung für Graf Carat XXL

  • Seite 1: Inhaltsverzeichnis

    Einbau-/ Montage-/ und Wartungsanleitung für GRAF Regenwasser - Erdtank Carat XXL 16.000 - 122.000 Liter Best.-Nr.: 380000 - 380026 Inhaltsübersicht Die in dieser Anleitung beschrie- benen Punkte sind unbedingt zu ALLGEMEINE HINWEISE beachten. Bei Nichtbeachtung er- Sicherheit lischt jeglicher Garantieanspruch.

  • Seite 2: Allgemeine Hinweise

    Abdeckungen zu ver- wenden. Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung anderer Zubehörteile kann dazu führen, dass die Funktionsfähigkeit der Anlage beeinträchtigt und die Haftung für daraus ent- standene Schäden aufgehoben wird.

  • Seite 3: Einbaubedingungen

    Einbaubedingungen Überdeckungshöhen mit Teleskop Domschacht im Grünbereich Überdeckungshöhen mit Zwischenstück und Tele- max. 2000 max. 1500 mm skop Domschacht maximal 1500 mm. Überdeckungshöhen mit Teleskop Domschacht Guss (mit Gussabdeckung Klasse B) im PKW befahrenen Bereich (Belastung bis 3,5 t).

  • Seite 4: Technische Daten

    Technische Daten 340 (Mini) 440 (Maxi) Htot Htot Htot Tank 16.000 26.000 36.000 46.000 56.000 66.000 76.000 86.000 96.000 106.000 116.000 (Liter) Art.-Nr. 380001 380002 380004 380006 380008 380010 380012 380014 380016 380018 380025 Gewicht 1150 1495 1840...
  • Seite 5 Technische Daten 340 (Mini) 440 (Maxi) Htot Htot Htot Tank 22.000 32.000 42.000 52.000 62.000 72.000 82.000 92.000 102.000 112.000 122.000 (Liter) Art.-Nr. 380000 380003 380005 380007 380009 380011 380013 380015 380017 380019 380026 Gewicht 1015 1360 1705...

  • Seite 6: Aufbau Tank

    Aufbau Tank Deckel Teleskop-Domschacht (um 5° neigbar) Profildichtung Tankdom (um 360° drehbar) Dichtung Tank - Tankdom Erdtank Carat XXL Einbau und Montage Erdreich Deckschicht Teleskop-Domschacht Erdtank Carat XXL verdichteter Unterbau Betonschicht bei PKW / LKW befah- renen Flächen Umhüllung (Rundkornkies max.

  • Seite 7: Baugrund

    Einbau und Montage Baugrund Vor der Installation müssen folgende Punkte unbedingt abgeklärt werden: Die bautechnische Eignung des Bodens nach DIN 18196 Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrundes Auftretende Belastungsarten, z. B. Verkehrslasten Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten beim örtlichen Bau- amt angefordert werden.

  • Seite 8: Verbindung Mehrerer Behälter

    über die Montageflächen mittels GRAF-Spezial- dichtungen (DN 100) und KG-Rohren (bauseits zu stel- len). Die Öffnungen sind ausschließlich mit dem GRAF- Spezialkronenbohrer in der entsprechenden Größe zu bohren. Es ist darauf zu achten, dass der Abstand zwi- schen den Behältern mind. 600 mm beträgt. Die Rohre müssen 100 mm-150 mm in die Behälter hineinragen.

  • Seite 9: Tankdom Und Teleskop-Domschacht Montieren

    Tankdom und Teleskop-Domschacht montieren Tankdom montieren Vor der eigentlichen Montage wird die mitgelie- ferte Dichtung zwischen Tank und Tankdom auf das Aufnahmeprofil des Tankhalses „B“ ge- schoben. Anschließend wird der Tankdom den Leitungen nach ausgerichtet und bis zum An- schlag in den Tankhals eingeschoben.

  • Seite 10: Teleskop-Domschacht Lkw Befahrbar
