3. Montaggio
Le seguenti fasi di montaggio avvengono in concomitanza con il montaggio del kit di installazione tecno-
logia di depurazione. Per un'installazione più semplice, le fasi di montaggio 1-4 possono essere eseguite
anche prima di assemblare i semigusci Carat S.

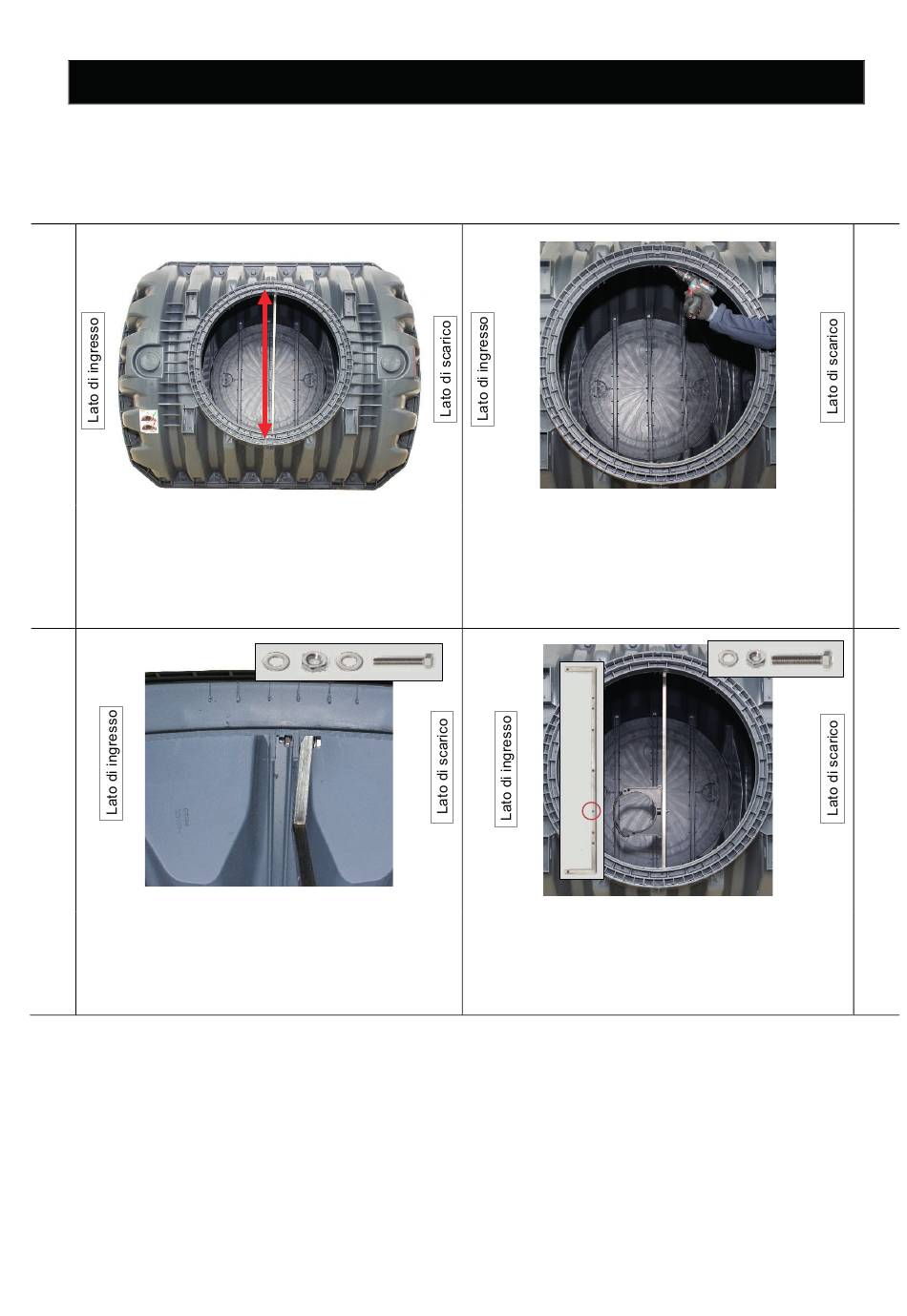

1.
Il tubo per l'estrazione dei fanghi viene fissato a
una traversa. La traversa viene fissata con delle
viti alla nervatura centrale nell'area di ingresso.
L'esatta ubicazione dei fori dev'essere definita
posizionando preliminarmente la traversa.
3.
Montare la traversa servendosi delle viti M8x40.
Utilizzare delle rondelle.
mail@graf.info
www.graf.info
3. Montaggio
Per fissare la traversa alla nervatura centrale pra-
ticare un foro di 9 mm.
Praticare un foro anche sul lato opposto.
Montare il morsetto per tubi DN 160 utilizzando
una vite M8x40 nel terzo foro a partire dall'esterno.
Il morsetto per tubi dev'essere montato sul lato di
ingresso.
