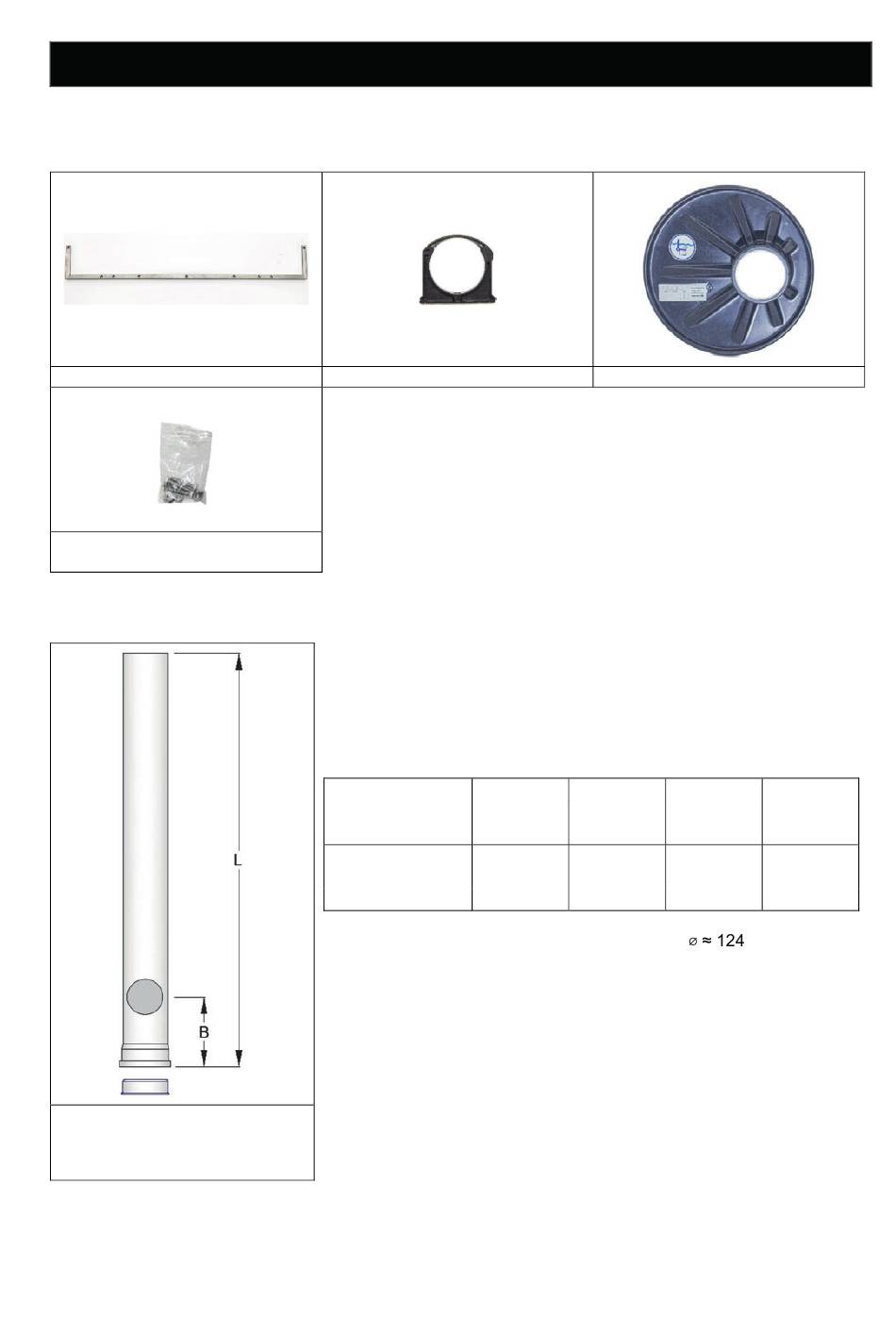

1. Fornitura
1.1 Inclusi nella fornitura
Traversa
Sacchetto con viti, dadi e rondel-
le
1.2 Non inclusi nella fornitura
Tubo DN 160 con manicotto di
lunghezza L
Tappo per manicotti DN 160
mail@graf.info
www.graf.info
1. Fornitura
Morsetto per tubi DN 160
Misura Carat S
Lunghezza tubo
L 1610 mm 1820 mm 2000 mm 2340 mm
Altezza foro B 175 mm
Nel tubo DN 160 dev'essere praticato un foro di
nell'altezza B con un trapano a tazza.
23 / 32
3 AE 5 AE
Carat S
2700 3750
175 mm
Coperchio
7 AE 9 AE
Carat S Carat S
4800 6500
175 mm 175 mm
mm
