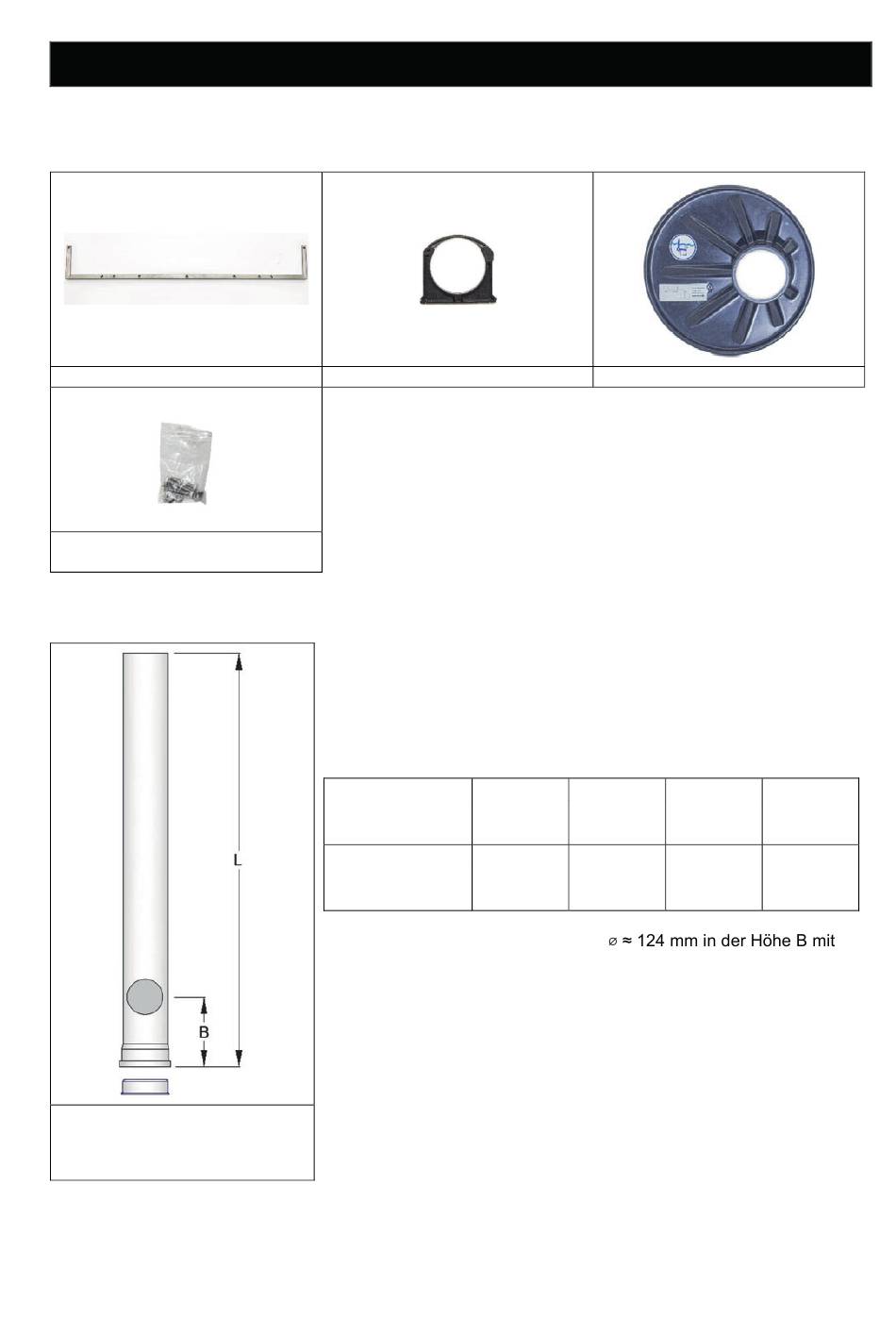

Graf one2clean Montageanleitung Seite 3

1. Lieferumfang
1.1 Im Lieferumfang enthalten
Traverse
Beutel mit Schrauben, Muttern
und Unterlegscheiben
1.2 Nicht im Lieferumfang enthalten
Rohr DN 160 mit Muffe in
Länge L
Muffenstopfen DN 160
mail@graf.info
www.graf.info
1. Lieferumfang
Rohrklemme DN160
Baugröße Carat S
Länge Rohr L 1610 mm 1820 mm 2000 mm 2340 mm
Höhe Bohrung
B 175 mm
In dem Rohr DN160 ist eine Bohrung
einem Kronenbohrer zu erstellen.
3 / 32
3 EW 5 EW
Carat S
2700 3750
175 mm
Abdeckung
7 EW 9 EW
Carat S Carat S
4800 6500
175 mm 175 mm
