Graf one2clean Montageanleitung Seite 18

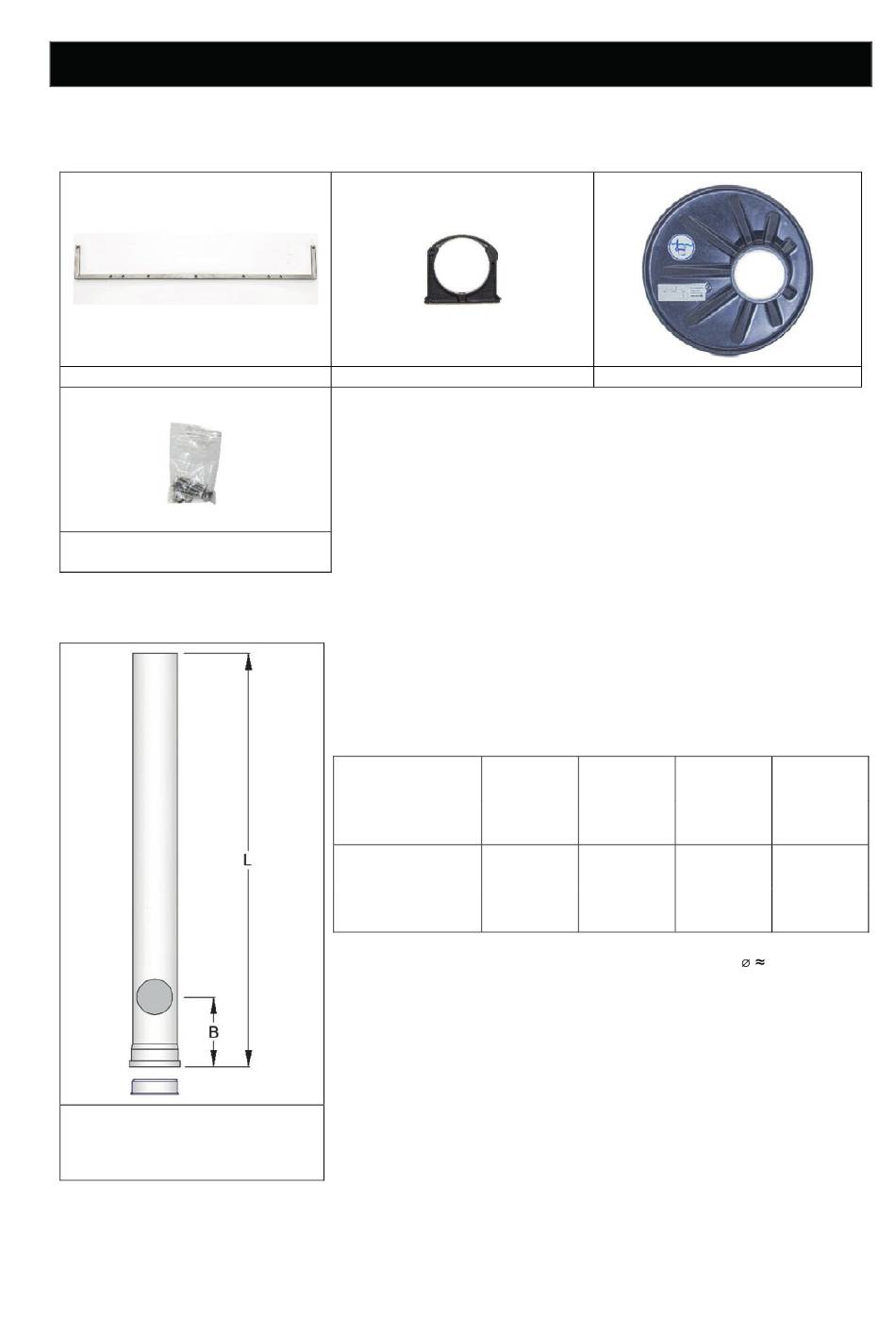

1. Volumen de suministro
1.1 Contenido
Travesaño
Bolsa con tornillos, tuercas y
arandelas
1.2 No incluido
Tubo DN 160 con manguito de
longitud (L)
Tapa de manguito DN 160
mail@graf.info
www.graf.info
1. Volumen de suministro
Abrazadera para tubo DN160
3 habitan-
Capacidad
Carat S
Longitud del
tubo (L) 1610 mm 1820 mm 2000 mm 2340 mm
Altura perfora-
ción (B) 175 mm
En el tubo DN160 debe realizarse una perforación de
altura (B) con una broca de corona.
18 / 32
5 habitan-
tes tes
Carat S
2700 3750
175 mm
Cubierta
7 habitan- 9 habitan-
tes tes
Carat S Carat S
4800 6500
175 mm 175 mm
124 mm a la
