A1 Blindage antenne
A2 Centrale antenne
Commande d'ouverture pour le branchement de
K1
commande traditionnels avec contact N.O.
Commande d'ouverture piéton pour le branchement
K2
de commande traditionnels avec contact N.O.
K3 Commande d'arrêt. Contact N.F.
K4 Commun (-)
Barre palpeuse.
K5
Contact N.F. ou barre à caoutchouc conducteur
K6 Photocellule. Contact N.F.
FCA Fin course en ouverture. Contact N.F.
FCC Fin course en fermeture. Contact N.F.
Sortie alimentation 24 VAC pour photocellules et
K8 - K9
autres accessories
Alimentation TX photocellules pour test de
K9 - K10
fonctionnement
K7 - K9 Warning light 24VAC

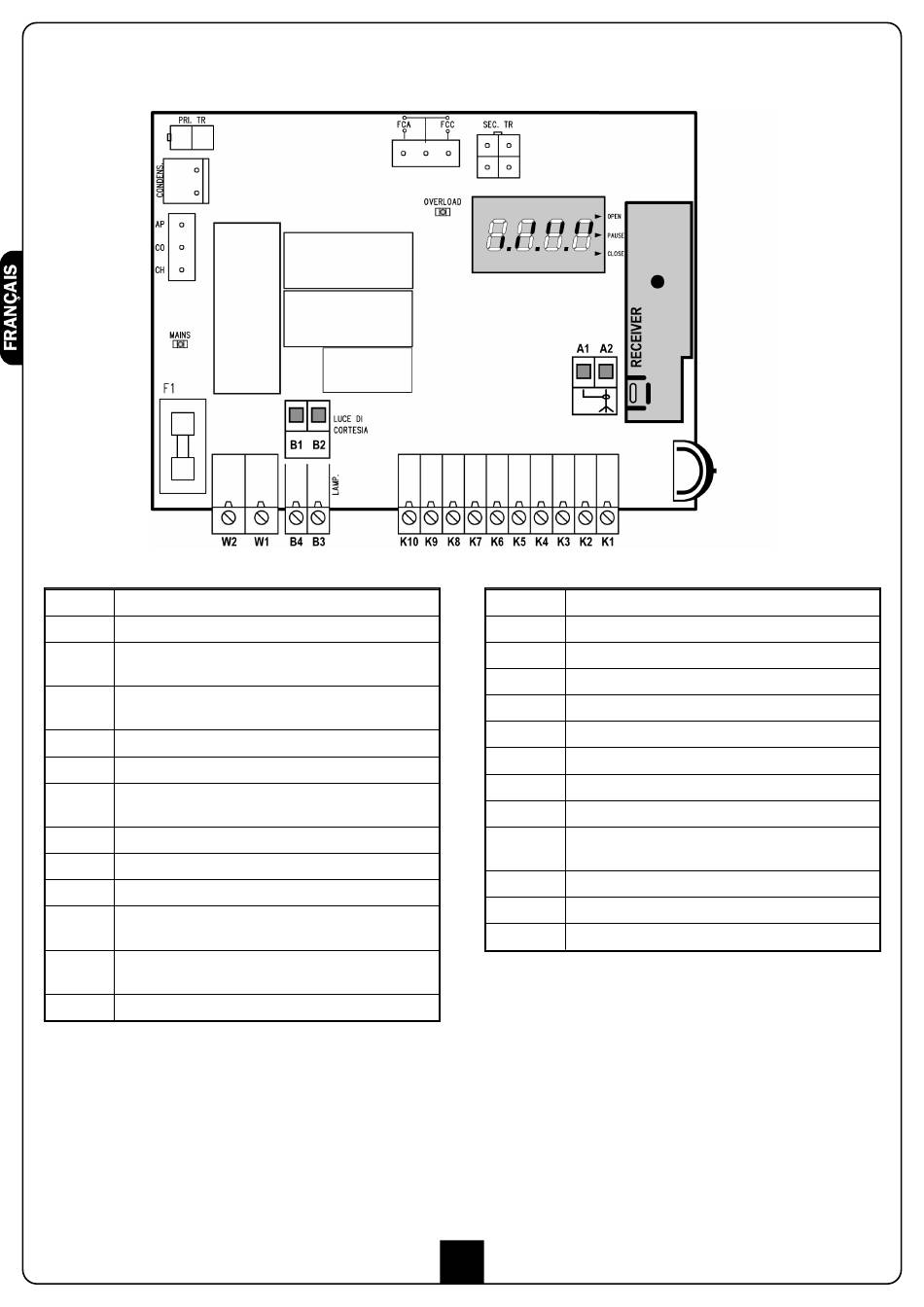

TABLEAU BRANCHEMENTS ELECTRIQUES
54
B1 - B2 Lumière de courtoisie 230VAC
AP Ouverture moteur
CO Commun moteur
CH Fermeture moteur
B3 - B4 Clignotant 230VAC - 40W
W1 Phase alimentation 230VAC / 120VAC
W2 Neutre alimentation 230VAC / 120VAC
F1 5A
MAINS Signale que la centrale est alimentée
Signale surcharge sur l'alimentation des
OVERLOAD
accessories
OPEN Ouverture en course
PAUSE Pause (portail ouvert)
CLOSE Fermeture en course
