Aufbau und Funktion
Schnittstellen

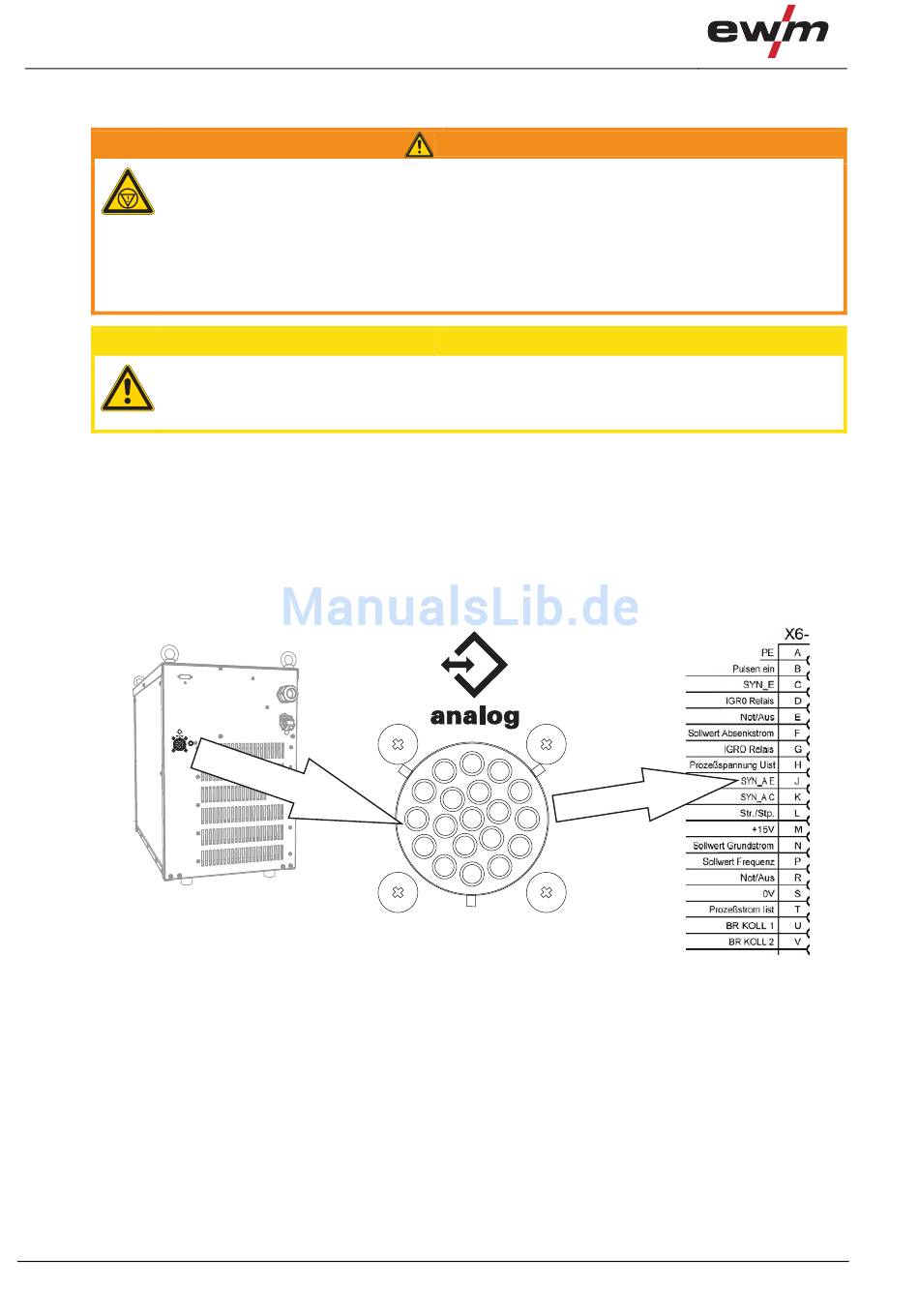

5.15.5 Automatisierungs-Schnittstelle
Keine Funktion der externen Abschalteinrichtungen (Notausschalter)!
Wird der Notauskreis durch eine externe Abschalteinrichtung über die
Automatenschnittstelle realisiert, muss das Gerät darauf eingestellt werden. Bei
Nichtbeachten wird die Stromquelle die externen Abschalteinrichtungen ignorieren und
nicht abschalten!
•
Steckbrücke 1 (Jumper 1) auf Platine T320/1 (Tetrix) bzw. M320/1 (Phoenix / alpha Q)
entfernen!
Nicht abgeschirmte Steuerleitungen können Schäden an der Stromquelle und
Zubehörkomponenten verursachen.
•
Nur abgeschirmte Steuerleitungen verwenden!
Die Schweißstromquellen zeichnen sich durch einen sehr hohen Sicherheitsstandard aus.
Dieser hohe Sicherheitsstandard wird auch in Verbindung mit Peripheriegeräten zum maschinellen
Schweißen erhalten, wenn diese Peripheriegeräte die gleichen Kriterien erfüllen, insbesondere im
Hinblick auf Isolation zur Netzversorgung.
Gewährleistet ist dies bei Verwendung von Transformatoren nach VDE 0551.
Die Schweißgeräte sind serienmäßig für Maschinenbetrieb vorbereitet.
Für einfachste maschinelle Anwendungen sind an der Automatisierungsschnittstelle Steuereingänge und
potentialfreie Relaiskontakte verfügbar.
36
WARNUNG
VORSICHT
A
B
M
L
C
N
P
U
D
V
K
R
T
E
S
J
H
F
G
Abbildung 5-12
099-000139-EW500
01.08.2011
