Pos. Symbol
1
digital
2
analog
3
4
5
6
7
8
9
10
11
12
13
14
15
099-000139-EW500
01.08.2011

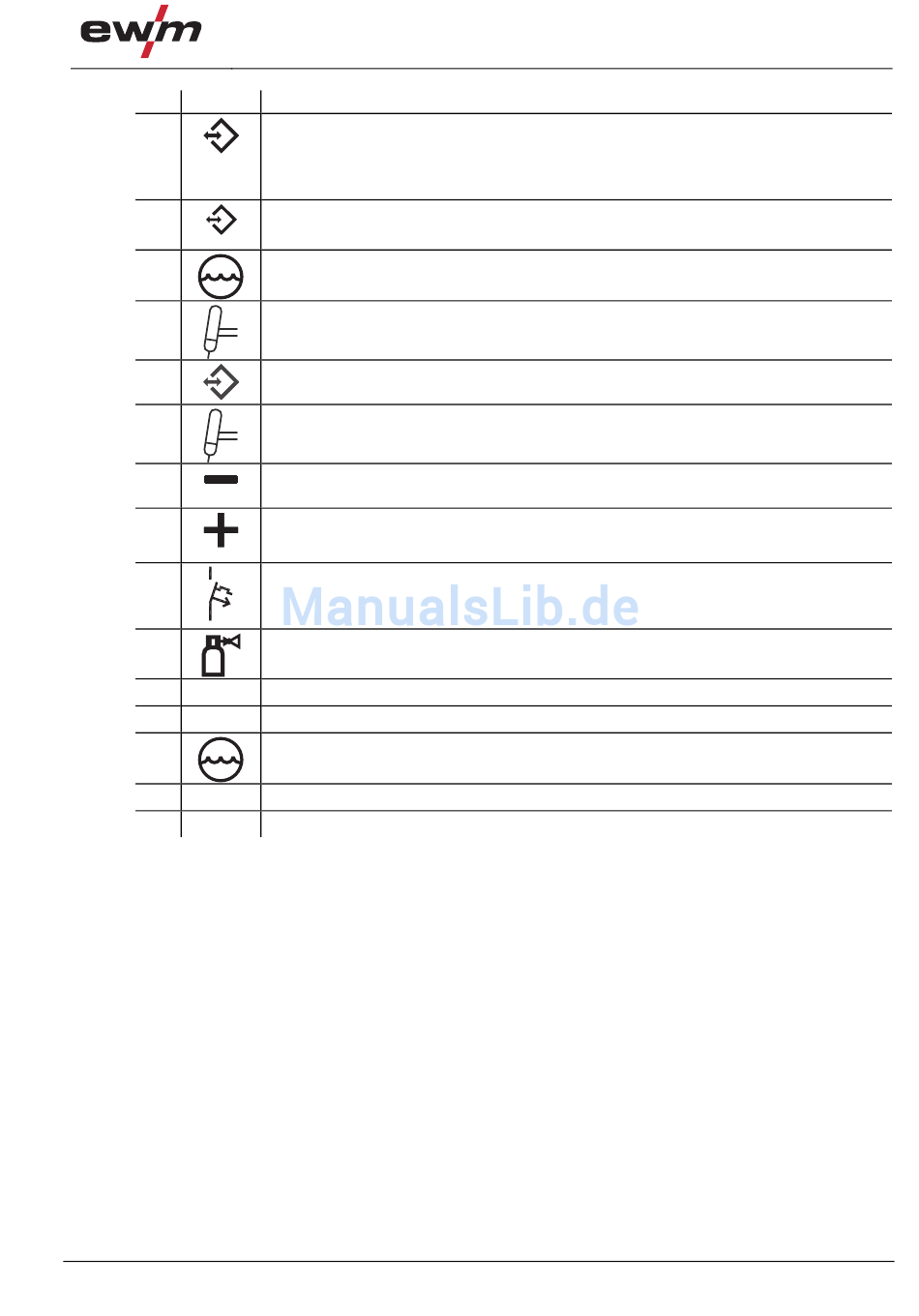

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Schnittstellen
Optionale Schnittstelle im Anbaugehäuse zur Montage an der Stromquelle
•
Roboterschnittstelle RINT X12
•
Industriebusschnittstelle BUSINT X11
Automatisierungsschnittstelle 19-polig (analog)
(siehe Kapitel "Aufbau und Funktion > Schnittstellen")
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Anschlussbuchse 19-polig (analog)
Steuerleitung, Automatenschweißbrenner
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussgewinde G¼", Schutzgasanschluss, Ausgang
Schweißstromanschluss, Potential minus
Leitung zum Schweißbrenner.
Schweißstromanschluss, Potential Plus
Leitung zum Werkstück
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
Ausgelöste Sicherung durch Betätigen zurücksetzen
Anschlussgewinde G¼", Schutzgasanschluss, Eingang
Austrittsöffnung Kühlluft
Netzanschlusskabel
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Zugentlastung Zwischenschlauchpaket
Gerätefüße
Tetrix 352 AC/DC
19
