5.12
Lichtbogenzündung

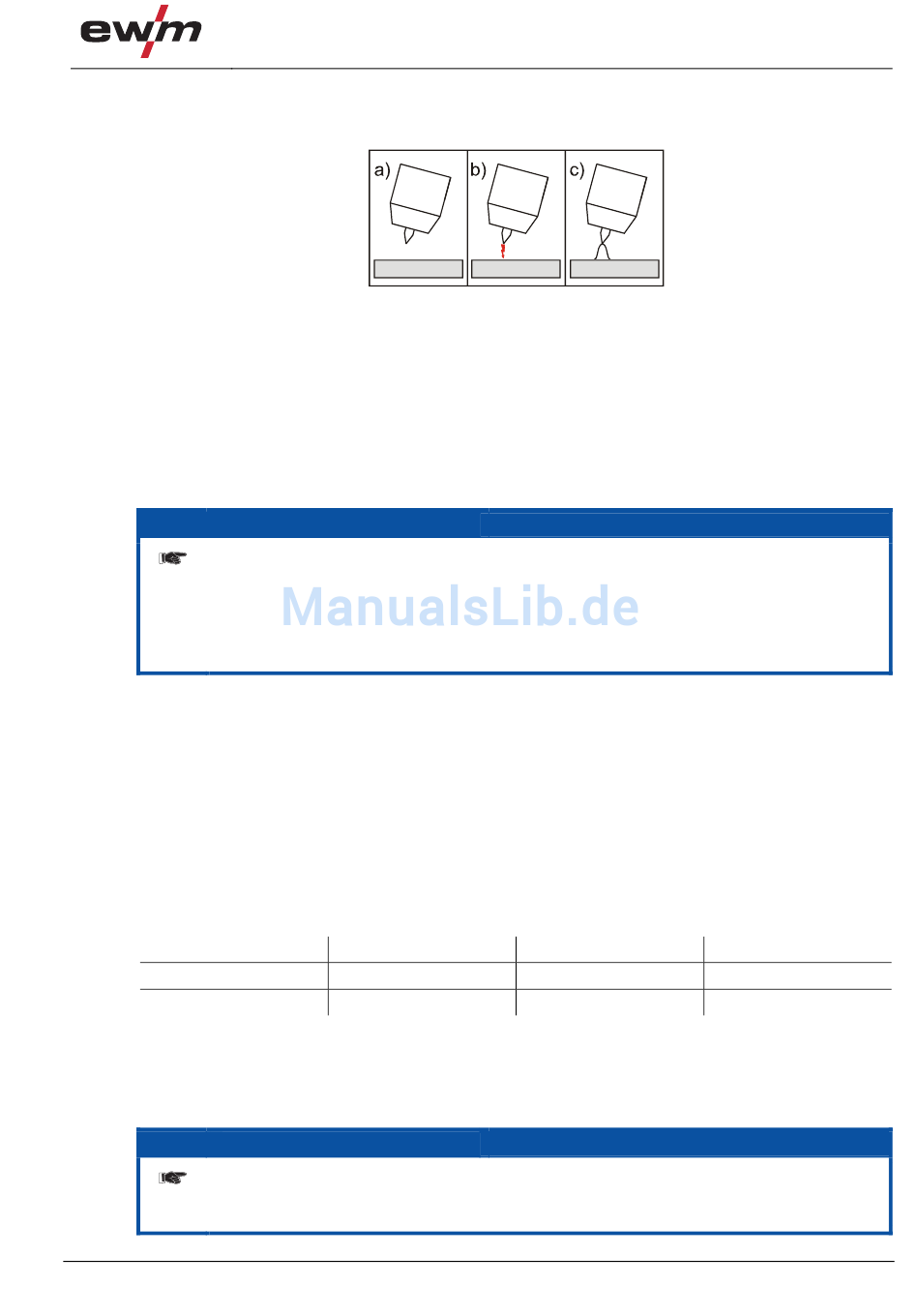

5.12.1 HF-Zündung
Der Lichtbogen wird berührungslos mit Hochspannungs-Zündimpulsen gestartet:
a) Schweißbrenner in Schweißposition über dem Werkstück positionieren (Abstand Elektrodenspitze und
Werkstück ca. 2-3 mm).
b) Roboterstartsignal (Hochspannungs-Zündimpulse starten den Lichtbogen).
c) Startstrom fließt. Je nach angewählter Betriebsart wird der Schweißvorgang fortgesetzt.
Beenden des Schweißvorgangs: Roboterstopsignal bzw. weitere Signale je nach angewählter
Betriebsart.
5.12.2 WIG-Zwangsabschaltung
Kommt es nach dem Start über die Automatenschnittstelle zu keiner Zündung des
Lichtbogens, oder wird der Lichtbogen durch Abziehen des Brenners unterbrochen,
erfolgt innerhalb von 5 s eine automatische Zwangsabschaltung ohne Fehlermeldung.
•
HF, Gas und Leerlaufspannung (Leistungsteil) werden abgeschaltet.
•
Bei Verwendung von RINTX1x oder BUSINTX1x ist die Zwangsabschaltung abhängig von
der Zeit in TZ-ZÜND(PC300.net).
5.13
Schweißprogramme
Das Schweißgerät verfügt über 16 Programme. Diese können während des Schweißvorgangs z. B. mit
einem Up-Down-Brenner abgerufen werden.
In jeder gewählten Schweißaufgabe (JOB), siehe Kap. "Anwahl Schweißaufgabe", können 16
Programme eingestellt, gespeichert und abgerufen werden. In Programm „0" (Standardeinstellung) kann
der Schweißstrom stufenlos über den gesamten Bereich eingestellt werden. In den Programmen 1-15
können 15 verschiedene Schweißströme definiert werden.
Betriebsart und Puls-Funktion können, wenn die angeschlossenen Schnittstellen RINT X12 oder
BUSINT X11 sich im JOB-Betrieb befinden, ebenfalls für die Programme 1-15 vorgegeben werden.
Außerhalb des JOB-Betriebs der Schnittstellen werden Betriebsart und Puls-Funktion von den
Schnittstellen vorgegeben.
Beispiel:
Programm-Nummer
1
2
Die Betriebsart kann während des Schweißvorgangs nicht geändert werden. Wird mit Programm 1
(Betriebsart 2-Takt) gestartet übernimmt Programm 2 trotz Einstellung 4-Takt die Einstellung des
Startprogramms 1 und wird bis zum Ende des Schweißvorgangs umgesetzt.
Die Puls-Funktion (Pulsen aus, Pulsen ein) und die Schweißströme werden aus den entsprechenden
Programmen übernommen.
Änderungen der übrigen Schweißparameter im Programmablauf wirken sich
gleichermaßen auf alle Programme aus.
Eine Änderung der Schweißparameter wird sofort im JOB abgespeichert!
099-000139-EW500
01.08.2011
Abbildung 5-7
HINWEIS
Schweißstrom
80A
70A
HINWEIS
Aufbau und Funktion
Betriebsart
2-Takt
4-Takt
Lichtbogenzündung
Puls-Funktion
Pulsen ein
Pulsen aus
29
