11
Abgasanlagen für Logano plus SB105
11.6.7
Konzentrische Luft-Abgas-Führung über ein Luft-Abgas-System (LAS) mit Bausatz LAS-K
Für die Verbindung zwischen Kessel und Luft-Abgas-Sys-
tem (LAS) ist die konzentrische Luft-Abgas-Leitung des
Grundbausatzes LAS-K vorgesehen. Das Gebläse des
Kessels erzeugt im Abgas-Innenrohr des Verbindungs-
stücks zum LAS einen Überdruck.
1

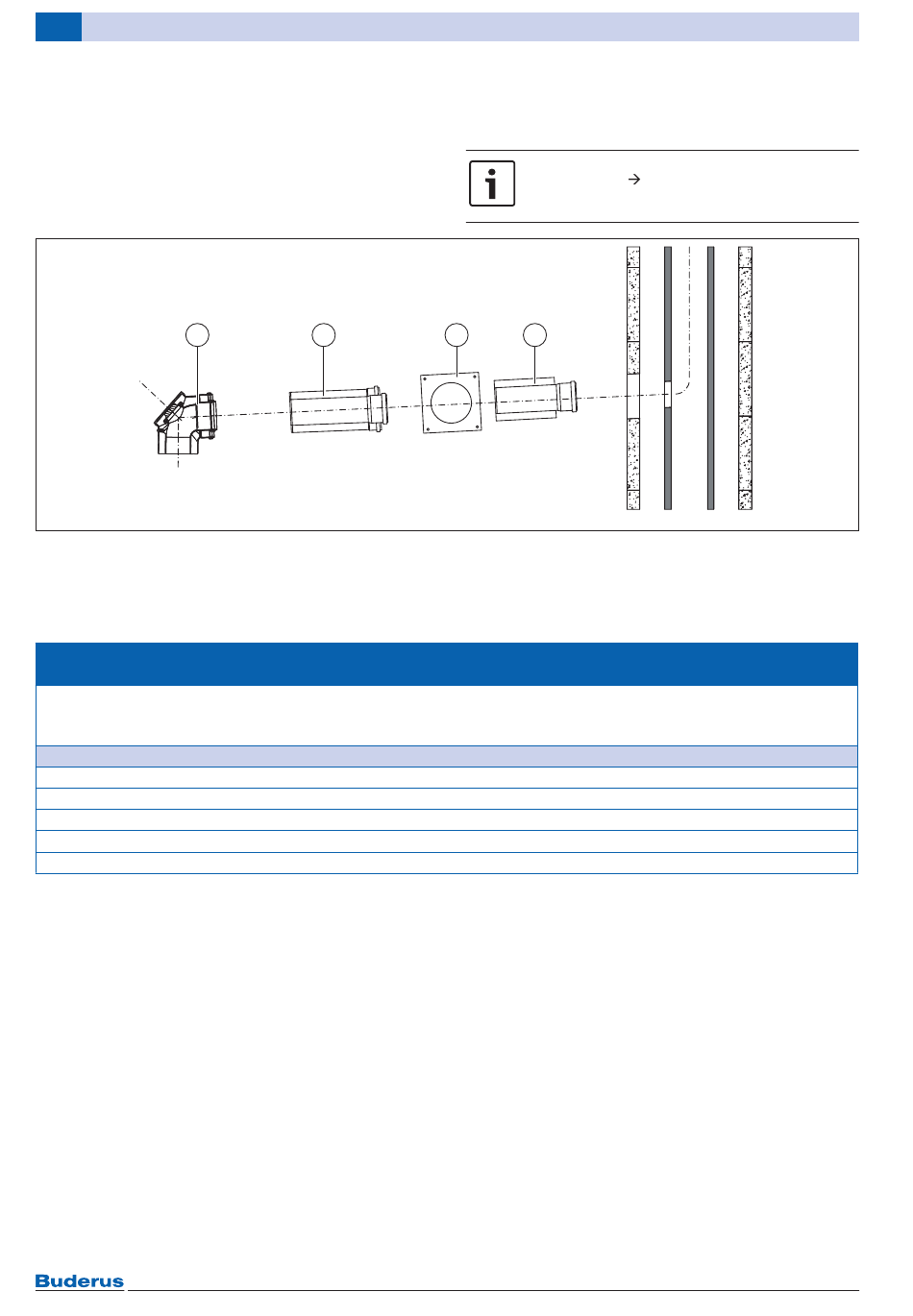

Bild 107 Bauteile Grundbausatz LAS-K
[1]
Konzentrischer Bogen mit Prüföffnung
[2]
Konzentrisches Rohr, 500 mm
[3]
Blende
[4]
Konzentrische Mauerdurchführung
Konzentrische Luft-Abgas-Führung über ein Luft-Abgas-System (LAS) mit Bausatz LAS-K
Grundbausatz GAF-K
• Konzentrisches Rohr Ø80/125 mm
• Konzentrische Luft-Abgas-Führung an der Fassade
• Kunststoff PP/verzinkter Stahl, weiß
Zubehör
• Konzentrisches Rohr; Länge 500 mm oder 1000 mm
• Konzentrischer Bogen; 87°, 45°, 30° oder 15°
• Konzentrischer Bogen mit Prüföffnung 87°
• Konzentrisches Rohr mit Prüföffnung
• Konzentrische Schiebemuffe, Installationshilfe
Tab. 45 Bauteile Bausatz LAS-K
90
Im Abgasschacht des LAS entsteht durch den thermi-
schen Auftrieb Unterdruck.
2
3
▶ Prüföffnungen gemäß den Vorschriften
einplanen (
Kapitel 11.5.4, Seite 76).
4
Logano plus SB105 – 6 720 818 750 (2015/11)
6 720 807 788-79.1T
