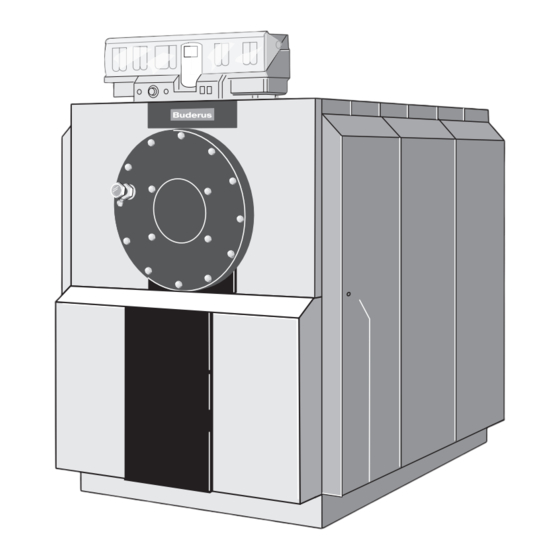

- Seite 1 Montage- und Gas-Brennwertkessel Wartungsanleitung Hinweis: Dieser Heizkessel darf nur mit Erdgas/Flüssiggas betrieben werden! Logano plus SB735 Gas Für das Fachhandwerk Vor Montage und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
........31 8.9 Hinweise zur Neutralisationseinrichtung (Zubehör auf Bestellung) ... 32 Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 3 ......... 53 Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 4: Allgemeines
– Erdgas und Flüssiggas nach DVGW-Arbeitsblatt G260 (Deutschland). – Erdgase und Flüssiggase der öffentlichen Gasver- sorgung (Österreich, Schweiz). Nur Brenner verwenden, die diesen Gasarten entspre- chen. Die Angaben der Brennerlieferanten beachten. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 5: Sicherheit
Montage einer Wassermangelsicherung SYR 932.1 (Buderus Zubehör) verwendet, muss der Anschluss mit einem Stopfen verschlossen werden (siehe Kapitel 7.3 „Wassermangelsicherung montieren“, Seite 18). Bei diesem Heizkessel wird das Regelsystem Loga- matic verwendet. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 6: Aufbau Der Hinweise
Die in der Tabelle „Technische Daten“ angegebenen Leistungen sind Nennleistungen. Im praktischen Betrieb werden diese Werte im Hin- blick auf die Einhaltung der LRV-Vorschriften inner- halb des angegebenen Leistungsbereiches teilweise unterschritten. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 7 Regelgerät nicht einge- schaltet ist. Bei Frostgefahr die Heizungsanlage vor dem Einfrieren schützen. Dazu bei ausgeschaltetem Regelgerät das Wasser aus dem Heizkessel, dem Speicher und den Rohren der Hei- zungsanlage ablassen. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 8: Werkzeuge, Materialien Und Hilfsmittel
Sie die Standardwerkzeuge aus dem Bereich Heizungsbau sowie Gas- und Wasserinstallation. Entsorgung Das Verpackungsmaterial des Heizkessels und des Regelgerätes umweltgerecht entsorgen. Komponenten der Heizungsanlage, die ausge- tauscht werden, durch eine autorisierte Stelle um- weltgerecht entsorgen. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 9: Produktbeschreibung
– Regelgerät (Zubehör – Bild 1, [1]) Das Regelgerät dient der Überwachung und der Steuerung aller elektrischen Bauteile des Gas-Brennwertkessels. Bild 2 Brennwertkessel Logano plus SB735 Gas Umlenkhaubenverkleidung Brennertürverkleidung Umlenkhaube Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 10: Technische Daten
Breite 1370 1370 1370 Abgasaustritt-Ø innen Höhe 484*** Gewicht ca. 1730 2170 2204 Vorlauf Kessel 1. Rücklauf Kessel NT 2. Rücklauf Kessel HT Vorlauf Sicherheitsleitung DN** Entleerung EK/EL 1½ 1½ Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 11 Wert in Klammer ist empfohlener Förderdruck. Absicherungsgrenze (Sicherheitstemperaturbegrenzer). Maximal mögliche Vorlauftemperatur = Absicherungsgrenze (STB) - 18 K. Beispiel: Ab- sicherungsgrenze (STB) = 100 °C, maximal mögliche Vorlauftemperatur = 100 - 18 = 82 °C. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 12: Lieferumfang
Versandeinheit Zubehörteile Tab. 3 Lieferumfang Logano plus SB735 Gas Nur bei Sonderanfertigung. ANWENDERHINWEIS Es ist möglich, dass je nach Kesseltyp ei- nige Teile vom Standardzubehör nicht be- nötigt werden. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 13: Heizkessel Aufstellen
Vorgegebene Wandabstände 1. Das Maß L (Länge des Brenners) in Bezug auf das Abstands- maß A berücksichtigen. ANWENDERHINWEIS Bei der Kesselgröße 1200 kW müssen Sie den mitgelieferten schalldämpfenden Un- terbau verwenden. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 14: Schalldämpfenden Unterbau Montieren
Längerer Längsdämmbügel des Kessels anliegen. Heizkessel- Kessel- Länge Abstand Baureihe größe [kW] [mm] [mm] 1200 2240 1170 SB735 Gas 2240 1110 2120 1120 Tab. 5 Maße schalldämpfender Unterbau Lieferumfang Zubehör Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 15: Heizkessel Ausrichten
ANWENDERHINWEIS Verwenden Sie Blechstreifen, um den Heizkessel auszurichten. Heizkessel wie in Bild 6 dargestellt mithilfe einer Wasserwaage [1] waagerecht und senkrecht aus- richten. Bild 6 Heizkessel ausrichten Wasserwaage Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 16: Heizkessel Montieren
Bild 7 Anschlüsse WMS = Wassermangelsicherung = Messstelle (Tauchhülse) = Vorlauf Kessel = Vorlauf Sicherheitsleitung = Rücklauf Kessel = Rücklauf Kessel = Abgasaustritt AKO = Kondensataustritt = Kaltwassereintritt = Entleerung Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 17: Brennertüranschlag Umbauen
Seite wieder einsetzen (Bild 8). Auf Unterlegscheibe achten! Umlenkhaubenanschlag von rechts nach links umbauen VERLETZUNGSGEFAHR durch herunterfallende Teile! VORSICHT! Eine Änderung des Umlenkhaubenan- schlages nur vornehmen, wenn die Umlenkhaube geschlossen und ver- schraubt ist. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 18: Wassermangelsicherung Montieren
Wenn Sie an den Anschluss für Wassermangelsiche- rung (WMS) keine Wassermangelsicherung anschlie- ßen wollen, dann müssen Sie den Anschluss (WMS) mit einem Blindstopfen schließen. Wassermangelsicherung [1] an den Anschluss für Wassermangelsicherung montieren. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 19: Wärmeschutz Montieren
Bild 11 Wärmeschutz schnitt über die Traversenhalterung legen. Knotenblech Wärmeschutzverkleidungen unter dem Heizkessel durchschieben (Bild 11). Wärmeschutzverkleidungen an der Seite überlap- pend um den Kesselkörper legen und mit 8 Klam- mern befestigen. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 20 (2 links und 2 rechts) können zum Einhängen eines Krans oder Flaschen- zuges verwendet werden, um z. B. die Tür komplett abzunehmen. Bild 12 Schrauben zum Öffnen der Brennertür Sechskantschrauben Scharnierbolzen Aussparungen Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 21 Rückwandwärmeschutz [2] entsprechend den Aus- schnitten an die Kesselrückwand anlegen und mit 6 Klammern [1], 3 links und 3 rechts am Umfangwär- meschutz [3] befestigen. Bild 14 Rückwandwärmeschutz Klammern (6 Stück) Rückwandwärmeschutz Umfangwärmeschutz Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 22: Traversen Montieren
Traverse einstecken. 2 Schrauben M8 x 80 (Bild 16, [3], Seite 23) leicht von oben in die mittlere Traverse (Bild 16, [1], Seite 23) einschrauben. Bild 15 Traversen Mittlere Traversen Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 23 Schraubenposition mittlere Traversen für Kessel 1200 kW Die seitlichen Traversen bestehen aus zwei Teilen und müssen vormontiert werden. Beide Traversen- teile mit 2 Schrauben und 2 Muttern verbinden (Bild 17). Bild 17 Seitliche Traverse Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 24 Traversen vornehmen. Gehen Sie hierzu wie folgt vor: Seitliche Traversen vor- oder zurück- schieben, dazu muss die vordere Schraube im Langloch [2] verschraubt werden. Bild 19 Diagonale messen Maßband Langloch Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 25 Position der Schrauben an der hinteren Traverse unten (Draufsicht) Position der Schrauben und Muttern an den Abstandsblechen (Draufsicht) Position der Schrauben an den Sockelblenden (Draufsicht und Seitenansicht) Position der Schrauben an der blauen Sockelblende (Draufsicht und Seitenansicht) Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 26: Sockelblenden Montieren
(Bild 20, [1] und [3]) mit je- weils 1 Schraube verschrauben [h]. Vordere blaue Sockelblende (Bild 20, [4]) vorne an Sockelblenden links und rechts (Bild 20, [2]) mit je- weils 2 Schrauben anschrauben (Bild 20, [i]). Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 27: Seitenwände Montieren
Seite 23) ausrichten. ANWENDERHINWEIS Die kleinen Seitenteile vor Öffnen der Bild 22 Seitenwände oben einhängen Umlenkhaube abnehmen. Blechschraube für kleines Seitenteil Blechschraube für vordere Seitenwand Durchgang für Brennerkabel Kleines Seitenteil Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 28: Vordere Kesselhaube Montieren
Haken rechts und links in die Schlitze einrasten. Vordere Kesselhaube mit 2 Blechschrauben [2] durch die Laschen der Kesselhaube und der Seiten- wandabkantung in den seitlichen Traversen fest- schrauben. Bild 23 Vordere Kesselhaube montieren Vordere Kesselhaube Blechschrauben Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 29: Heizungsanlage Abgas- Und Wasserseitig Anschließen
ANWENDERHINWEIS Bauseits eine Schmutzfangeinrichtung montieren, um wasserseitige Verunrei- nigungen im Heizkessel zu vermeiden. Abgasrohr-Abdichtmanschette anbringen (Zubehör) Abgasrohr-Abdichtmanschette entsprechend geson- derter Montageanleitung montieren. Abgastemperaturfühler montieren (Zubehör) Abgastemperaturfühler entsprechend gesonderter Montageanleitung montieren. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 30: Hinweise Für Den Anschluss Des Heizkessels An Das Rohrnetz
Bild 24 Heizkessel Logano plus SB735 Gas Bauseits eine Schmutzfangeinrichtung Rücklauf Heizkessel = RK1 montieren, um wasserseitige Verunrei- nigungen im Heizkessel zu vermeiden. Rücklauf Heizkessel = RK2 Vorlauf Sicherheitsleitung = VSL Vorlauf Heizkessel = VK Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 31: Heizungsvorlauf
(die Vorlauftemperatur darf maximal 40 °C betragen). Heizungsanlage während des Betriebes nicht über den KFE-Hahn des Heizkes- sels, sondern ausschließlich über den Füllhahn im Rohrsystem (Rücklauf) der Heizungsanlage befüllen. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 32: Hinweise Zur Neutralisationseinrichtung (Zubehör Auf Bestellung)
über die Abgasleitung in den Heizkessel laufen soll. Anschlussstück für Ablaufschlauch Siphon Ist dies nicht möglich, in der separaten Schlauchzuführung nur Edelstahl- oder Inspektionsöffnung Kunststoff-T-Stücke verwenden. Bei keramischen Abgasanlagen einen Schlammfang (Schlammtopf) montie- ren. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 33: Regelgerät Und Tauchhülse Montieren
Sockel des Regelgerätes innen rechts und links im Kabeldurchgang mit 2 Blechschrauben auf der vor- deren Kesselhaube anschrauben. Bild 26 Regelsystem Logamatic 4000 öffnen und aufsetzen Blechschrauben Klemmenabdeckhaube Kabeldurchgang Regelgerät Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 34 Kapillarrohre mit Fühler zur Tauchhülse führen (Bild 28). Fühler bis zum Anschlag in die Tauchhülse (Mess- stelle M, siehe Seite 10 in Bild 3) einführen (Bild 28). Bild 28 Fühler zur Tauchhülse Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 35 Ausgleichfeder [1] zwischen den Fühlern einge- schoben sein. Fühlersicherung [4] von der Seite oder von oben auf den Tauchhülsenkopf drücken. Bild 29 Kapillarrohre mit Fühlern und Tauchhülse Ausgleichfeder Kunststoffspirale Tauchhülse Fühlersicherung Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 36: Kesselverkleidung Montieren
Teil 5 größe in kW in mm in mm in mm in mm in mm Bild 30 Haubenteile 1200 Tab. 6 Maße Kesselhaubenteile von [1] bis [5] (alle Maße in Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 37: Typenschild Montieren
Blende oben [3] und Design-Element [2] mit den Ha- ken in die Vorderwandteile einhängen. 10.2 Typenschild montieren Typenschild [1] je nach den örtlichen Verhältnissen an linker bzw. rechter Seitenwand befestigen. Bild 32 Blendenteile einhängen Typenschild Design-Element Blende oben Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 38: Rückwandteile Montieren
Rückwandteil anschrauben. Mittleres Rückwandteil Oberes Rückwandteil Linkes und rechtes Verschlussblech [7] an Seiten- wand mit jeweils 2 Blechschrauben anschrauben. Oberes kleines Rückwandteil Kabelhalter Kleines mittleres Rückwandteil Linkes und rechtes Verschlussblech Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 39: Brenner (Zubehör) Montieren
Den Überstand (siehe Bild 35) der Vor- derwand unten gegenüber der Brenner- 70 mm platte beachten; evtl. den Gasanschluss von der Seite oder von oben vornehmen. Bild 35 Überstand zwischen Vorderwand unten und Brennerplatte Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 40: Heizungsanlage In Betrieb Nehmen
Vor dem Füllen unbedingt ein Spülen der gesamten Heizungsanlage vorneh- men. Das Füll- und Ergänzungswasser auf seine Beschaffenheit prüfen, um Stein- bildung und Korrosion zu vermeiden (siehe Kapitel 12.1 „Heizungsanlage füllen“, Seite 41). Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 41: Heizungsanlage Füllen
Brenner mit in Betrieb. Der Brenner kann anschließend vom Regelgerät gestartet werden. Weitere Informationen dazu können Sie in der Monta- geanleitung des jeweiligen Regelgerätes oder Brenners nachlesen. Inbetriebnahmeprotokoll in der Brennerunterlage ausfüllen. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 42: Inbetriebnahmeprotokoll
Siehe Dokumente zum Brenner Abgastemperatur kontrollieren Betreiber informieren, technische Dokumente übergeben und den für diese Heizungsanlage zu verwendenden Brennstoff in die Tabelle der Bedienungsanleitung auf der Seite 2 eintragen. Fachgerechte Inbetriebnahme bestätigen Firmenstempel/Unterschrift/Datum Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 43: Heizungsanlage Außer Betrieb Nehmen
über die Sicherung des Heizungs- raumes oder den Heizungsnotschalter abschalten. In Gefahrenfällen sofort Hauptabsperreinrichtung schließen und Heizungsanlage über die Sicherung des Heizraumes oder über den Heizungsnotschalter strom- los schalten. Brennstoffzufuhr absperren. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 44: Wartung
Sicht- und Funktionskontrolle der Heizungsanlage durchführen. Brennstoff und Wasser führende Anlagenteile auf Dichtheit und sichtbare Korrosion prüfen. Für die heizgasseitige Dichtheit des Kessels ist nach EN 303 eine Leckmenge zulässig. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 45: Heizkessel Für Die Bürstenreinigung Vorbereiten
Schrauben an der Umlenkhaube [1] lösen und Um- Seitenwandteile lenkhaube wegschwenken. Sechskantschrauben aus Brennertür [2] herausdre- hen und Brennertür öffnen. Feuerraum und Heizflächen reinigen. Bild 37 Kesseltür öffnen Umlenkhaube Brennertür Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 46: Heizkessel Mit Reinigungsbürsten Reinigen
Dichtungen an Kesseltür, Abgassammler und Um- lenkhaube prüfen und eventuell erneuern. Brennertür schließen und verschrauben. Umlenkhaube schließen und dicht verschrauben. Wärmeschutzmatte befestigen. Seitenwandteile montieren. Untere und obere Vorderwand montieren. Heizungsanlage wieder in Betrieb nehmen. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 47: Heizkessel Nass Reinigen
Flüssige Reinigungsrückstände durch die Inspekti- Seitenwandteile montieren. onsöffnung (Bild 25, [3], Seite 32) am Abgassammler abführen. Untere und obere Vorderwand montieren. Neutralisationsanschluss (Siphon) wieder herstellen. Aufstellraum weiterhin gut lüften. Heizungsanlage wieder in Betrieb nehmen. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 48: Wasserdruck Der Heizungsanlage Prüfen
Steinbildung beschädigt werden. Dafür sorgen, dass die Heizungsanla- ge entlüftet ist. Die Heizungsanlage auf Dichtheit und das Ausdehnungsgefäß auf Funktion Bild 40 Manometer für geschlossene Heizungsanlagen prüfen. Roter Zeiger Manometerzeiger Grüne Markierung Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 49: Inspektions- Und Wartungsprotokolle
Magnesium-Anode auf Funktion prüfen Speicher-Wassererwärmer Bedarfsgerechte Einstellungen des Regelgerätes prüfen Siehe Dokumente zum Regelgerät Endkontrolle der Inspektionsarbeiten, dazu messen und die Mess- und Prüfergebnisse dokumentieren Fachgerechte Inspektion mit Unterschrift, Datum und Stempel bestätigen Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 50 Endkontrolle der Wartungsarbeiten, Siehe Dokumente zum dazu messen und die Mess- und Brenner Prüfergebnisse dokumentieren Funktion und Sicherheit im Betrieb prüfen (Sicherheitseinrichtungen) Fachgerechte Wartung mit Unterschrift, Datum und Stempel bestätigen Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 51: Neutralisationseinrichtung Warten
Elektrische Anschlussleitung (falls vorhanden) an der Neutralisations- einrichtung einstecken Schlauchanschlüsse herstellen und auf Dichtheit prüfen Neutralisationseinrichtung in Betrieb nehmen Fachgerechte Wartung mit Unterschrift, Datum und Stempel bestätigen Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 52: Brennerstörungen Beheben
Brenners) drücken. Wenn auch nach drei Versuchen der Brenner nicht star- tet, können Sie die notwendigen Informationen für die Entstörung des Brenners dem jeweiligen technischen Dokument des Brenners entnehmen. Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 53: Stichwortverzeichnis
Wärmeschutz ....9 Wartungsvertrag ....44 Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 54 Logano plus SB735 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten.
