Technische Beschreibung
2.6
Abmessungen und technische Daten Logano plus SB105
2.6.1
Logano plus SB105, SB105 T und SB105 S135 RW/S160 RW
40
45
40
45
35
50
35
50
60
30
55
30
55
Eco
60
Eco
60
0
Aut
0
Aut
Reset
0
1

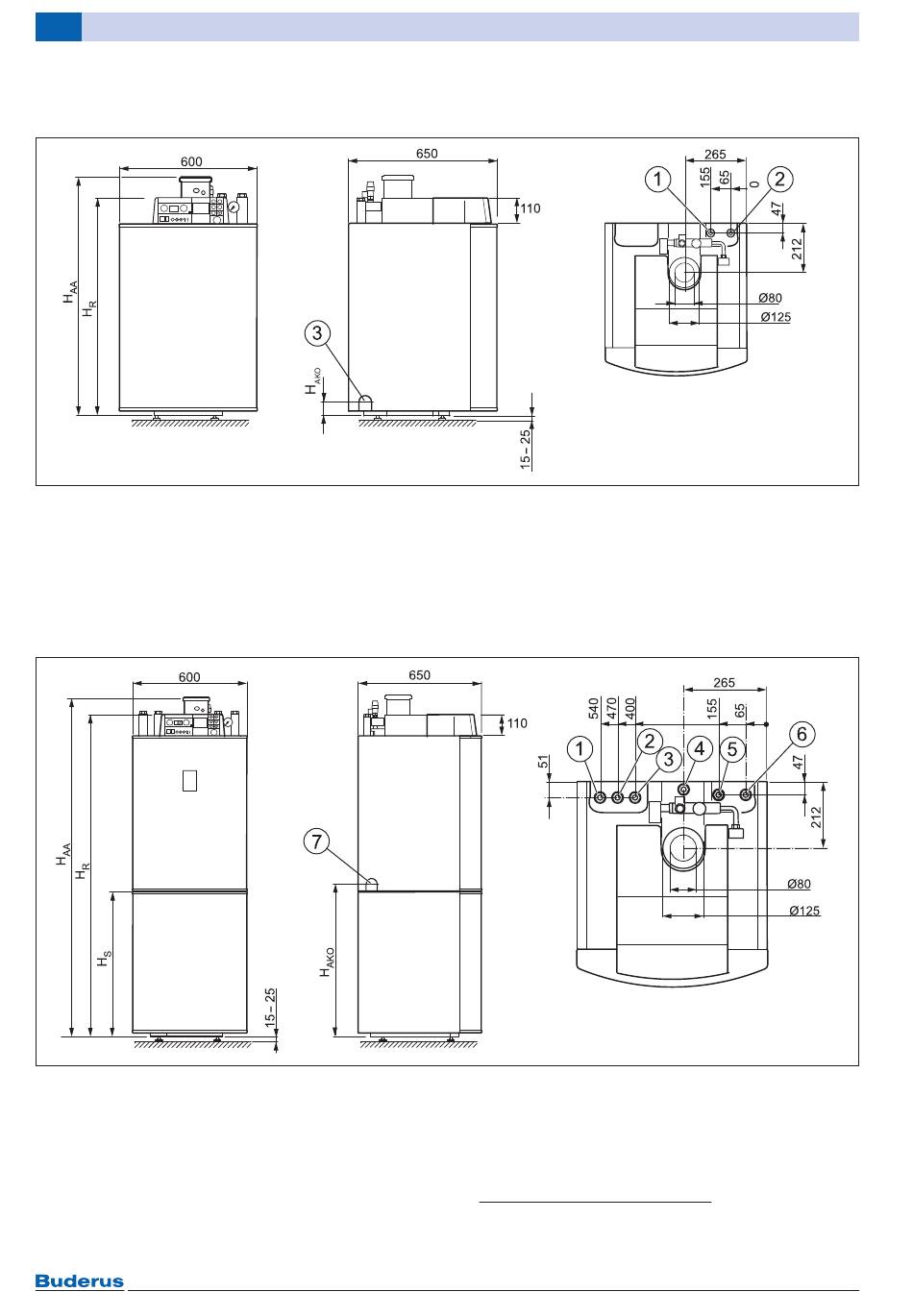

Bild 6
Anschlüsse und Abmessungen des Kessels (Maße in mm)
H
Höhe Abgasanschluss
AA
H
Höhe Bedieneinheit
R
[1]
Heizungsrücklauf G1
Ausdehnungsgefäß G¾ (Außengewinde flach-
dichtend)
[2]
Heizungsvorlauf G1
[3]
Austritt Kondensat
Bild 7
Anschlüsse und Abmessungen des Kessels mit optional eingebautem Warmwasserspeicher (Maße in mm)
H
Höhe Abgasanschluss
AA
H
Höhe Bedieneinheit
R
H
Höhe Warmwasserspeicher
S
H
Höhe Austritt Kondensat
AKO
[1]
Warmwasseraustritt G¾
[2]
Kaltwassereintritt G¾
[3]
Eintritt Zirkulation G¾
10
auto
menu
man
info
fav
1)
mit T-Stück für
1)
1)
1)
1)
[4]
Anschluss für Ausdehnungsgefäß G¾ (Außen-
gewinde flachdichtend)
[5]
Heizungsrücklauf G1
[6]
Heizungsvorlauf G1
[7]
Austritt Kondensat
1) Innengewinde Überwurfmutter
Logano plus SB105 – 6 720 818 750 (2015/11)
6 720 808 164-15.1T
6 720 808 164-16.1T
1)
1)
