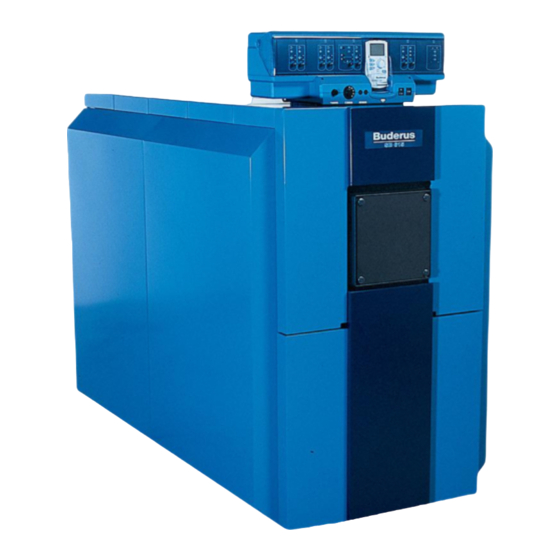

- Seite 1 6301 1697 – 03/2001 DE Für das Fachhandwerk Montage- und Wartungsanweisung Brennwertkessel für Gasgebläsefeuerung Logano plus SB615 Bitte vor Montage und Wartung sorgfältig lesen...
- Seite 2 Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. Herstelleranschrift Buderus Heiztechnik GmbH D-35573 Wetzlar http://www.heiztechnik.buderus.de E-Mail: info@heiztechnik.buderus.de Dokumenten-Nr.: 6301 1697 Ausgabedatum: 03/2001 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001...
-
Seite 3: Inhaltsverzeichnis
..........23 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001... -
Seite 4: Vorschriften Und Richtlinien
Anschluss mit einem Stopfen ver- schlossen werden. Um Verunreinigungen im Heizkessel zu vermeiden, empfehlen wir unbedingt bauseits den Einbau einer Schmutzfangeinrichtung im Kesselrücklauf! Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001... -
Seite 5: Lieferumfang
– Neutralisationseinrichtung, im Karton verpackt (Zu- behör auf besondere Bestellung) Es ist möglich, dass je nach Kesseltyp einige Teile des Standardzubehörs nicht benötigt werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001... -
Seite 6: Technische Daten, Abmessungen, Anschlüsse
Minimaldruckwächter 145–310 kW Rücklauf Kessel Rücklauf Kessel Vorlauf Kessel Vorlauf Sicherheitsleitung Wassermangelsicherung 400–640 kW Messstelle Fühler/Tauchhülse Kessellänge mit Verkleidung Kesselblocklänge Kesselbreite mit Verkleidung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001... - Seite 7 Nach DIN 2633 PN 16. Vorlauf- bzw. Rücklauftemperatur 40 °C/30 °C. Vorlauf- bzw. Rücklauftemperatur 75 °C/60 °C. 1 mbar = 100 Pa. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001...
-
Seite 8: Aufstellung
Tab. 3 Wandabstände Bei Einsatz der seitlichen Regelgerätehalterung. Bei Kesselausführung mit Fremdbrenner ist das Maß A2 zusätzlich von der Brennerlänge *) abhängig. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001... -
Seite 9: Montage
Obere Wärmeschutzmatte an Kesselkörpervorder- Abb. 5 Wärmeschutzmatten um Kesselkörper legen und wand anlegen. befestigen Pos. 1: Wassermangelsicherung Pos. 2: Wärmeschutzstreifen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001... - Seite 10 Traverse müssen waagerecht aus- gerichtet sein (Abb. 7). Abb. 7 Vordere und hintere Traverse einsetzen und verschrauben Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001...
- Seite 11 Brennerkabel auf Nutzlänge bringen, in die Zugent- lastung einlegen, Lasche schließen und Zugentlas- tung mit 2 Blechschrauben befestigen (Abb. 10). Abb. 10 Seitenwände einhängen und Brennerkabel anbringen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001...
- Seite 12 1 bzw. 2 Kabelhalter oder Kabelkanal an oberer Um- kantung anschrauben (Abb. 12). Abb. 12 Rückwandteil anschrauben (Kesselgröße 400 kW bis 600 kW) Pos. 1: Rückwandteil Pos. 2: Kabelhalter Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001...
-
Seite 13: Montage Und Elektrischer Anschluss Des Regelsystems Logamatic 4000
Haken rechts und links einrasten (Pfeile – Abb. 14). Abb. 14 Regelsystem Logamatic 4000 montieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001... - Seite 14 Kapillarrohre mit Fühlern zur Tauchhülse führen und Fühler bis zum Anschlag in die Tauchhülse (Mess- stelle M) einführen (Abb. 16). Abb. 16 Fühler in Tauchhülse einführen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001...
-
Seite 15: Brennertür Und Brenner
Unterlegscheibe und beide Scharnierbolzen auf ge- genüberliegender Seite wieder einsetzen (Abb. 18, Pos. 2). Auf Unterlegscheibe achten! Abb. 18 Türanschlag ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001... -
Seite 16: Verkleidung
5 Haubenteile l Kesselhaubenteile auf rechter und linker Seitenwand lose auflegen (Abb. 20). Abb. 20 Kesselhaubenteile auflegen – Prinzipabbildung Pos. 1: Ausbruch Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001... - Seite 17 Geräteschild (Abb. 22, Pos. 2) an Vorderwand be- festigen. Abb. 22 Obere und untere Vorderwand befestigen Pos. 1: Haken Pos. 2: Geräteschild Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001...
-
Seite 18: Typenschild
Hinweise in der Planungsanleitung beachten! l Den Abgasanschluss auf Dichtheit prüfen. l Die Montageanweisung des Herstellers von Abgas- anlagen beachten! Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001... -
Seite 19: Neutralisationseinrichtung
Kunststoff-T-Stücke verwendet wer- den. Bei keramischen Abgasanlagen muss ein Schlammfang (Schlammtopf) montiert Abb. 24 Neutralisationseinrichtung montieren werden. Pos. 1: Reinigungsöffnung Pos. 2: Kondensatauslauf Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001... -
Seite 20: Inbetriebnahme
Unterla- gen sind ihm zu übergeben. Auf Besonderheiten der Wartung ist hinzu- weisen und ein Wartungsvertrag ist zu empfehlen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001... -
Seite 21: Wartung
Für die Brennerwartung ist die Wartungs- anweisung des Brennerherstellers zu be- Der Kondensatauslauf (Abb. 24, Seite 19) achten! darf beim Reinigen nicht verstopft werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001... - Seite 22 Untere und obere Kesselvorderwand montieren (Abb. 25). Abb. 26 Umlenkhaube abnehmen und Kesseltür öffnen l Anlage wieder in Betrieb nehmen Abb. 27 Nachschaltheizrohre durchbürsten Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001...
-
Seite 23: Checkliste
Für die Wartung der Neutralisationseinrichtung ist die gesonderte Anweisung zu beachten (Lieferumfang Neutralisationseinrichtung) Fachfirma Fachfirma Fachfirma Fachfirma Datum: Datum: Datum: Datum: Fachfirma Fachfirma Fachfirma Fachfirma Datum: Datum: Datum: Datum: Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001... - Seite 24 Buderus ist immer in Ihrer Nähe. Hochwertige Heiztechnologie verlangt professionelle Installation und Wartung. Buderus liefert deshalb das komplette Programm exklusiv über den Heizungsfachmann. Fragen Sie ihn nach Buderus Heiztechnik. Oder informieren Sie sich in einer unserer 46 Niederlassungen. Niederlassung Straße...
