Endress+Hauser Proline 200 Kurzanleitung Seite 30

Elektrischer Anschluss

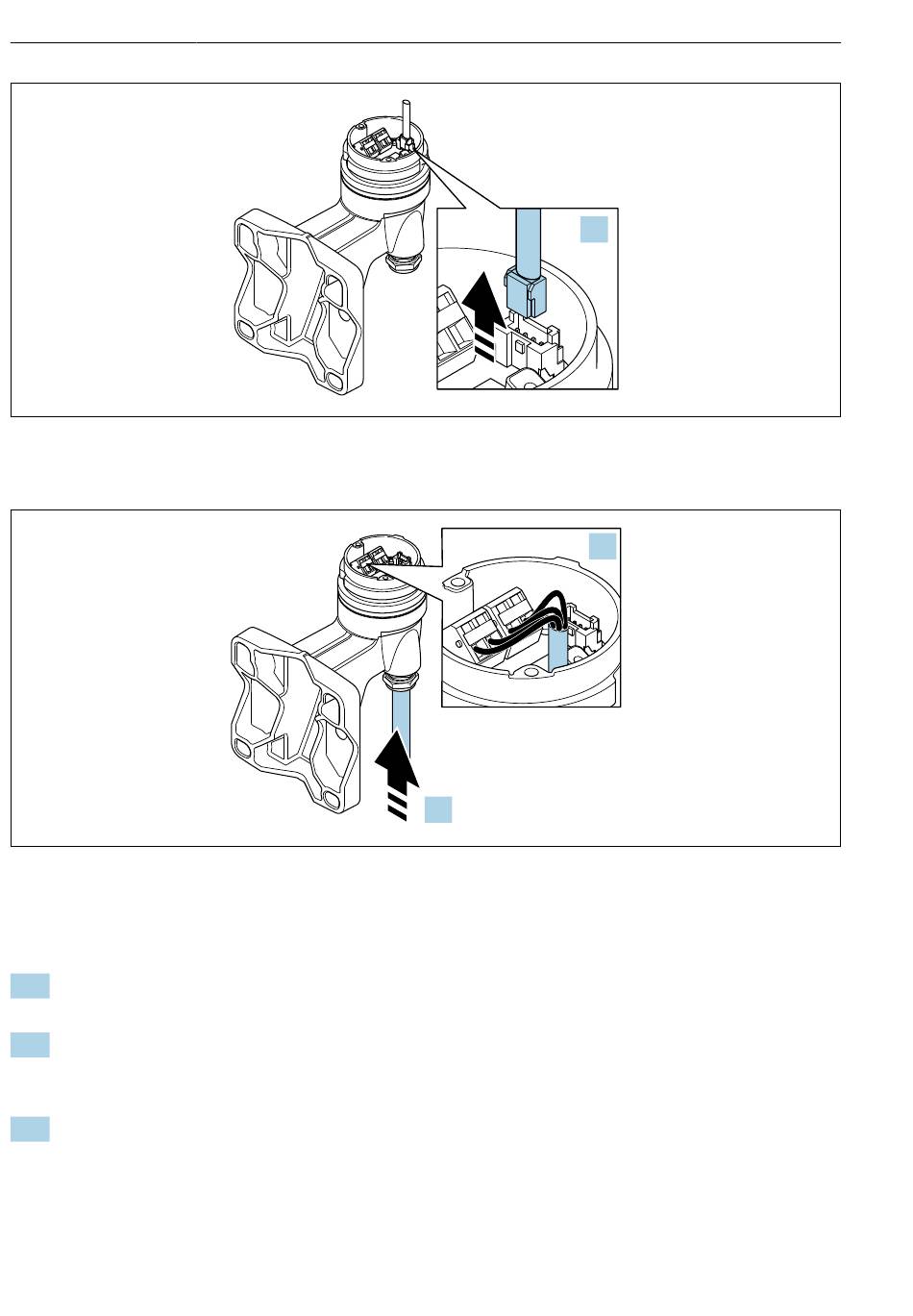

 7 Beispielgrafik
 8 Beispielgrafik
Verbindungskabel (Standard, verstärkt)
8. Das Signalkabel von der Anschlussplatine des Wandhalters ausstecken. Dabei die Arre-
tierung am Stecker zusammendrücken. Messumformergehäuse entfernen.
9. Verbindungskabel durch Kabeleinführung in das Anschlussgehäuse einführen (bei Ver-
bindungskabel ohne M12-Gerätestecker: Das kürzer abisolierte Ende des Verbindungs-
kabels verwenden).
10. Verbindungskabel verdrahten:
 Klemme 1 = braunes Kabel
Klemme 2 = weißes Kabel
Klemme 3 = gelbes Kabel
Klemme 4 = grünes Kabel
30
Durchflussmessgerät Proline 200 PROFINET mit Ethernet-APL
9.
8.
10.
Endress+Hauser
A0034176
A0034177
