Endress+Hauser Proline 200 Kurzanleitung Seite 28

Elektrischer Anschluss
7. Anschlussgehäuse in umgekehrter Reihenfolge wieder zusammenbauen.

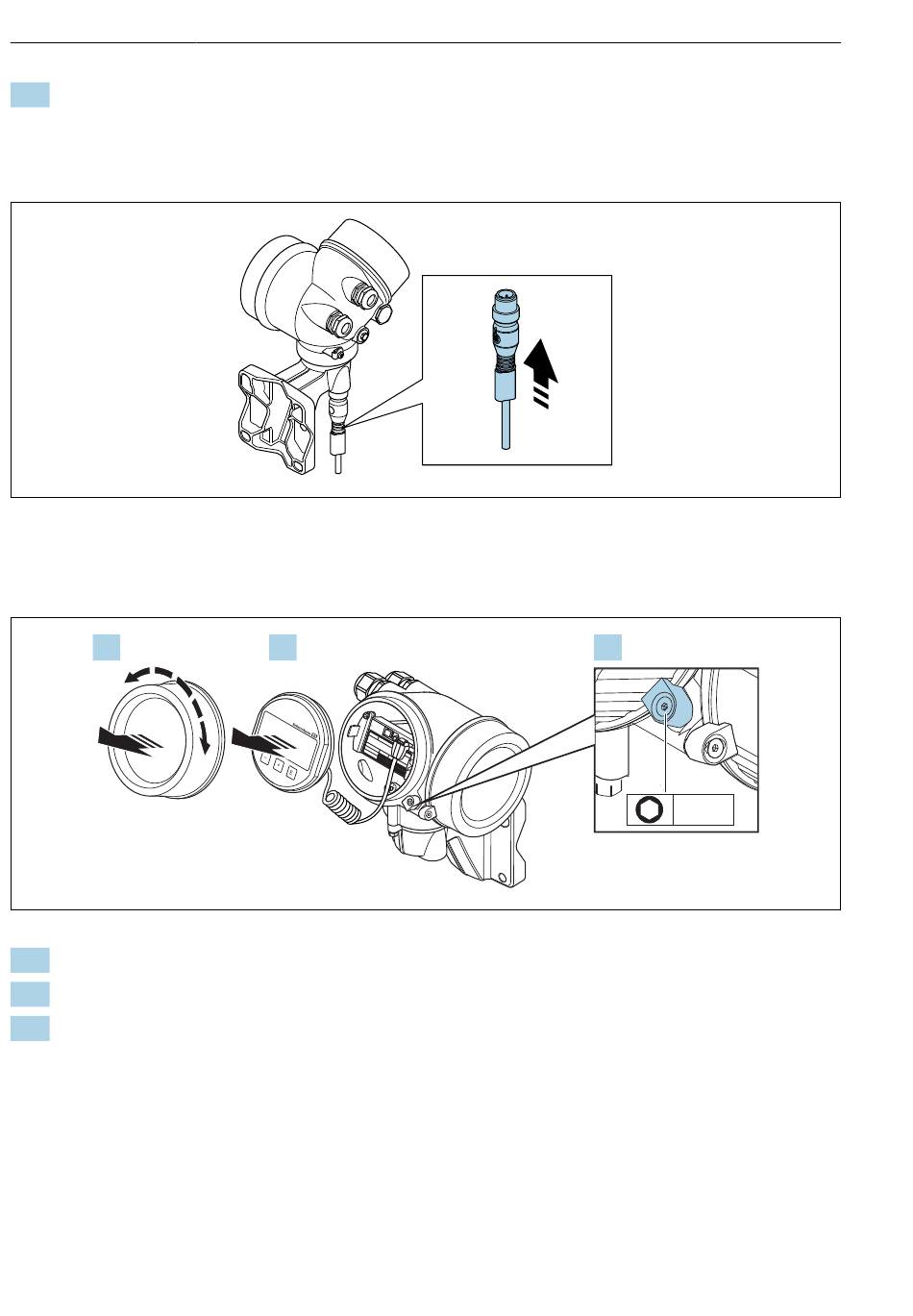

Messumformer anschließen
Messumformer über Stecker anschließen
‣
Stecker anschließen.
Messumformer über Klemmen anschließen
2.
1. Sicherungskralle Elektronikraumdeckel lösen.
2. Elektronikraumdeckel abschrauben.
3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Ver-
riegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufste-
cken.
28
Durchflussmessgerät Proline 200 PROFINET mit Ethernet-APL
3. 1.
3 mm
Endress+Hauser
A0034172
A0034173
