Elektrischer Anschluss
wird folgende Reihenfolge der Arbeitsschritte empfohlen:
1. Messaufnehmer und Messumformer montieren.
2. anschließen.
3. Messumformer anschließen.
Die Anschlussart des Verbindungskabels im Messumformergehäuse ist abhängig von der
Zulassung des Messgeräts und der Ausführung des verwendeten Verbindungskabels.
Bei folgenden Ausführungen ist der Anschluss im Messumformergehäuse nur über
Anschlussklemmen möglich:
• Bestellmerkmal "Elektrischer Anschluss", Option B, C, D
• Bestimmten Zulassungen: Ex nA, Ex ec, Ex tb und Division 1
• Verwendung eines verstärkten Verbindungskabels
Bei folgenden Ausführungen erfolgt der Anschluss im Messumformergehäuse über
M12-Gerätestecker:
• Allen anderen Zulassungen
• Verwendung des Verbindungskabels (Standard)
Der Anschluss des Verbindungskabels im Anschlussgehäuse des Messaufnehmers erfolgt
immer über Anschlussklemmen (Anziehdrehmoment für die Schrauben der Kabelzu-
gentlastung: 1,2 ... 1,7 Nm).

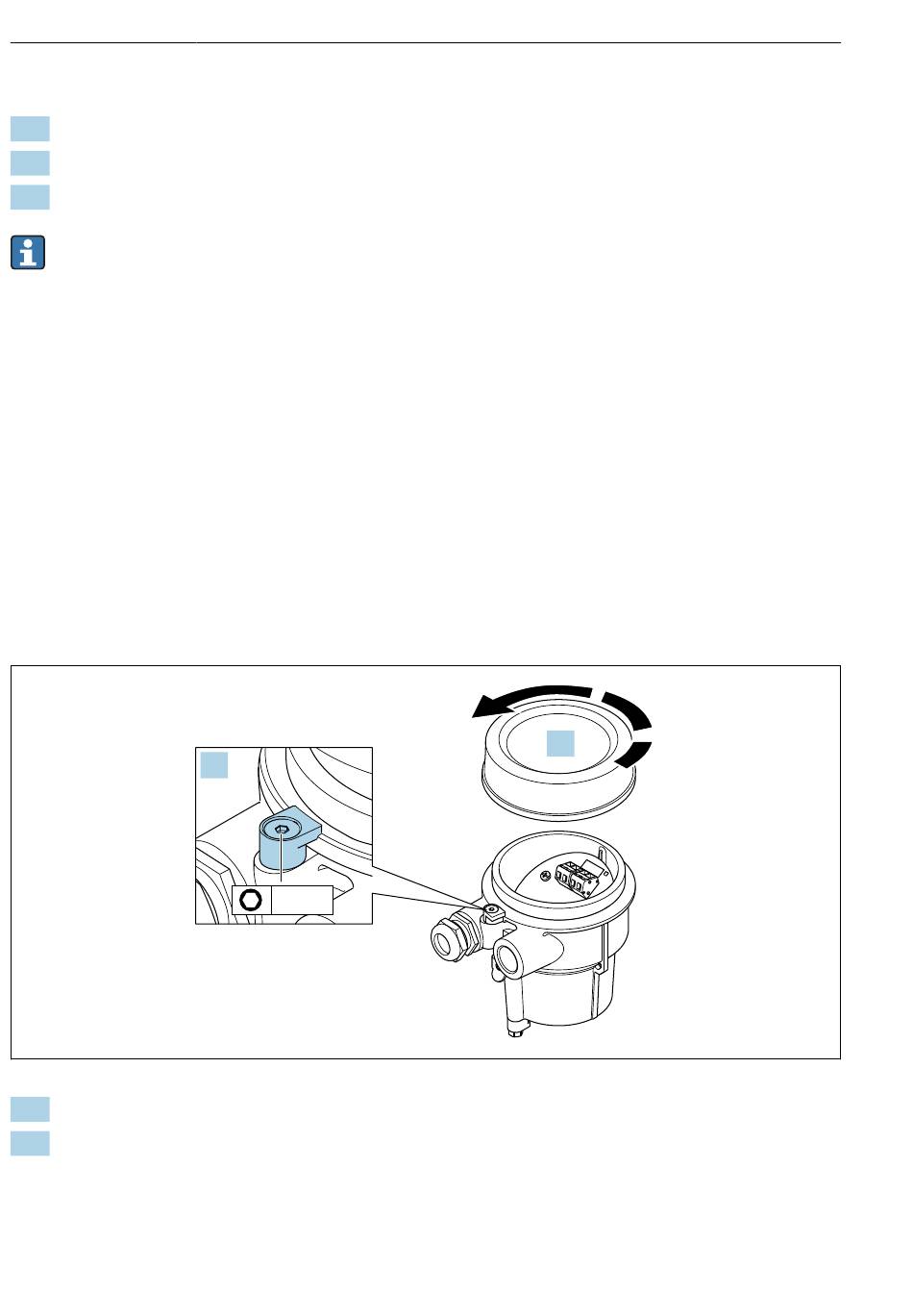

Anschlussgehäuse Messaufnehmer anschließen
1. Sicherungskralle lösen.
2. Gehäusedeckel abschrauben.
26
1.
3 mm
Durchflussmessgerät Proline 200 PROFINET mit Ethernet-APL
2.
A0034167
