Elektrischer Anschluss

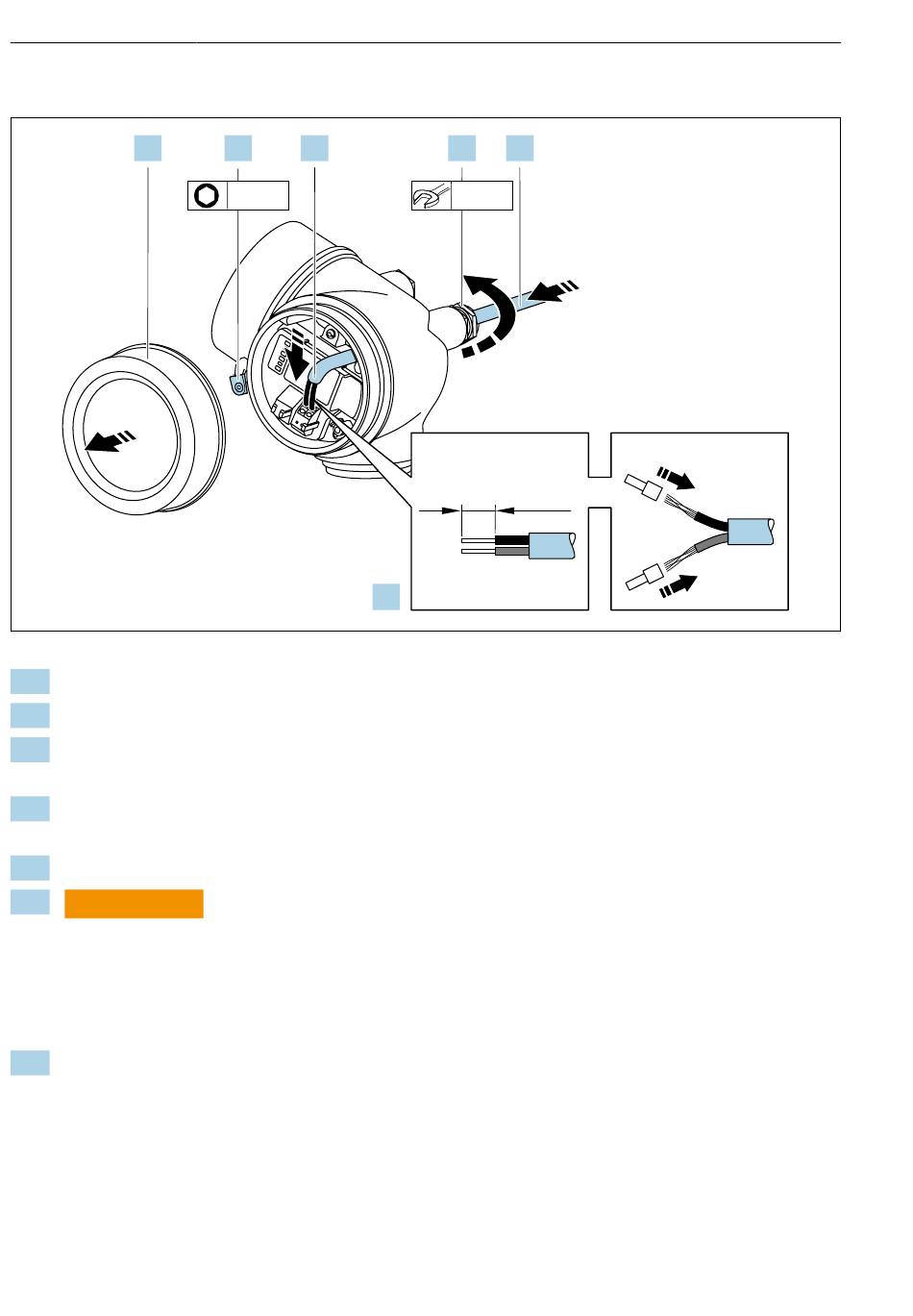

Anschluss über Anschlussklemmen
2.
1. Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungs-
ring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbrin-
gen.
5. Kabel gemäß Klemmenbelegung anschließen .
6.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer
Trockenschmierung beschichtet.
Kabelverschraubungen fest anziehen.
7. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
24
1. 5.
3 mm
4.
Durchflussmessgerät Proline 200 PROFINET mit Ethernet-APL
6. 3.
20 mm
10 (0.4)
mm (in)
A0048825
