Durchflussmessgerät Proline 200 PROFINET mit Ethernet-APL
1.
5.

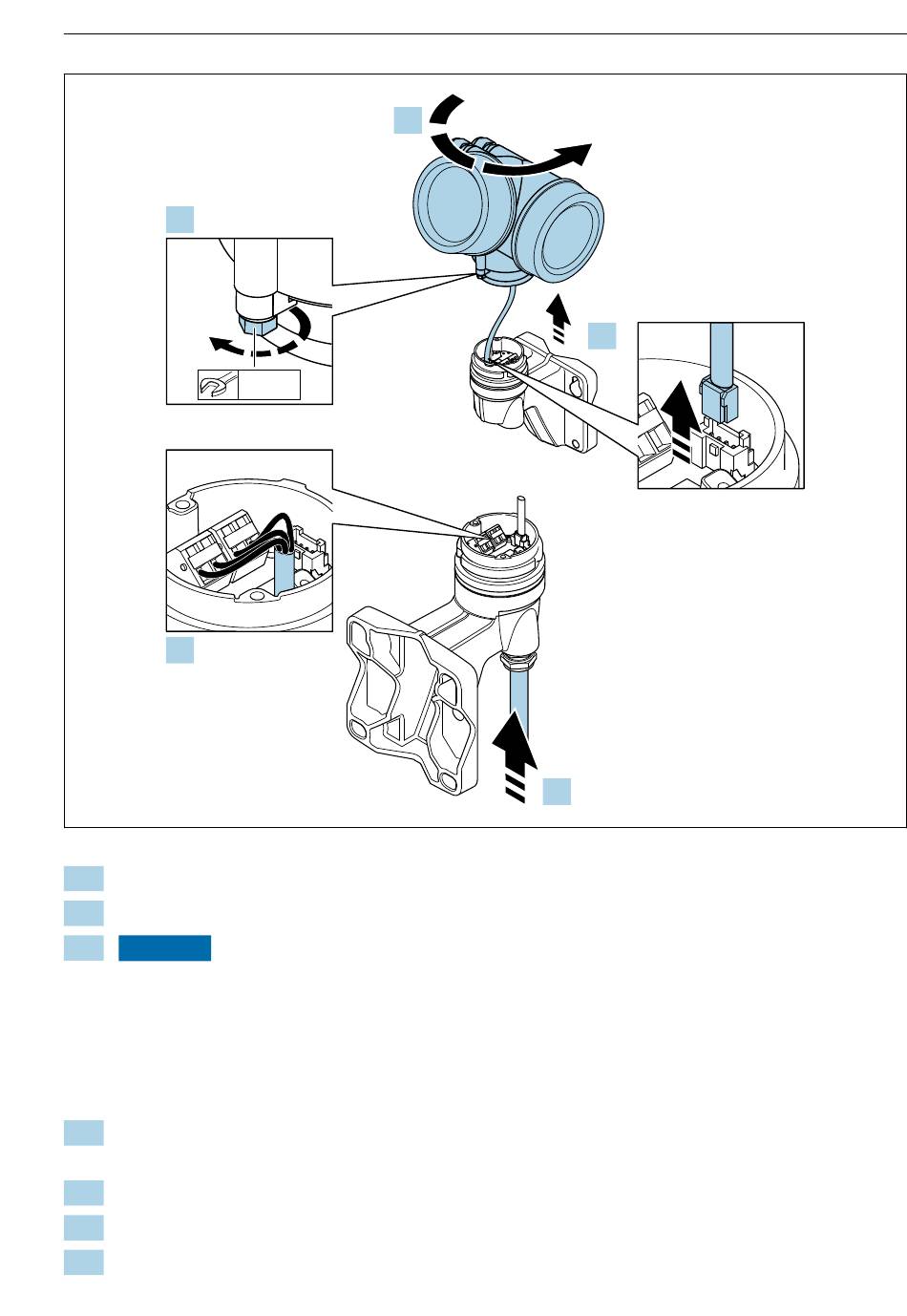

1. Sicherungskralle Messumformergehäuse lösen.
2. Messumformergehäuse um ca. 20° nach rechts drehen.
3. HINWEIS
Die Anschlussplatine des Wandgehäuses ist mit der Elektronikplatine des Messum-
formers über ein Signalkabel verbunden!
‣
Bei Anheben des Messumformergehäuses auf das Signalkabel achten.
Messumformergehäuse anheben, Signalkabel von der Anschlussplatine des Wandhal-
ters ausstecken und Messumformergehäuse entfernen.
4. Kabelverschraubung lösen und Verbindungskabel einführen (das kürzer abisolierte Ende
des Verbindungskabels verwenden).
5. Verbindungskabel verdrahten →  3,  20.
6. Messumformergehäuse in umgekehrter Reihenfolge wieder zusammenbauen.
7. Kabelverschraubung fest anziehen.
Endress+Hauser
2.
8 mm
~20°
3.
4.
Elektrischer Anschluss
A0041608
