Endress+Hauser Proline 200 Kurzanleitung Seite 27

Durchflussmessgerät Proline 200 PROFINET mit Ethernet-APL
 5 Beispielgrafik
Verbindungskabel (Standard, verstärkt)

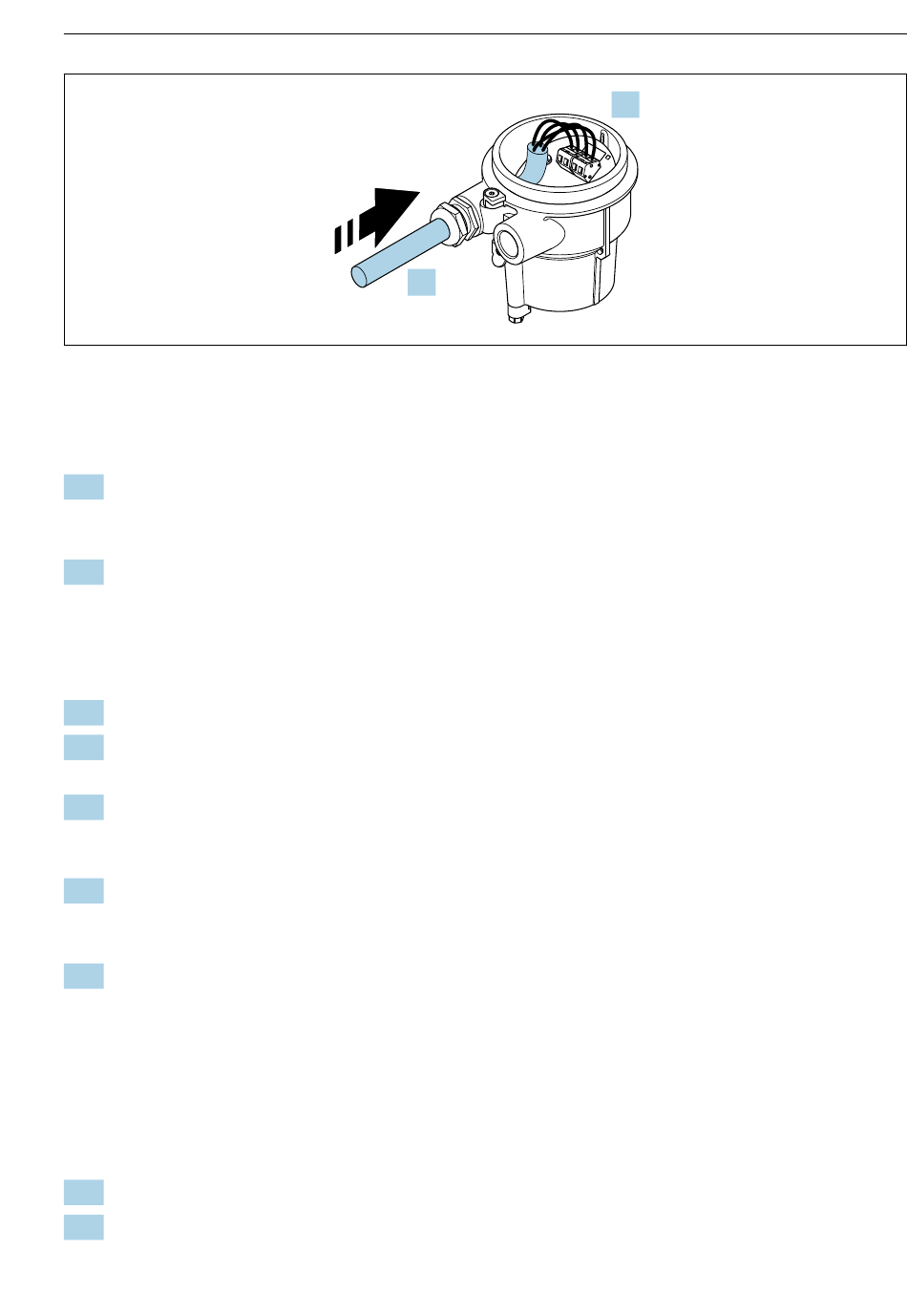

3. Verbindungskabel durch Kabeleinführung in das Anschlussgehäuse einführen (bei Ver-
bindungskabel ohne M12-Gerätestecker: Das kürzer abisolierte Ende des Verbindungs-
kabels verwenden).
4. Verbindungskabel verdrahten:
 Klemme 1 = braunes Kabel
Klemme 2 = weißes Kabel
Klemme 3 = gelbes Kabel
Klemme 4 = grünes Kabel
5. Kabelschirm über Kabelzugentlastung anschließen.
6. Die Schrauben der Kabelzugentlastung mit einem Anziehdrehmoment in einem Bereich
von 1,2 ... 1,7 Nm anziehen.
7. Anschlussgehäuse in umgekehrter Reihenfolge wieder zusammenbauen.
Verbindungskabel (Option Masse Druck-/Temperaturkompensiert)
3. Verbindungskabel durch Kabeleinführung in das Anschlussgehäuse einführen (bei Ver-
bindungskabel ohne M12-Gerätestecker: Das kürzer abisolierte Ende des Verbindungs-
kabels verwenden).
4. Verbindungskabel verdrahten:
 Klemme 1 = braunes Kabel
Klemme 2 = weißes Kabel
Klemme 3 = grünes Kabel
Klemme 4 = rotes Kabel
Klemme 5 = schwarzes Kabel
Klemme 6 = gelbes Kabel
Klemme 7 = blaues Kabel
5. Kabelschirm über Kabelzugentlastung anschließen.
6. Die Schrauben der Kabelzugentlastung mit einem Anziehdrehmoment in einem Bereich
von 1,2 ... 1,7 Nm anziehen.
