Benutzerhandbuch
5 Elektrischer Anschluss
DI-Anschluss (Not-Aus-Trockenkontakt): Der potenzialfreie Kontakt kann als Not-Aus-
Kontakt konfiguriert werden. Verwenden Sie eine der folgenden Methoden zur Konfiguration.
Methode 1: Wenn der DI (+)-Kontakt und der DI (-)-Kontakt durch einen extern gesteuerten
Schalter kurzgeschlossen werden (der externe Schalter kann als Schließer oder Öffner kon-
figuriert werden), schaltet sich der Wechselrichter sofort ab.
Methode 2:Passive Valid kann eingestellt werden. Wenn Passive Valid auf der iSolarCloud
aktiviert ist, arbeiten die Wechselrichter normal, wenn der DI(+)-Kontakt und der DI(-)-Kon-
takt durch einen extern gesteuerten Schalter kurzgeschlossen werden, und die Wechsel-
richter stoppen sofort, wenn der DI(+)-Kontakt und der DI(-)-Kontakt getrennt werden.
Die potenzialfreien Kontakte unterstützen nur den passiven Schaltereingang.

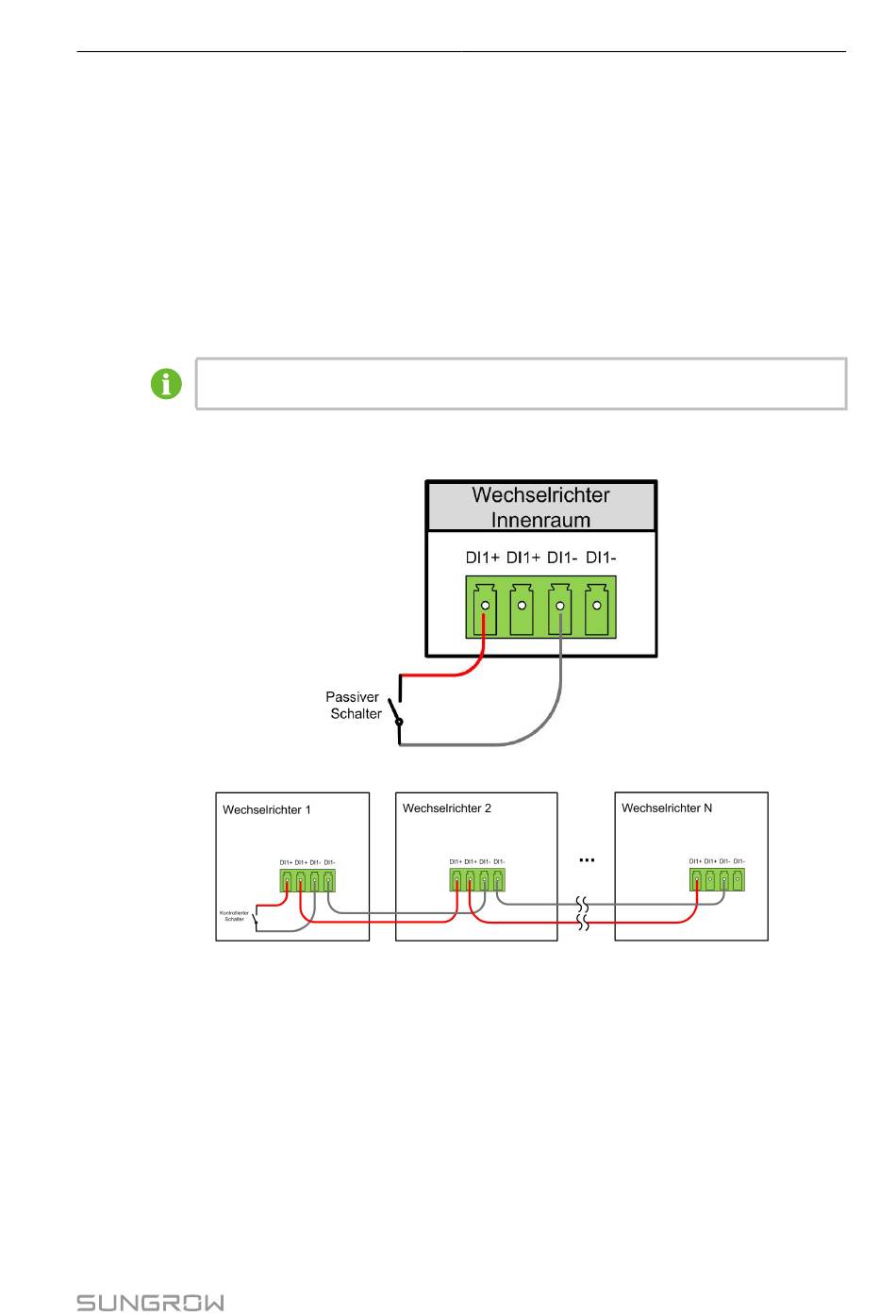

Die folgende Abbildung zeigt die typische Anwendung des lokalen Stopp-Trockenkontakts.
Abbildung 5-10 Lokaler Stopp-Kontakt
Abbildung 5-11 Daisy-Chain-Topologie
Bei der Verdrahtung von DI-Trockenkontakten ist darauf zu achten, dass der maximale Ver-
drahtungsabstand den Anforderungen in
"10.2 Abstand bei der Verkabelung von DI-
Trockenkontakt".
5.10.2 Verdrahtungsverfahren
Für die Verdrahtung des Klemmenblocks siehe
Kapitel"5.9.3 Anschlussverfahren (Klemm-
leiste)"
zur Realisierung von Fehlerausgang, Notabschaltung. Für die Notabschaltung (pas-
sive valid), aktivieren Sie die Funktion auf iSolarCloud, siehe
"7.8.2
Betriebsparameter".
63
