Produktbeschreibung
2
2.1
Einführung in das System
Der Wechselrichter ist ein trafoloser 3-phasiger netzgekoppelter PV-Wechselrichter. Als in-
tegraler Bestandteil der PV-Anlage dient der Wechselrichter dazu, den von den PV-Modulen
erzeugten Gleichstrom in netzkonformen Wechselstrom umzuwandeln und in das öffentliche
Stromnetz einzuspeisen.
Die bestimmungsgemäße Verwendung des Wechselrichters ist in der folgenden Abbildung
dargestellt.
WARNUNG
Der Wechselrichter darf nicht an einen PV-Strang angeschlossen werden, der eine
positive oder negative Erdung erfordert.
Schließen Sie keine lokale Last zwischen dem Wechselrichter und dem Wechsel-
strom-Schutzschalter an.
HINWEIS
Der Betrieb des Wechselrichters gilt nur für die in diesem Handbuch beschriebe-
nen Szenarien.
Die PV-Module der Anlage müssen der Norm IEC 61730-1 (2016) Klasse Ⅱ(2.1)
entsprechen.
Der Wechselrichter ist nur für die in diesem Handbuch beschriebenen Verwen-
dungszwecke bestimmt.
PV-Stränge
A
Pun-
Beschreibung
kt
B
Wechselrichter

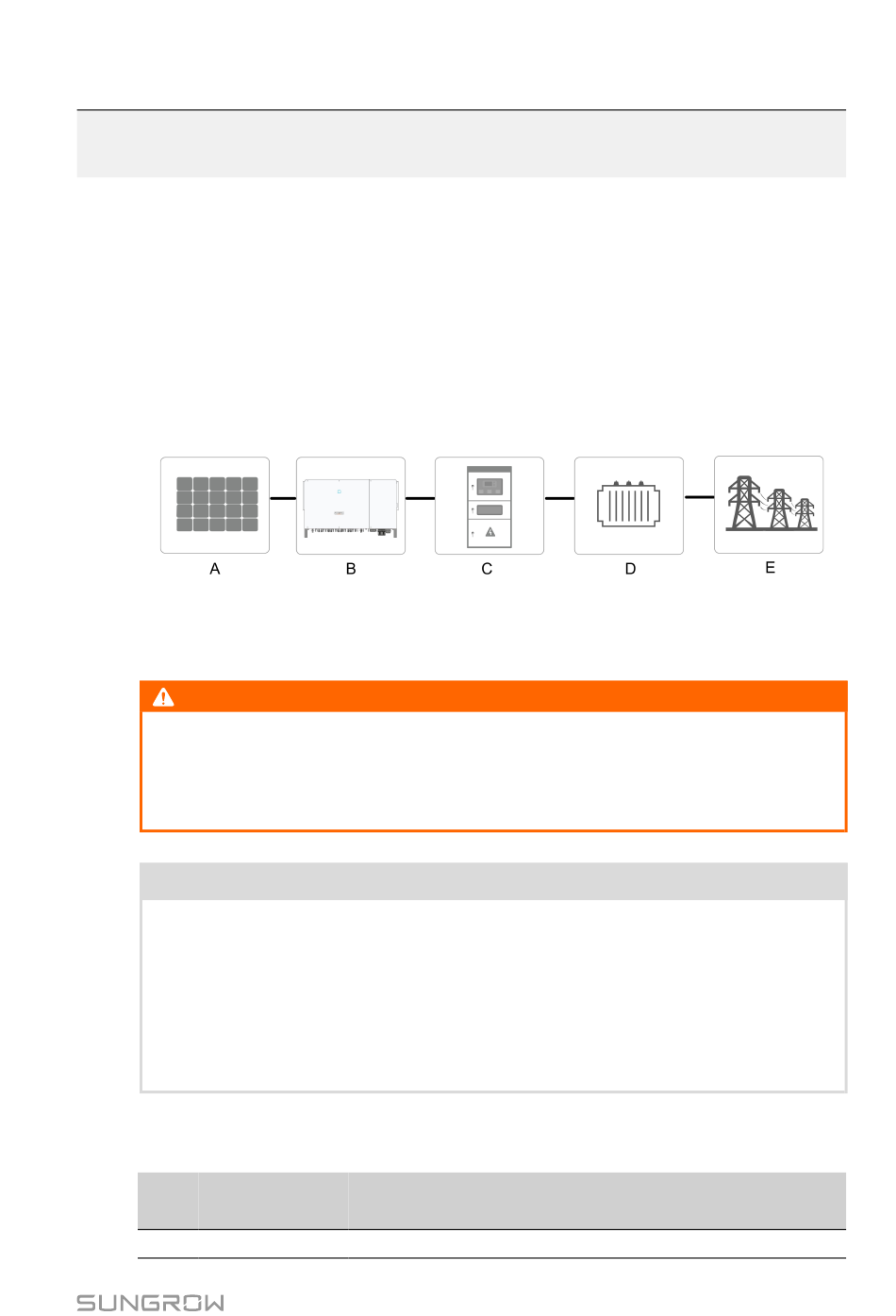

Abbildung 2-1 Wechselrichter-Anwendung in PV-Anlagen
Monokristallines Silizium; polykristallines Silizium und Dünn-
schicht ohne Erdung.
Hinweis
SG110CX/SG110CX-20/SG110CX-NI
