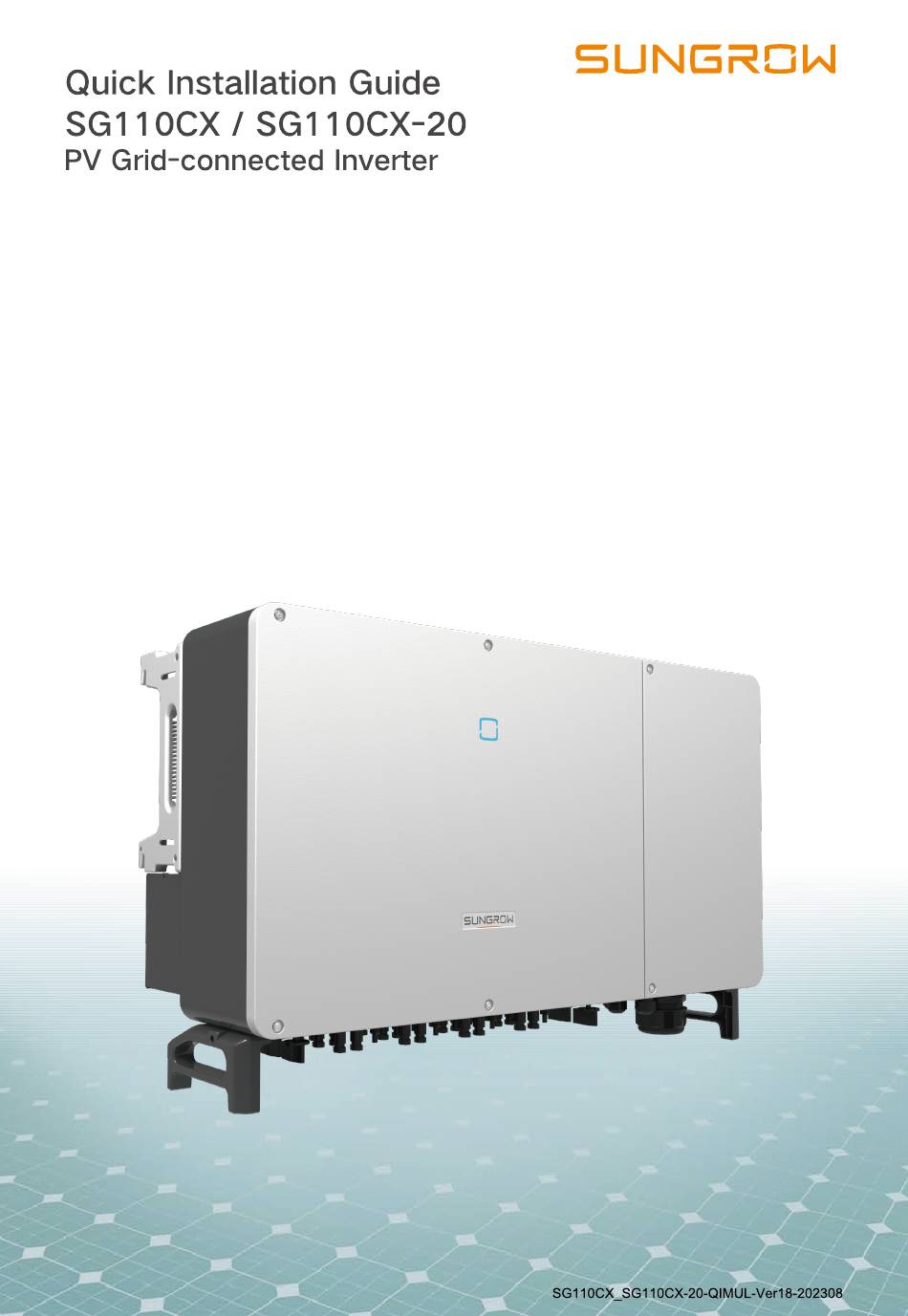

- Seite 1 SUNGROIÅ Quick Installation Guide 1 OCX / SGI 1 OCX-20 PV Grid-connected Inverter SUNGROÅ SGI locx SGI IOCX-20-QIMUL-Ver18-202308...
- Seite 2 Any violation could result in personal death or injury or device damage, and will void the warranty. Safety Please follow the safety instructions related to the PV strings and the utility grid. Otherwise, SUNGROW shall not be held liable for any damage caused...
- Seite 3 March 31 , 2015) (RoHS) • The radio equipment directive 2014/53/ElJ (L 153/62, May 22, 2014) (RED) SUNGROW confirms herewith that the products described in this document are in compliance with the fundamental requirements and other relevant provisions of the abovementioned directives.
- Seite 4 Product Introduction Appearance 1 LED indicator 2. Warning symbols, nameplate, and QR code 3 Additonal grounding terminals 4. Bottom handles 5 Side handles 6. Mounting ear 7. Wiring area *Devices for Australia and New Zealand are not equipped with DC switches. Dimensions 1051 mm 1087mrn...
- Seite 5 Environment Requirements Convenient for operation gas near the installation Up side down Vertical tilting backward Leaning forward Please consult SUNGROW before tilting backwards the inverter and install it in floating power plants 2600mrn 2800mm* 2 400mm 21000mm In case the distance...
- Seite 6 Secure the mounting-bracket With MIO bolts Fastening sequence Mounting -bracket Full threaded bolt Metal bracket Flat washer Spring washer Hex nuts Hang the inverter to the mounting-bracket Fix the inverter with x 65 screws Electrical Connection Overview Inverter Gird PV Strings Monitoring device ;------------ß----------------:...
- Seite 7 Additional Grounding Connection A NOTICE • Since the inverter is a transformerless inverter, neither the negative pole nor the positive pole of the PV string can be grounded. Otherwise, the inverter will not operate normally, • There are two terminals. Use at least one of them to ground the inverter.
- Seite 8 AC Connection NOTICE • Before connecting the inverter to the grid, ensure the grid voltage and frequency comply with requirements • Disconnect the AC side circuit breaker and prevent it from inadvertent reconnection • Observe the pin assignment of AC terminal block If a phase wire is connected to the PE"...
- Seite 9 Strip the cable insulation and Tighten the cable lug Lead cable through cable gland insert the crimp contacts Positive Insulator Positive Crimp 7 mm Contact 2.5-3N Cable Gland • ecr Negative Insulator Rotate DC switches to the Remove the waterproof cover Confirm the polarity Of the PV OFF"...
- Seite 10 Terminal Block Loosen the swivel nut of the communication Lead the cable through the Strip the cable jacket and terminal and select an appropriate seal swivel insulation layer 7 mm 4.5-6mm 6-12mm 13-18mm Secure the cable to the terminal Insert the terminal base into...
- Seite 11 Commission Inspection before Commissioning Result Items All equipment has been reliably installed DC and AC switches are in the "OFF" position. The ground cable is properly and reliably connected. The AC cable is properly and reliably connected The DC cable is properly and reliably connected The communication cable is properly and reliably connected.
- Seite 12 iSolarCloud Brief Introduction The iSolarCIoud APP can establish communication connection to the inverter via the Bluetooth, thereby achieving near-end maintenance on the inverter. Users can use the APP to view basic information, alarms, and events, set parameters, or download ogs, etc *In case the communication module Eye, WiFi or WiNet S is available, the iSolarC oud APP can also estab iSh communication connection to the inverter via the mobile data or WiFi, thereby achieving remote maintenance on the inverter.
- Seite 13 Step3 Enter the identity verification Step4 After finishing the settings, tap TUNR ON screen after Bluetooth connection DEVICE at the upper right corner and the device established. will be initialized. The App will send start instructions and the device will start and operate. ON DEVCE IDENTITY VERIFICATION...
- Seite 14 • Vergewissern Sie sich vor der Installation, dass der Paketinhalt gemäß der Packliste vollständig und funktionsfähig ist. Wenden Sie sich an SUNGROW Oder den Händler, wenn Sie beschädigte Oder fehlende Komponenten feststellen. • Das Kabel muss intakt und gut isoliert sein. Das Betriebspersonal muss stets eine angemessene persönliche...
- Seite 15 • Beschränkung der Verwendung bestimmter gefährlicher Stoffe 2011/65/El_J (08 06 2011 L 174/88) und 2015/863/ElJ (31 03 2015 L 137/10) (RoHS) • FunkanIagen-RichtIinie 2014/53/EU (22 5 2014 L 153/62) (RED) SUNGROW bestätigt hiermit, dass die in diesem Dokument beschriebenen Produkte den grundlegenden Anforderungen anderen einschlägigen Bestimmungen der vorstehenden Richtlinien entsprechen Die vollständige EU-Konformitätserklärung...
- Seite 16 Produkteinführung Erscheinungsbild 1 _LED-Anzeige 2. Warnsymbole, Typenschild und OR-Code 3. Zusätzliche Erdungsklemmen 4. Tragegriffe 5. Seitengriffe 6. Befestigungsbügel 7 Anschlussbereich Abmessungen 361,6 1.051 mm 1087mm 1031 mm Halterung Wechselrichter *Das hier gezeigte Bild dient lediglich der allgemeinen Orientierung Das gelieferte Produkt kann abweichen...
- Seite 17 Wandmaterial Umgebungsbedingungen Geeignet für den Betrieb in der Nähe des Installationsorts Umgedreht Vertikal Nach hinten geneigt Nach vorne geneigt Bitte kontaktieren Sie SUNGROW, bevor Sie den Wechselrichter in einer nach hinten geneigten Position verwenden Oder eine Installation in einem schwimmenden Kraftwerk durchführen...
- Seite 18 Befestigen Sie die Montagehalterung mit MIO Schrauben Befestigungsreihenfolge Halterung Voller Gewindebolzen Metallbügel Unterlegscheibe Federscheibe 35Nm Sechskantmuttern Hängen Sie den Wechselrichter an der Befestigen Sie den Wechselrichter mit M6x65 Schrauben Wandhalterung auf_ Elektrischer Anschluss Uberblick Wechselrichter Versorgungsnetz Überwachungsgerät PV-Stränge Kabelanforderungen Außendurchmesser (mm) Querschnitt (mm2) Nein Kabel...
- Seite 19 Zusätzlicher Erdungsanschluss HINWEIS • Da es ein transformatorloser Wechselrichter ist, darf weder der positive Gleichstrompol noch der negative Gleichstrompol des PV-Strangs geerdet sein. • Es gibt zwei Erdungsklemmen. Verwenden Sie mindestens eine davon, um den Wechselrichter zu erden • Tragen Sie Farbe auf die Erdungsklemme auf, um die Korrosionsbeständigkeit nach dem Anschluss...
- Seite 20 Wechselstromanschluss HINWEIS Vergewissern Sie sich vor dem Anschluss an das Versorgungsnetz, dass Netzspannung und Netzfrequenz den Anforderungen des Wechselrichters entsprechen Trennen Sie den externen Wechselstromschutzschalter und verhindern Sie, dass er versehentlich wieder zugeschaltet Wird Beachten Sie die Pinbelegung des Wechselstromklemmenblocks Wenn eine Phasen-Ader an die Klemme „PE"...
- Seite 21 Entfernen Sie die Aderisolation Führen Sie das Kabel durch die Crimpen Sie den Kabelschuh und führen Sie die Crimpkontakte Kabelverschraubung Positiver Positiver Isolator 7 mm Crimp-kon akt C 2.5—3 N m Kabelver- schraubung Negativer Isolator 7 mm Crimp kontakt O Entfernen Sie die wasserdichte Uberprüfen Sie die Polarität des Abdeckung der PV-KIemme...
- Seite 22 Klemmenblock Lösen Sie die Überwurfmutter Entfernen Führen Sie das Kabel durch Kommunikationsanschlusses und verwenden die Übenwurfmutter Kabelmantel Sie eine geeignete Dichtung Aderisolation wie dargestellt 7 mm 6— 12mm 13— 18m«-n Befestigen Sie die Kabeladern Stecken Sie den Klemmsockel Ziehen Sie die Überwurfmutter fest in die entsprechende Klemme Klemmensockel...
- Seite 23 Inbetriebnahme Inspektion vor der Inbetriebnahme Ergebnis Punkte Nein Alle Geräte Sind zuverlässig installiert worden Gleichstrom- und Wechselstrom Schalter befinden sich in der Position „AIJS" Das Erdungskabel ist ordnungsgemäß und zuverlässig angeschlossen. Das Wechselstrom-KabeI ist ordnungsgemäß und zuverlässig angeschlossen Das Gleichstrom-KabeI ist ordnungsgemäß und zuverlässig angeschlossen. Das Kommunikationskabel ist ordnungsgemäß...
- Seite 24 iSolarCloud Kurze Einführung Die iSolarCIoud APP kann über Bluetooth eine Kommunikationsverbindung zum Wechselrichter aufbauen, wodurch eine nahezu vollständige Wartung des Wechselrichters ermöglicht Wird Benutzer können die App venvenden, um grundlegende Informationen, Alarme und Ereignisse anzuzeigen, Parameter festzulegen Oder Protokolle herunterzuladen etc. *Falls das Kommunikationsmodul EyeM4, WiFi Oder WiNet-S vorhanden ist, kann die iSolar-CIoud App auch über WLAN eine Kommunikationsverbindung zum Wechselrichter herstellen und so eine Fernwartung des Wechselrichters ermöglichen Herunterladen...
- Seite 25 Schritt 3 Rufen Sie den Bildschirm Schritt 4 Nach Abschluss der Einstellungen tippen Identitätsüberprüfung auf, nachdem die Sie auf „TUNR ON DEVICE" in der oberen rechten Bluetooth-Verbindung hergestellt wurde. Ecke, um das Gerät zu initialisieren Die App beginnt mit dem Senden von Anweisungen das Gerät Wird für den Betrieb hochgefahren.
- Seite 26 Weitere Informationen im OR-Code Oder unter http://support_sungrowpower.com/ SUNGROIÅ Specifications are subject to changes without advance notice 0029 ,4130...
