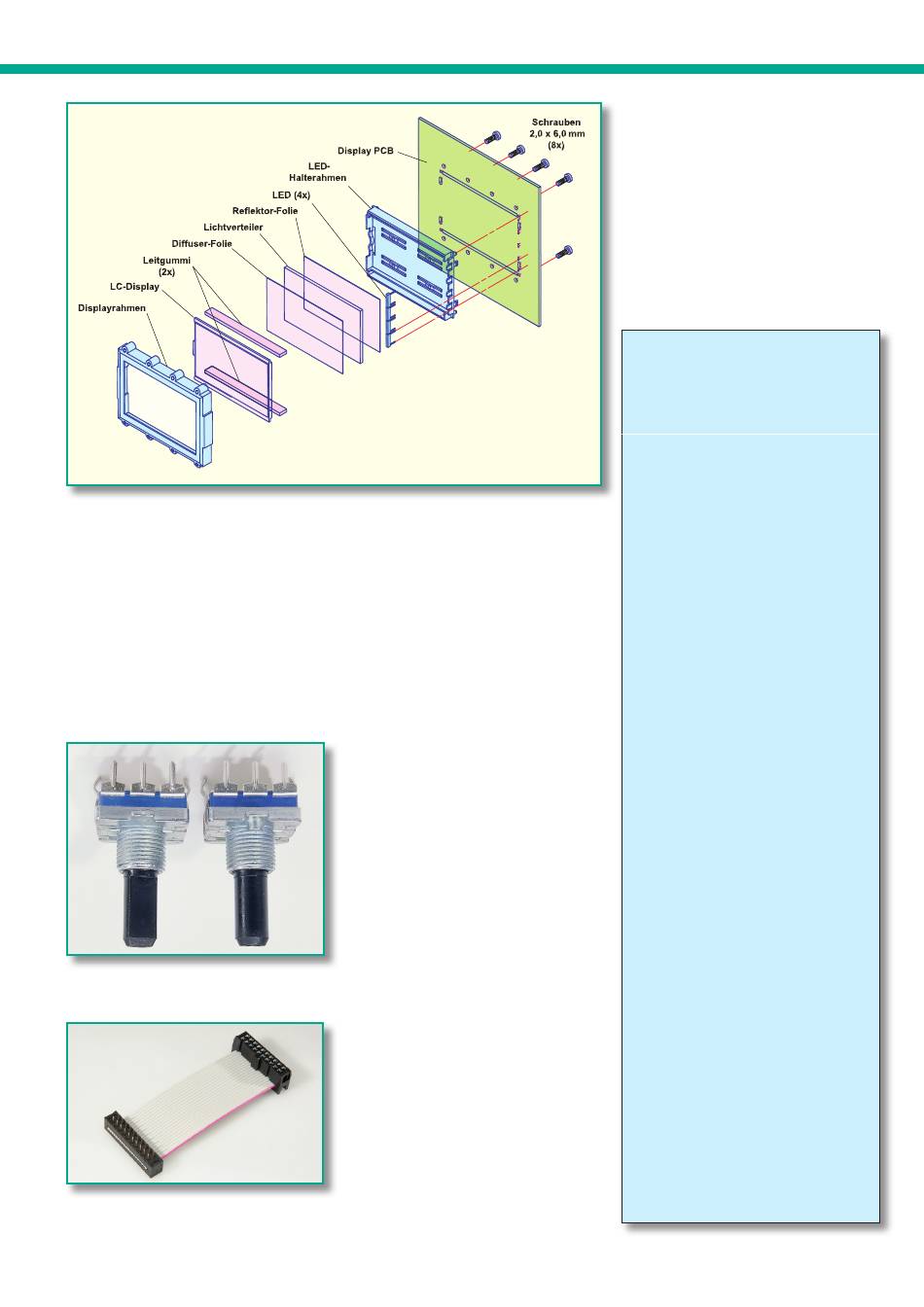

Bild 72: Aufbau und Montage des hinterleuchteten LC-Displays
und T 204) und einer Schraube M3 x 6 mm
fest am Kühlkörper angeschraubt. Die An-
schlusspins sind danach an die zugehörigen 
Lötstifte anzulöten.
Es ist zweckmäßig, nun alle am Kühl-
körper  montierten  Komponenten  auf 
eventuelle Kurzschlüsse zum Kühlkörper 
hin zu überprüfen. 
Abbildung 65 zeigt die am Kühlkörper 
montierten Bauelemente der Lade-/Entla-
de-Endstufe 1 und Abbildung 66 die ent-
sprechenden Bauteile für die Endstufe 2.
Bild 73: Die Führungsnase des In-
krementalgebers (rechts) wird abge-
schnitten (links).
Bild 74: 20-poliges Flachbandkabel zur
Verbindung der Platinen
Danach sind unter Beachtung der
korrekten Polarität die noch fehlenden
Elekt rolyt-Kondensatoren C 103, C 104,
C 110 und C 111 einzulöten.
Die  Anschlüsse  der  Speicherdrossel 
L 100 sind von der Platinenoberseite durch
die zugehörigen Bohrungen zu führen.
Bevor das Verlöten der Anschlüsse an der
Platinenunterseite  erfolgt,  ist  die  Spule 
mit einem hitzebeständigen Kabelbinder
festzusetzen. Nach dem Verlöten mit viel
Lötzinn werden an der Platinenunterseite
die überstehenden Drahtenden direkt ober-
halb der Lötstellen abgeschnitten.
Im nächsten Arbeitsschritt sind die Shunt-
Widerstände R 100, R 141 und R 142 aus
Manganindrahtabschnitten  von  37  mm 
Länge herzustellen (Abbildung 67).
Diese Manganindrahtabschnitte werden
mit 32 mm langen Glasfaser-Isolierschläu -
chen überzogen und entsprechend Abbil-
dung 55 gebogen. Nach dem Einlöten in die
Platine müssen jeweils 32 mm Länge des 
Widerstandsdrahtes wirksam bleiben.
Für den weiteren Aufbau werden Lei-
tungsabschnitte entsprechend Abbildung 68 
vorbereitet. Die Leitungsabschnitte sind
entsprechend  der  angegebenen  Längen 
abzuisolieren, zu verdrillen und vorzu-
verzinnen.
Am Kühlkörper-Temperatursensor sind 
danach die Leitungsabschnitte 1 und 2 an-
zulöten und entsprechend  A bbildung 69 er-
folgt am Sensor die Isolierung mit Schrumpf-
schlauchabschnitten.
Zur besseren thermischen Kopplung ist 
der Sensor an der abgeflachten Seite leicht 
mit  Wärmeleitpaste  zu  bestreichen.  Die 
Befestigung am Kühlkörper ist mit einer 
Metallschelle, einer Schraube M3 x 8 mm
und einer Zahnscheibe vorzunehmen.
Nun werden die Leitungen des Sensors
verdrillt, von oben durch die zugehörigen
Platinenbohrungen geführt und an der
Platinenunterseite verlötet.
Der zur Erfassung der Umgebungstem-
peratur dienende Temperatursensor SAX 2 
ist an der Platinenunterseite (SMD-Bestü-
ckungsseite) wie in Abbildung 70 darge-
stellt anzulöten.
Die Leitungsabschnitte 3 und 4 werden
entsprechend  Abbildung  71  jeweils  mit 
5 Windungen durch den zugehörigen Fer-
ritkern gefädelt. Nachdem diese zur Entstö-
Stückliste:
Akku-Lade-Center
ALC 5000 Mobile
Displayeinheit
Widerstände:
33 Ω/SMD/0805 ............... R501–R504
1 kΩ/SMD/0805 .....R505, R517–R520
2,2 kΩ/SMD/0805 ............ R514–R516
22 kΩ/SMD/0805 ........................R500
82 kΩ/SMD/0805 ........................R507
100 kΩ/SMD/0805 ........... R508–R512
Kondensatoren:
22 pF/SMD/0805 .............. C501, C502
4,7 nF/SMD/0805 ............. C503, C504
100 nF/SMD/0805 ....C500, C505–C509
100 µF/16 V .................................C510
Halbleiter:
ELV06548 ...................................IC500
BC848C ....................................... T500
Side-Looking-Lamp, Grün 
..........................................D501–D504
LED, SMD, Rot, low current .......D505
LED, SMD, Grün,
low current .....................D506–D508
LC-Display IS13168E01.........LCD500
Sonstiges:
Quarz, 4,194304 MHz, HC49U4 ....Q500
Inkrementalgeber ...................... DR500
Alu-Drehknopf mit Steckeinsatz,
28 mm .................................... DR500
Mini-Drucktaster, B3F-4050,
1 x ein.........................TA500–TA502
Tastkappe, 10 mm, 
Grau ...........................TA500–TA502
Leiterplattenverbinder, 
   20-polig ...................................ST500
1 LCD-Rahmen
2 Leitgummis
1 Diffusorfolie
1 Lichtverteilplatte, bedruckt
1 Reflektorfolie
1 LCD-Grundrahmen
8 Kunststoffschrauben, 2,5 x 8 mm
1 Pfostenverbinder, 20-polig
8 cm Flachbandkabel, 1,27 mm,
20-adrig
35
