SAM-1C KONFIGURATIONSBEISPIELE
_____________________________________________________________________________________________
2.3.8 4-Kanal-Differenzverstärker :
Diese Version ermöglicht den Anschluss von bis zu 4 symmetrischen Audio-Signalquellen an
unsymmetrische Eingänge. Vier unabhängige Verstärkerkanäle werden durch Verwendung von 2
Differenzverstärker-Modulen SSIM-04Mc realisiert. Die Verstärkung jedes Ausgangs kann getrennt im
Bereich von -20..0 dB eingestellt werden, mit Jumper J1 und J3 können auch Verstärkungen bis zu 6 dB
zugeschaltet werden.
Signalfluss :
EINGANG
SYMMETRISCH
XLR-FEMALE
SYMMETRISCHE EINGANGSSTUFE
CHASSIS
MASSE
2.3.9 2-Kanal-Anpassungsverstärker vollsymmetrisch :
Der SAM-1C ist auch als 2-kanaliger vollsymmetrischer Anpassverstärker lieferbar. In dieser Konfiguration
können 2 symmetrische Audiosignale im Pegel korrigiert werden. In den Eingangsverstärkern kann eine
Pegelabsenkung zwischen 0...-21 dB eingestellt werden. Für jeden Ausgang kann unabhängig eine
Verstärkung von 0...+23 dB über die Spindeltrimmer justiert werden. Ein Kurzschluss an einem Ausgang
hat keinen Einfluss auf andere Ausgänge.
Zusätzlich kann ein asymmetrisches Signal an den Cinchbuchsen entnommen werden. Hier sollten jedoch
keine langen Leitungen angeschlossen werden, da die Kapazität der hier angeschlossenen Kabel auch einen
geringen Einfluss auf die symmetrischen Ausgänge haben kann.

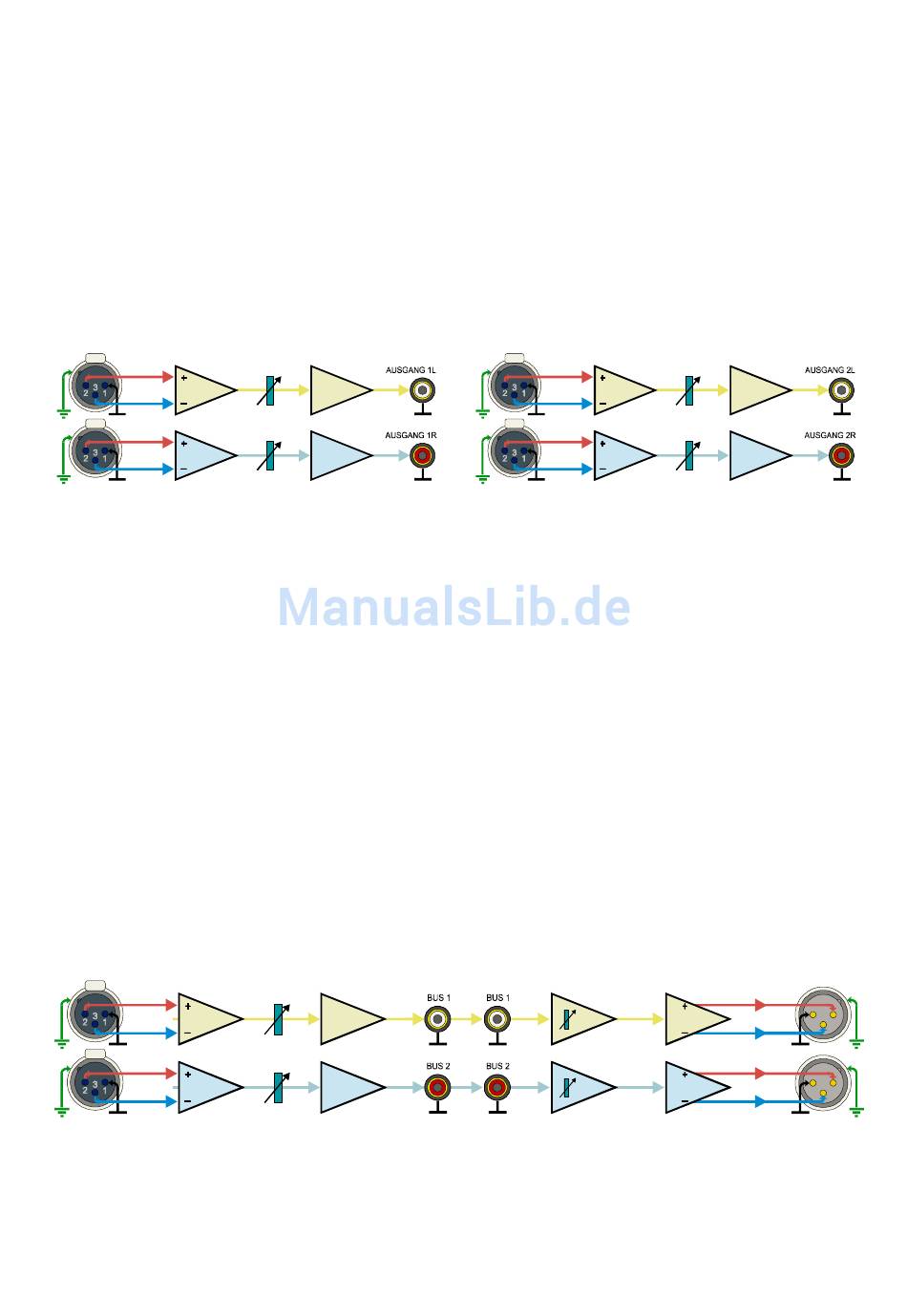

Das folgende Blockschaltbild zeigt als Beispiel eine Konfiguration 2x 1 auf 1. Das SSIM-04Mc-Modul
arbeitet als Differenzverstärker. Das Ausgangssignal dieses Verstärkers wird auf beide Cinchbuchsen des
entsprechenden Kanals und die Eingangsstufen des SSOM-04Mc-Moduls geführt. Die Symmetrie der
Eingangssignale hat keinen Einfluss auf die Symmetrie der Ausgangssignale und umgekehrt.
Vollsymmetrischer Anpassverstärker
EINGANG
SYMMETRISCH
XLR-FEMALE
SYMMETRISCHE EINGANGSSTUFE
CHASSIS
MASSE
SAM-1C/0-4
mit 2 Stereo-Differenzverstärker-Modulen SSIM-04Mc
BUFFERSTUFE
DÄMPFUNG VARIABEL
SAM-1C/2SVS2
BUFFERSTUFE
DÄMPFUNG VARIABEL
EINGANG
SYMMETRISCH
CINCH
XLR-FEMALE
SYMMETRISCHE EINGANGSSTUFE
MASSE
CHASSIS
MASSE
mit je 1 Stück SSIM-04Mc und SSOM-04Mc
CINCH
CINCH
EINGANGSSTUFE
MASSE
MASSE
VERSTÄRKUNG VARIABEL
9
BUFFERSTUFE
DÄMPFUNG VARIABEL
AUSGANG
SYMMETRISCH
SYMMETRISCHE AUSGANGSSTUFE
XLR-MALE
MASSE
CINCH
MASSE
3
1
2
3
1
2
CHASSIS
