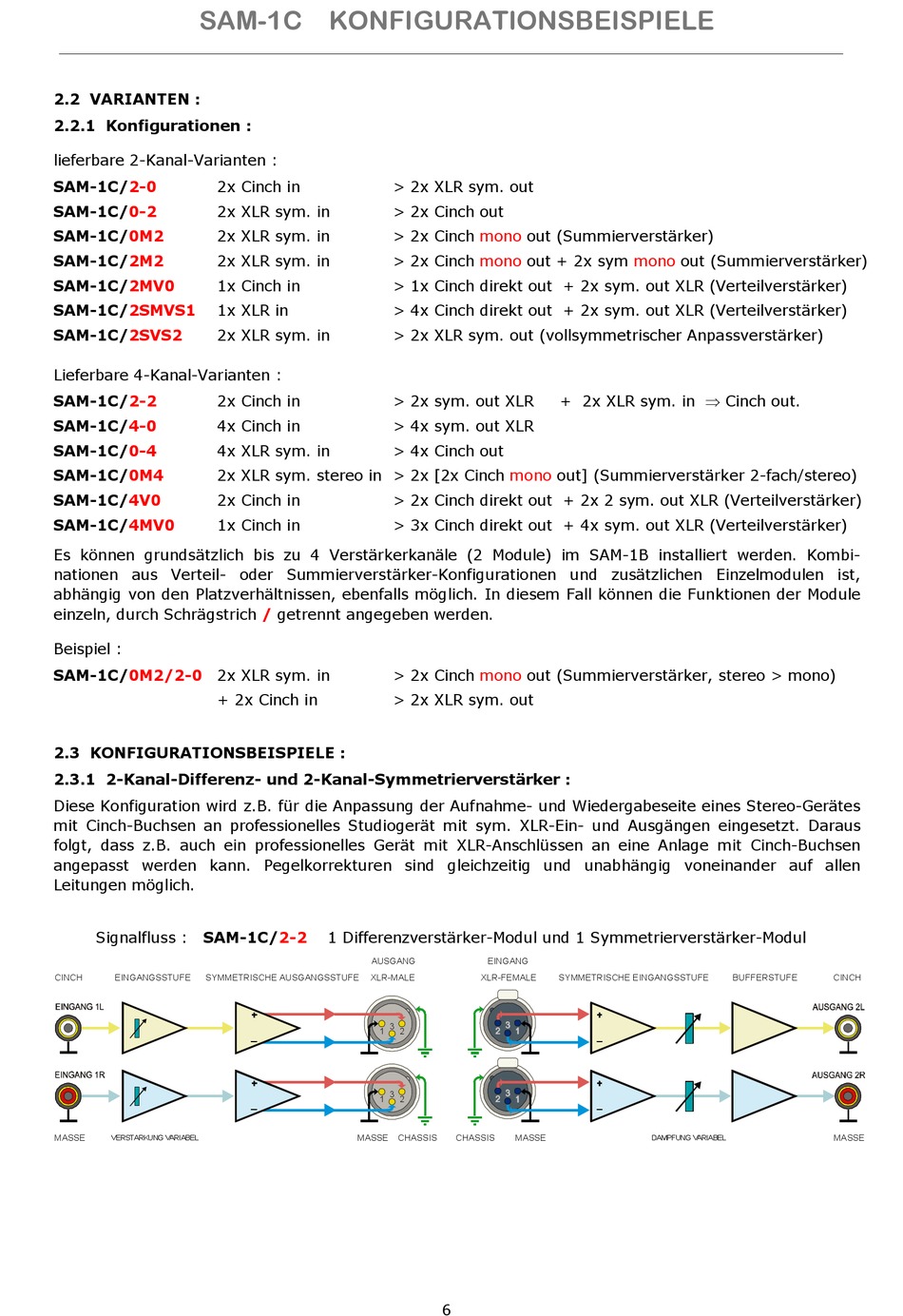

SAM-1C KONFIGURATIONSBEISPIELE
_______________________________________________________________________________________________
2.2 VARIANTEN :
2.2.1 Konfigurationen :
lieferbare 2-Kanal-Varianten :
SAM-1C/2-0
2x Cinch in
SAM-1C/0-2
2x XLR sym. in
SAM-1C/0M2
2x XLR sym. in
SAM-1C/2M2
2x XLR sym. in
SAM-1C/2MV0
1x Cinch in
SAM-1C/2SMVS1
1x XLR in
SAM-1C/2SVS2
2x XLR sym. in
Lieferbare 4-Kanal-Varianten :
SAM-1C/2-2
2x Cinch in
SAM-1C/4-0
4x Cinch in
SAM-1C/0-4
4x XLR sym. in
SAM-1C/0M4
2x XLR sym. stereo in > 2x [2x Cinch
SAM-1C/4V0
2x Cinch in
SAM-1C/4MV0
1x Cinch in
Es können grundsätzlich bis zu 4 Verstärkerkanäle (2 Module) im SAM-1B installiert werden. Kombi-
nationen aus Verteil- oder Summierverstärker-Konfigurationen und zusätzlichen Einzelmodulen ist,
abhängig von den Platzverhältnissen, ebenfalls möglich. In diesem Fall können die Funktionen der Module
einzeln, durch Schrägstrich
Beispiel :
SAM-1C/0M2/2-0
2x XLR sym. in
+ 2x Cinch in
2.3 KONFIGURATIONSBEISPIELE :
2.3.1 2-Kanal-Differenz- und 2-Kanal-Symmetrierverstärker :
Diese Konfiguration wird z.B. für die Anpassung der Aufnahme- und Wiedergabeseite eines Stereo-Gerätes
mit Cinch-Buchsen an professionelles Studiogerät mit sym. XLR-Ein- und Ausgängen eingesetzt. Daraus
folgt, dass z.B. auch ein professionelles Gerät mit XLR-Anschlüssen an eine Anlage mit Cinch-Buchsen
angepasst werden kann. Pegelkorrekturen sind gleichzeitig und unabhängig voneinander auf allen
Leitungen möglich.
Signalfluss :
SAM-1C/2-2
CINCH
EINGANGSSTUFE
SYMMETRISCHE AUSGANGSSTUFE
MASSE
VERSTÄRKUNG VARIABEL
> 2x XLR sym. out
> 2x Cinch out
> 2x Cinch
> 2x Cinch
> 1x Cinch direkt out + 2x sym. out XLR (Verteilverstärker)
> 4x Cinch direkt out + 2x sym. out XLR (Verteilverstärker)
> 2x XLR sym. out (vollsymmetrischer Anpassverstärker)
> 2x sym. out XLR
> 4x sym. out XLR
> 4x Cinch out
> 2x Cinch direkt out + 2x 2 sym. out XLR (Verteilverstärker)
> 3x Cinch direkt out + 4x sym. out XLR (Verteilverstärker)
/
getrennt angegeben werden.
> 2x Cinch
> 2x XLR sym. out
1 Differenzverstärker-Modul und 1 Symmetrierverstärker-Modul
AUSGANG
XLR-MALE
3
1
2
3
1
2
MASSE
CHASSIS
mono
out (Summierverstärker)
mono
out + 2x sym
+ 2x XLR sym. in Þ Cinch out.
mono
out] (Summierverstärker 2-fach/stereo)
mono
out (Summierverstärker, stereo > mono)
EINGANG
XLR-FEMALE
SYMMETRISCHE EINGANGSSTUFE
CHASSIS
MASSE
6
mono
out (Summierverstärker)
BUFFERSTUFE
DÄMPFUNG V ARIABEL
CINCH
MASSE
