SAM-1C KONFIGURATIONSBEISPIELE
_______________________________________________________________________________________________
2.3.2 2-Kanal-Differenzverstärker :
Diese Version ermöglicht den Anschluss von 2 symmetrischen Audio-Signalquellen an unsymmetrische
Eingänge. Zwei unabhängige Verstärkerkanäle werden durch Verwendung eines Differenzverstärker-
Moduls SSIM-04Mc realisiert. Die Verstärkung jedes Ausgangs kann getrennt im Bereich von -20..0 dB
eingestellt werden, mit Jumper J1 und J3 können auch Verstärkungen bis zu 6 dB zugeschaltet werden.

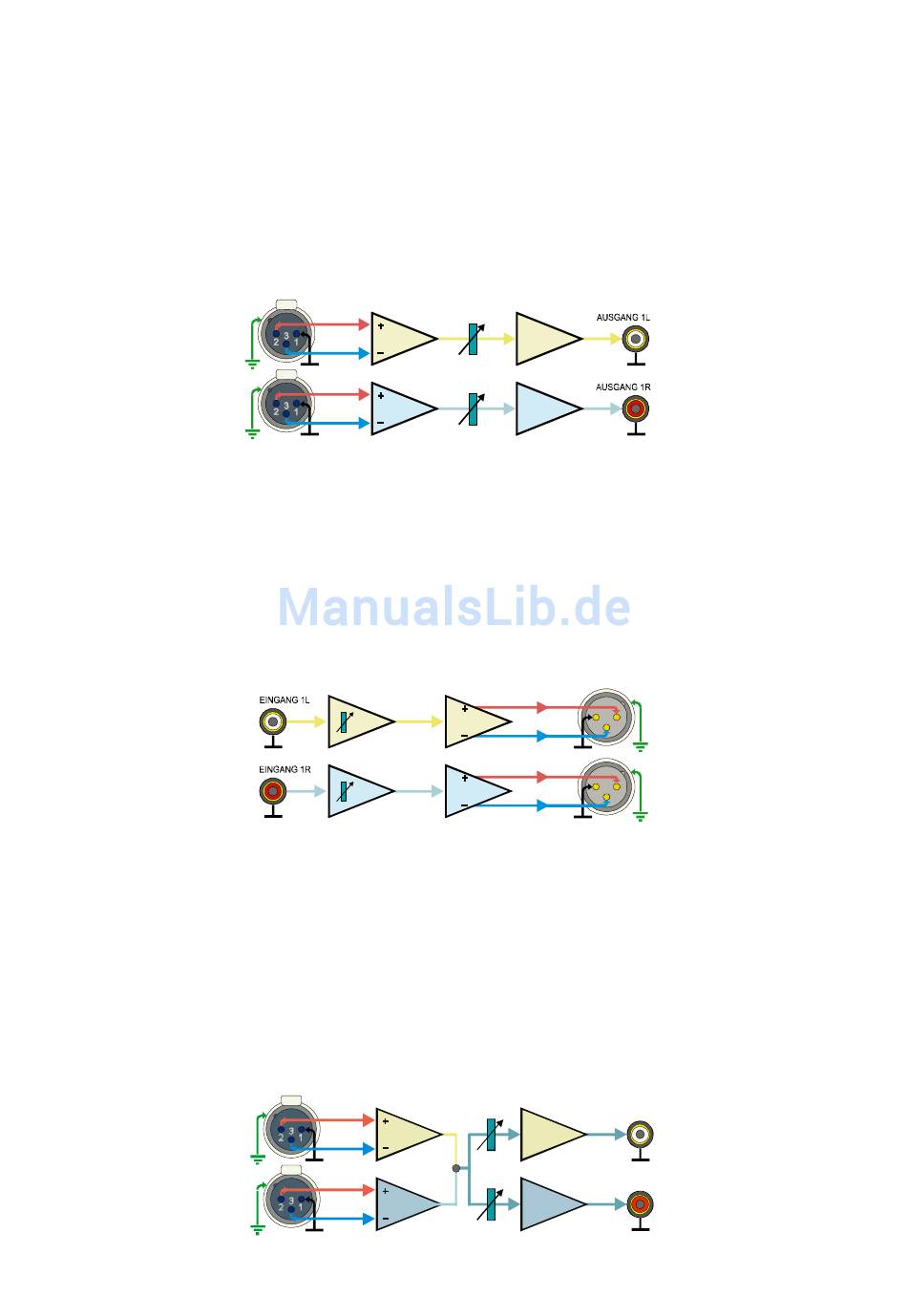

Signalfluss :
2.3.3 2-Kanal-Symmetrierverstärker :
Diese Version ermöglicht den Anschluss von 2 unsymmetrischen Audio-Signalquellen an symmetrische
Eingänge. Zwei unabhängige Verstärkerkanäle werden durch Verwendung eines Symmetrierverstärker-
Moduls SSOM-04Mc realisiert. Die Verstärkung jedes Ausgangs kann getrennt im Bereich von 0..+24 dB
eingestellt werden, mit Jumper J4 und J5 können auch Pegelabsenkungen erreicht werden.
Signalfluss :
2.3.4 2-Kanal-Summierverstärker mit sym. Eingang :
Diese Version ermöglicht den Anschluss von 2 symmetrischen Audio-Signalquellen welche gemischt und
als asymmetrisches Mono-Signal an 2 asymmetrischen Cinch-Ausgängen zur Verfügung steht. Die
Verstärkung jedes Ausgangs kann unabhängig von einander im Bereich von -22..-2 dB eingestellt
werden. Versionen mit maximaler Verstärkung von -10 ..+10 dB sind ebenfalls lieferbar.
Signalfluss :
SAM-1C/0-2
mit einem Differenzverstärker-Modul SSIM-04Mb
EINGANG
SYMMETRISCH
XLR-FEMALE
SYMMETRISCHE EINGANGSSTUFE
CHASSIS
MASSE
SAM-1C/2-0
mit einem Symmetrierverstärker-Modul SSOM-04Mc
CINCH
EINGANGSSTUFE
MASSE
VERSTÄRKUNG VARIABEL
SAM-1C/0M2
mit einem Asymmetrierverstärker-Modul SSIM-04Mc
STEREO-EINGANG
SYMMETRISCH
XLR-FEMALE
SYMMETRISCHE EINGANGSSTUFE
CHASSIS
MASSE
BUFFERSTUFE
DÄMPFUNG VARIABEL
AUSGANG
SYMMETRISCHE AUSGANGSSTUFE
XLR-MALE
MASSE CHASSIS
BUFFERSTUFE
MISCHSTUFE
DÄMPFUNG VARIABEL
7
CINCH
MASSE
3
1
2
3 2
1
CINCH
MONO OUT 1
MONO OUT 2
MASSE
