Flußdiagramm zur Fehlersuche am AMD 200
ab F.-No. 155xx x x5xxxx
(siehe Bild 24)
Handhabungsvorschriften beachten (Seite 9)
1.
Meßwerk-Elektronik-Einheit ausbauen (Abschnitt 7 "Geräteauf-
bau" Kapitel "Hinweise zum Aus- und Einbau der Meß-
werk-Elektronik-Einheit" beachten).
2.
Verdrahtung zwischen Meßwerk und Elektronik an der Elektronik-
platine ablöten (Flachbandkabel-Bild 24-Ansicht X).
3.
Zur Spannungsmessung ein hochohmiges Instrument verwen-
den (Ri
100 kOhm).
4.
Die beiden äußeren Litzen miteinander verbinden (Bild 24- An-
sicht X).
5.
An die "Litzenverbindung" und der "mittleren" Litze eine Span-
nung von 1,60 Vdc legen (Bild 24).
6.
Zwischen den beiden kurzen Litzen mit einem hochohmigen In-
strument:
!
bei pe = 0% Meßbereich
< +/- 10mVdc messen,
!
bei pe = 100% Meßbereich 1)
ca. 40 ... 100 mV DC messen.
7.
Werden die Werte angezeigt, so kann davon ausgegangen wer-
den, daß der Verstärker defekt ist.
8.
Verstärker bzw. Meßwerk gemäß Abschnitt 10 "Instandsetzung"
austauschen.
1)
Wenn nicht voller Druck (100% pe) auf das Meßwerk gegeben
werden kann, Spreizungsfaktor berücksichtigen!

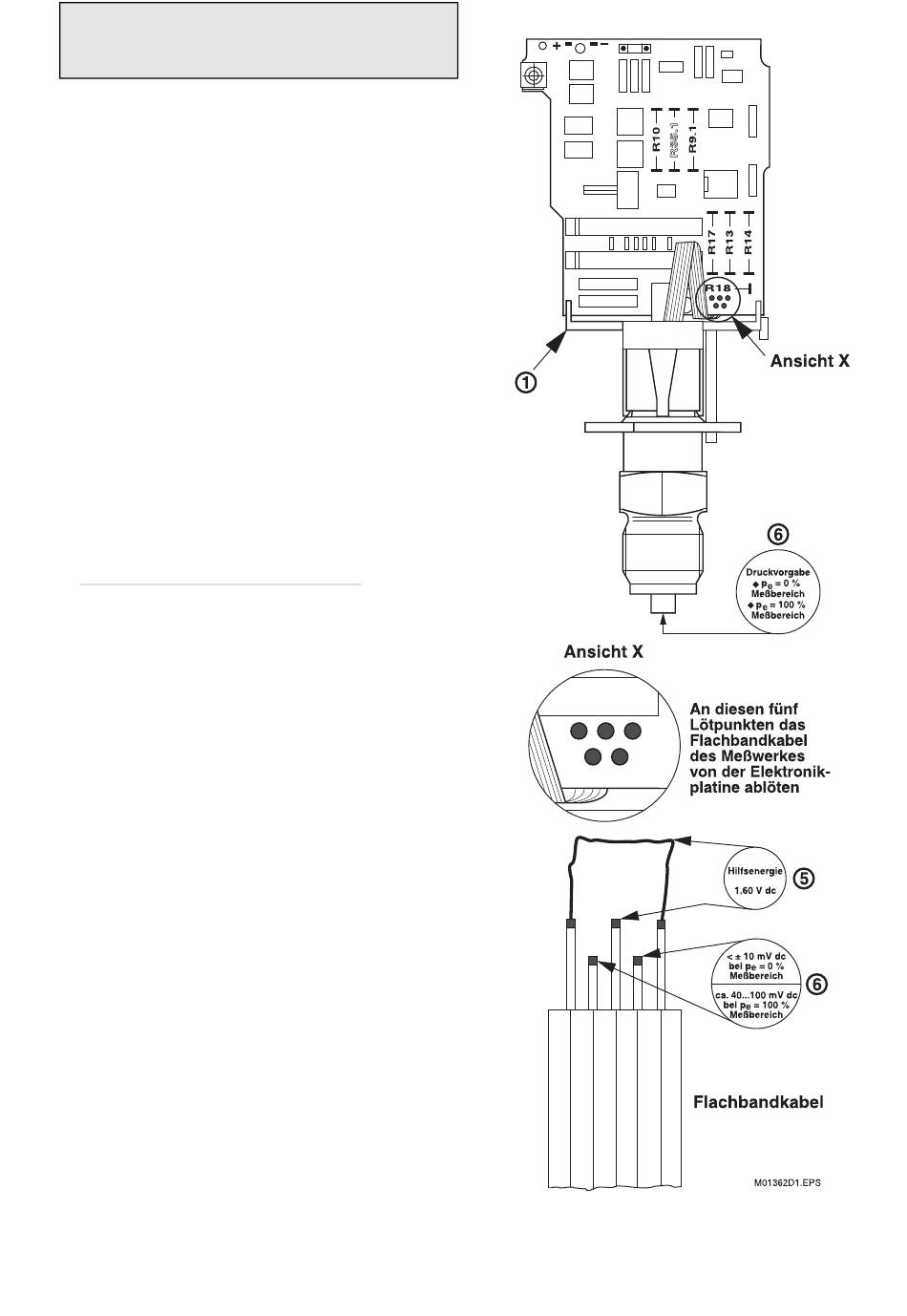

Bild 24. Meßwerk-Elektronik-Einheit des AMD 200
42/15-536-10 AMD 200 / AMD 220
13/26
