9 Fehlersuche
Störung und mögliche Ursachen
1. Kein Ausgangssignal
M
Absperrventil noch geschlossen.
M
Meßleitung bzw. Armatur verstopft.
M
Falsche Betriebsspannung oder falsch gepolt angeschlossen.
2. Unregelmäßiges Ausgangssignal
M
Pulsierender Meßstoff.
M
Bürde außerhalb der zulässigen Grenzen.
M
Meßleitung bzw. Armatur verstopft.
M
Unterbrechung bzw. Kurzschluß im Meßkreis.
Können diese Störungen ausgeschlossen werden, sollte der Meß-
umformer folgender Prüfung unterzogen werden, um festzustellen, ob
der Fehler im Meßwerk oder in der Elektronik liegt. Unter Abschnitt 7,
Kapitel "Hinweise zum Aus- und Einbau der Meßwerk-Elek-
tronik-Einheit" beachten.
Flußdiagramm zur Fehlersuche am AMD 200
bis F.-No. 155xx x x49999
(siehe Bild 23)
Handhabungsvorschriften beachten (Seite 9)
1.
Meßwerk-Elektronik-Einheit ausbauen (Abschnitt 7 " Geräte-
aufbau" Kapitel "Hinweise zum Aus- und Einbau der Meß-
werk-Elektronik-Einheit" beachten).
2.
Verdrahtung zwischen Meßwerk und Elektronik an der Elektronik-
platine ablöten (Lötstützpunkte: A (rt), B (sw), C (bl) E (ws), D
(ge)-Bild 23).
3.
Zur Spannungsmessung ein hochohmiges Instrument verwen-

den (Ri
100 kOhm).
4.
Die beiden Litzen "ws" und "ge" miteinander verbinden.
5.
An die Litzenverbindung "ws-ge" und der "schwarzen" Litze eine
Spannung von 1,60 Vdc legen.
6.
Zwischen den Litzen "rt" und "bl" mit einem hochohmigen In-
strument:
!
bei pe = 0% Meßbereich
< +/- 10mVdc messen,
!
bei pe = 100% Meßbereich 1)
ca. 40 ... 100 mV DC messen.
7.
Werden die Werte angezeigt, so kann davon ausgegangen wer-
den, daß der Verstärker defekt ist.
8.
Verstärker bzw. Meßwerk gemäß Abschnitt 10 "Instandsetzung"
austauschen.
1)
Wenn nicht voller Druck (100% pe) auf das Meßwerk gegeben
werden kann, Spreizungsfaktor berücksichtigen!
12/26
Hilfsenergie
1,60 V dc
5

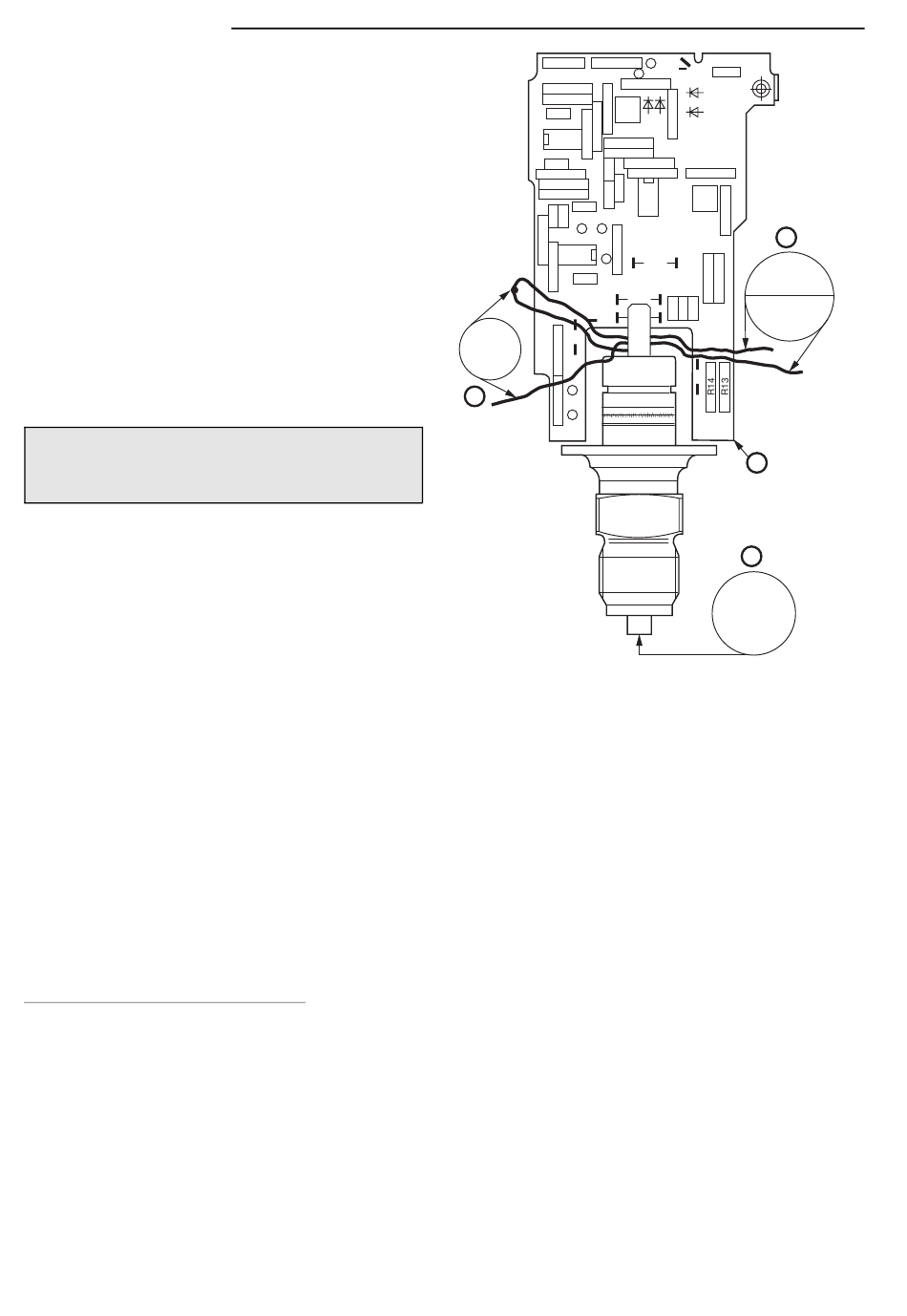

Bild 23. Meßwerk-Elektronik-Einheit des AMD 200
42/15-536-10 AMD 200 / AMD 220
R10
ge
R18
ws
E
R17
D
B
M01158D1.EPS
+
6
< ± 10 mV dc
bei p = 0 %
e
Meßbereich
ca. 40...100 mV dc
bei p = 100 %
e
Meßbereich
C
A
1
6
Druckvorgabe
· p = 0 %
e
Meßbereich
· p = 100 %
e
Meßbereich
