Schließen Sie die Batteriepole niemals mit Metallgegenständen kurz.
Beachten Sie, dass Klemmen, die mit Metall in Berührung kommen, einen direkten Kurz-
schluss verursachen.
Dies kann auch zu negativen Auswirkungen auf den Schützmagneten führen.
d) Montage des Receivers der Funkfernbedienung
Verfahren Sie entsprechend der Zeichnung, um den Empfänger der Funkfernedienung mit dem Schützmagneten zu verbinden.
M

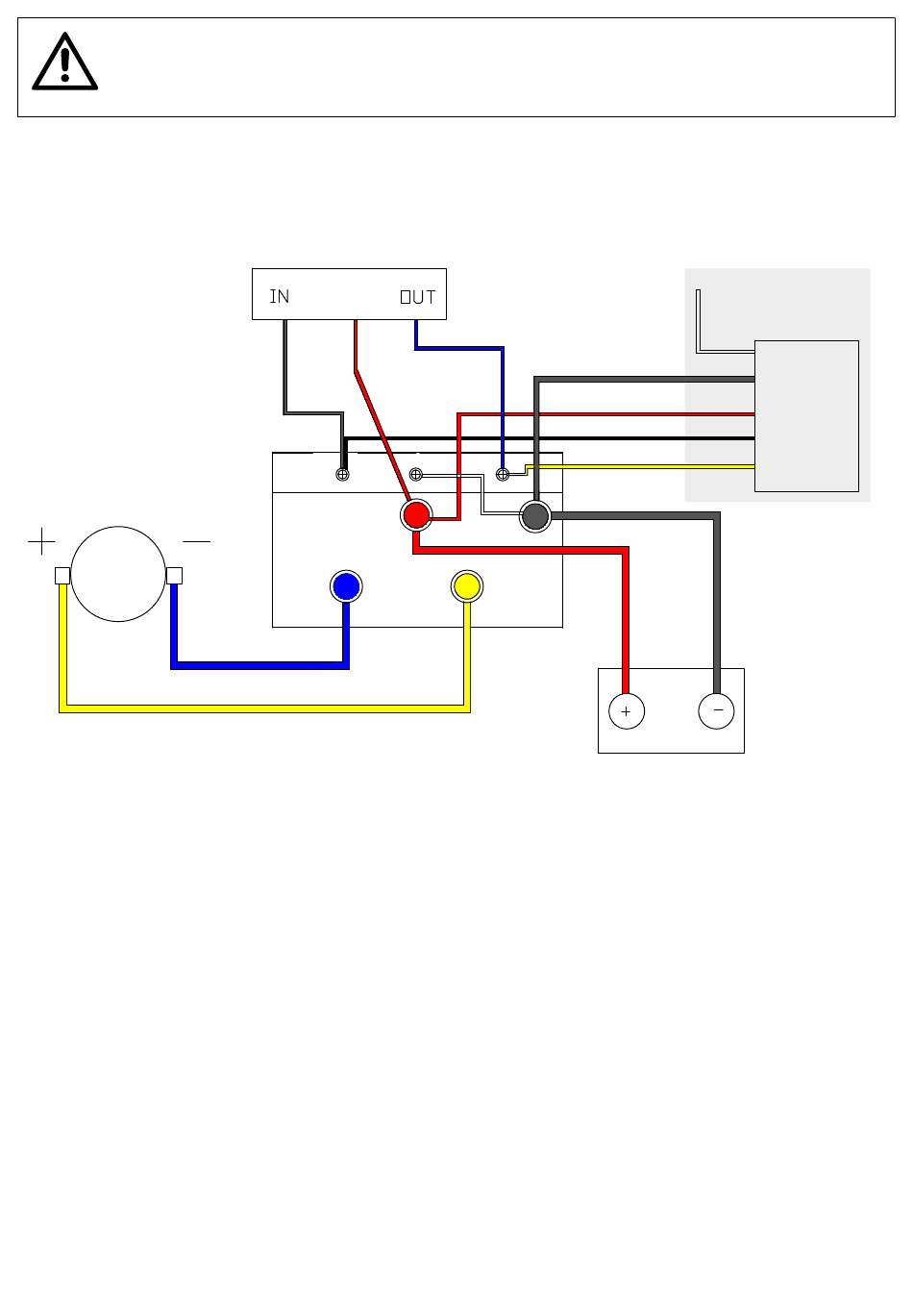

e) Verkabelung /Anschluss der Winde
•
Installieren Sie die Verkabelung gemäß dem Diagramm auf der nächsten Seite.
•
Stecken Sie die Klemmenmanschetten auf die gelben und blauen Kabelenden.Verbinden Sie die gelben und blauen Kabel
mit den farblich passenden Motorklemmen an der Winde.
•
Ziehen Sie die Klemmenmuttern am Motor fest. Ziehen Sie sie nicht zu fest an. Setzen Sie die Manschetten über die Klem-
men. Führen Sie die anderen Enden zum Standort des Schützmagneten.
•
Schließen Sie das gelbe und das blaue Kabel an den Schützmagneten an (gelb an gelb und blau an blau). Ziehen Sie die Mut-
tern oder Sitzmanschetten noch nicht fest.
•
Stecken Sie die Kabelschuhe auf die Ringkabelschuhe des schwarzen und roten Kabels. Verbinden Sie das schwarze und
das rote Kabel mit dem Schütz (rot an rot und schwarz an schwarz). Ziehen Sie zu diesem Zeitpunkt NICHT die Muttern oder
Kabelschuhe fest. Verlegen Sie das rote und schwarze Kabel zur Batterie. Schließen Sie die Kabel zu diesem Zeitpunkt NICHT
an die Batterie an.
•
Montieren Sie den Schütz mit dem mitgelieferten Befestigungsmaterial wie in den zuvor beschriebenen Schritten an den
geplanten Ort. Ziehen Sie die Befestigungselemente des Schützes fest, aber nicht zu fest.
•
Stellen Sie die Kabel so ein, dass die Kabel vom Schütz/Magneten ordnungsgemäß und gerade verlegt werden können.
Vermeiden Sie Knicke oder scharfe Biegungen in den Kabeln. Vermeiden Sie, dass sich die Kabel mindestens auf den ersten
15 cm des Kabels vom Schütz/Magneten aus überkreuzen. Ziehen Sie die Klemmenmuttern des Schützes an. NICHT zu fest
anziehen. Setzen Sie die Kabelschuhe über die Ringklemmen und Pfosten.
•
Schließen Sie den Wippschalter mit gemäß der Abbildung an den Schütz/Magneten an. Verbinden Sie das Ende des roten
Kabels des Wippschalters mit dem Zubehör-Fahrzeugkreislauf, der von einer zündungsgesteuerten Stromquelle (mit Schlüs-
sel) gesteuert wird. Das Kabel sollte nur Strom führen, wenn der Schlüssel in der Stellung "EIN" ist. (Erklärung: In der Stellung
"Zubehör" des Zündschalters werden alle Zubehörteile mit Ausnahme der Motorsysteme eingeschaltet. Zu den Dingen, die
nicht eingeschaltet sind, gehören das Zündsystem, die Kraftstoffpumpe, die elektrische Servolenkung, die Getriebeverriege-
lung usw. Wenn Sie alle Systeme eingeschaltet lassen, während der Motor nicht läuft, wird die Batterie schnell leer sein.)
Red
Black
Red
Blue
Blue
Black
Black
Yellow
Red
8
bereits vormontiert
The antenna
The remote
Red
control
white
Yellow
Black
