1.

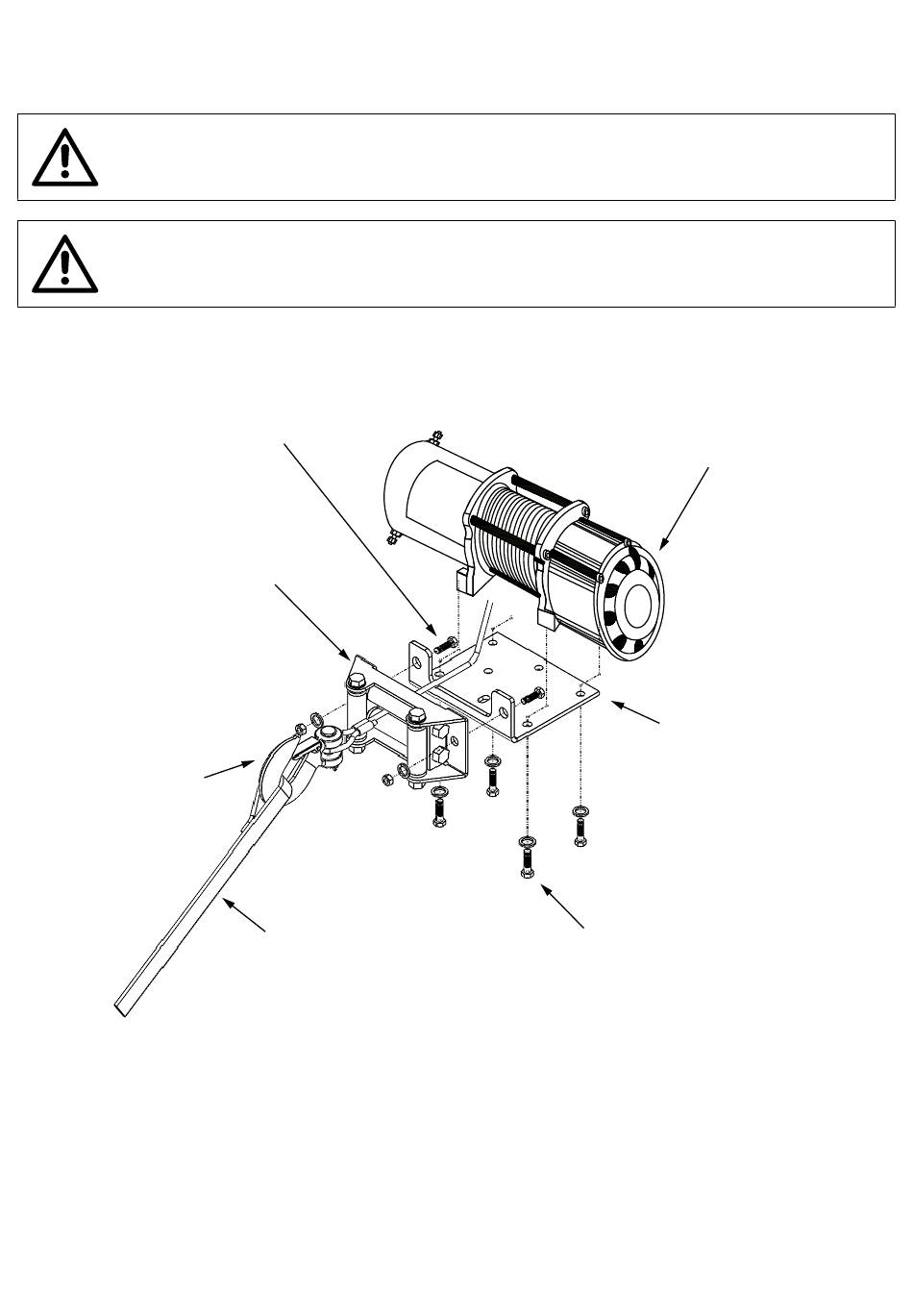

Montieren Sie die Winde wie unten gezeigt an der Montageplatte. Drehen Sie den Verriegelungsknopf in die Position "Freie
Spule" und führen Sie das Windenseil durch die Rollen der Rollenumlenkung.
2.
Montieren Sie die Rollenumlenkung an der Montageplatte und befestigen Sie den Haken und das Zugband aus Nylon. Dre-
hen Sie den Verriegelungsknopf zurück in die Verriegelungsposition.
Verwenden Sie immer das mitgelieferte Hakenband.
Stellen Sie immer sicher, dass die 3 Hauptteile (Motor, Trommel und Getriebegehäuse) rich-
tig ausgerichtet sind, wenn Sie eine Montageplatte verwenden. Die korrekte Ausrichtung der
Winde ermöglicht eine gleichmäßige Verteilung der vollen Nennlast.
Zwei Schrauben M8-1.25 x
25mm zur Befestigung der
Winde verwenden.
Rollenführung oder
Aluminumklüsen
(Warnhinweis nach oben
oder nach außen zeigen
lassen, so dass er von der
Vorderseite des Fahrzeugs
aus sichtbar ist).
Lasthaken
Hakenband
Vier Schrauben M8-1.25 x
25mm zur Befestigung der
Winde verwenden.
6
Drehen um die Spule zu
ent- oder zu verriegeln
Montageplatte
