2.10

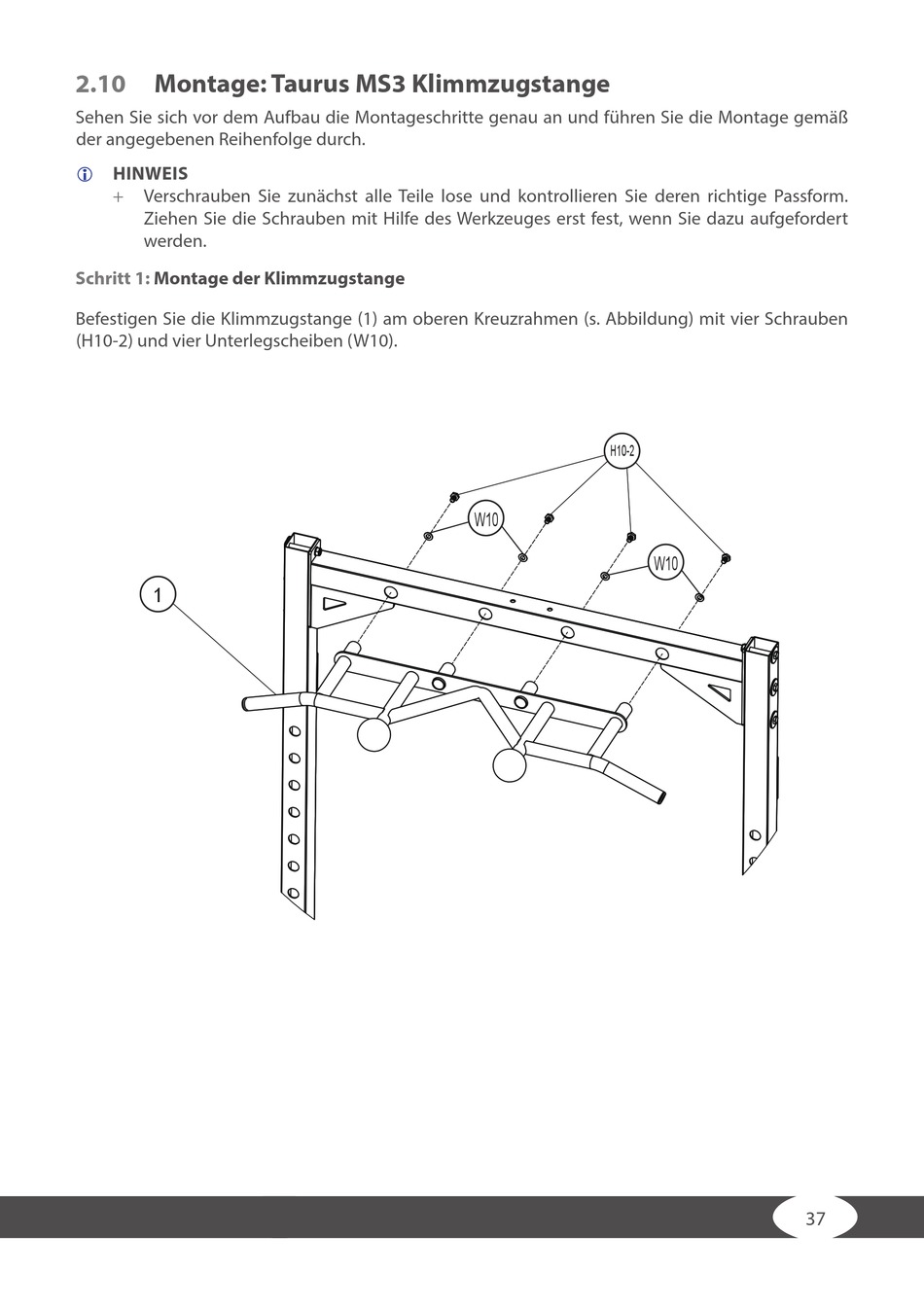

Montage: Taurus MS3 Klimmzugstange
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
+
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
Schritt 1:
Montage der Klimmzugstange
Befestigen Sie die Klimmzugstange (1) am oberen Kreuzrahmen (s. Abbildung) mit vier Schrauben
(H10-2) und vier Unterlegscheiben (W10).
1
H10-2
W10
W10
37
