Führungsstange
8
Guide Rod
Front Upright
12
Stützrahmen
2.6

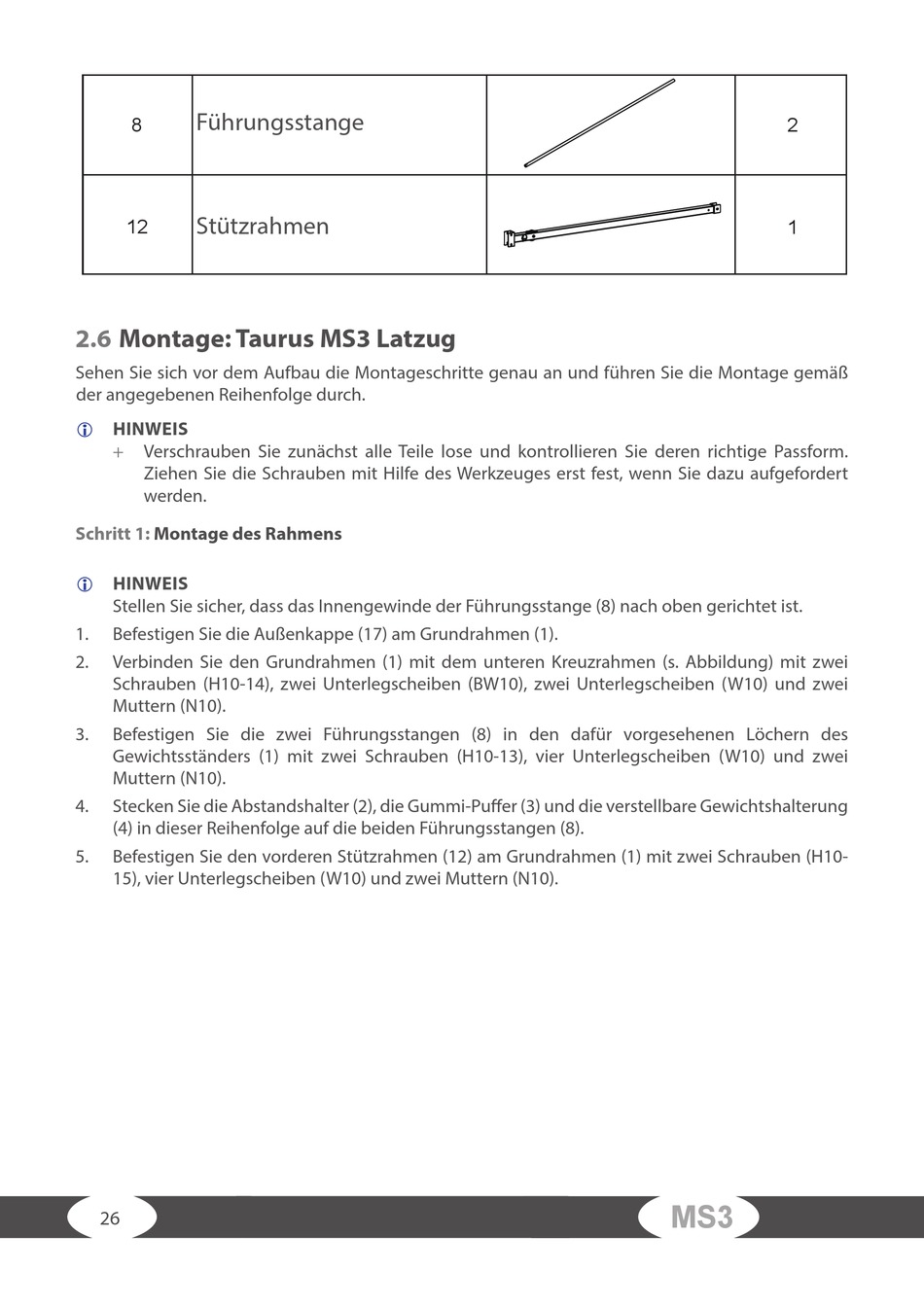

Montage: Taurus MS3 Latzug
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
+
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
Schritt 1:
Montage des Rahmens
HINWEIS
Stellen Sie sicher, dass das Innengewinde der Führungsstange (8) nach oben gerichtet ist.
1.
Befestigen Sie die Außenkappe (17) am Grundrahmen (1).
2.
Verbinden Sie den Grundrahmen (1) mit dem unteren Kreuzrahmen (s. Abbildung) mit zwei
Schrauben (H10-14), zwei Unterlegscheiben (BW10), zwei Unterlegscheiben (W10) und zwei
Muttern (N10).
3.
Befestigen Sie die zwei Führungsstangen (8) in den dafür vorgesehenen Löchern des
Gewichtsständers (1) mit zwei Schrauben (H10-13), vier Unterlegscheiben (W10) und zwei
Muttern (N10).
4.
Stecken Sie die Abstandshalter (2), die Gummi-Puff er (3) und die verstellbare Gewichtshalterung
(4) in dieser Reihenfolge auf die beiden Führungsstangen (8).
5.
Befestigen Sie den vorderen Stützrahmen (12) am Grundrahmen (1) mit zwei Schrauben (H10-
15), vier Unterlegscheiben (W10) und zwei Muttern (N10).
26
2
1
MS3
