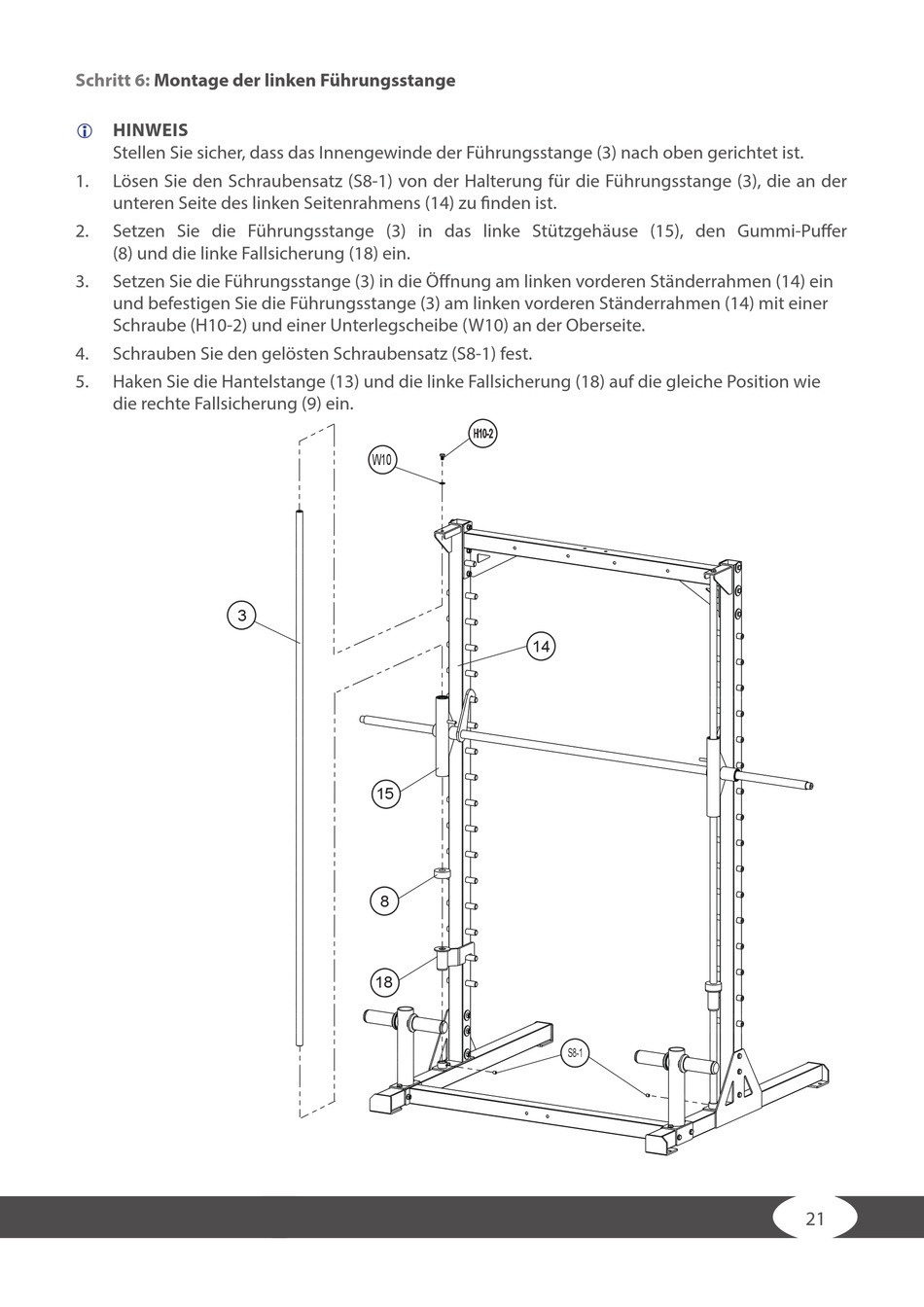

Schritt 6:
Montage der linken Führungsstange
HINWEIS
Stellen Sie sicher, dass das Innengewinde der Führungsstange (3) nach oben gerichtet ist.
1.
Lösen Sie den Schraubensatz (S8-1) von der Halterung für die Führungsstange (3), die an der
unteren Seite des linken Seitenrahmens (14) zu fi nden ist.
2.
Setzen Sie die Führungsstange (3) in das linke Stützgehäuse (15), den Gummi-Puff er
(8) und die linke Fallsicherung (18) ein.
3.
Setzen Sie die Führungsstange (3) in die Öff nung am linken vorderen Ständerrahmen (14) ein
und befestigen Sie die Führungsstange (3) am linken vorderen Ständerrahmen (14) mit einer
Schraube (H10-2) und einer Unterlegscheibe (W10) an der Oberseite.
4.
Schrauben Sie den gelösten Schraubensatz (S8-1) fest.
5.
Haken Sie die Hantelstange (13) und die linke Fallsicherung (18) auf die gleiche Position wie
die rechte Fallsicherung (9) ein.
3
H10-2
W10
14
15
8
18
S8-1
