Schritt 3:
Montage der Kabel und der Umlenkrollen
HINWEIS
Beachten Sie, die Kabel und Umlenkrollen gleichzeitig zu installieren.
1.

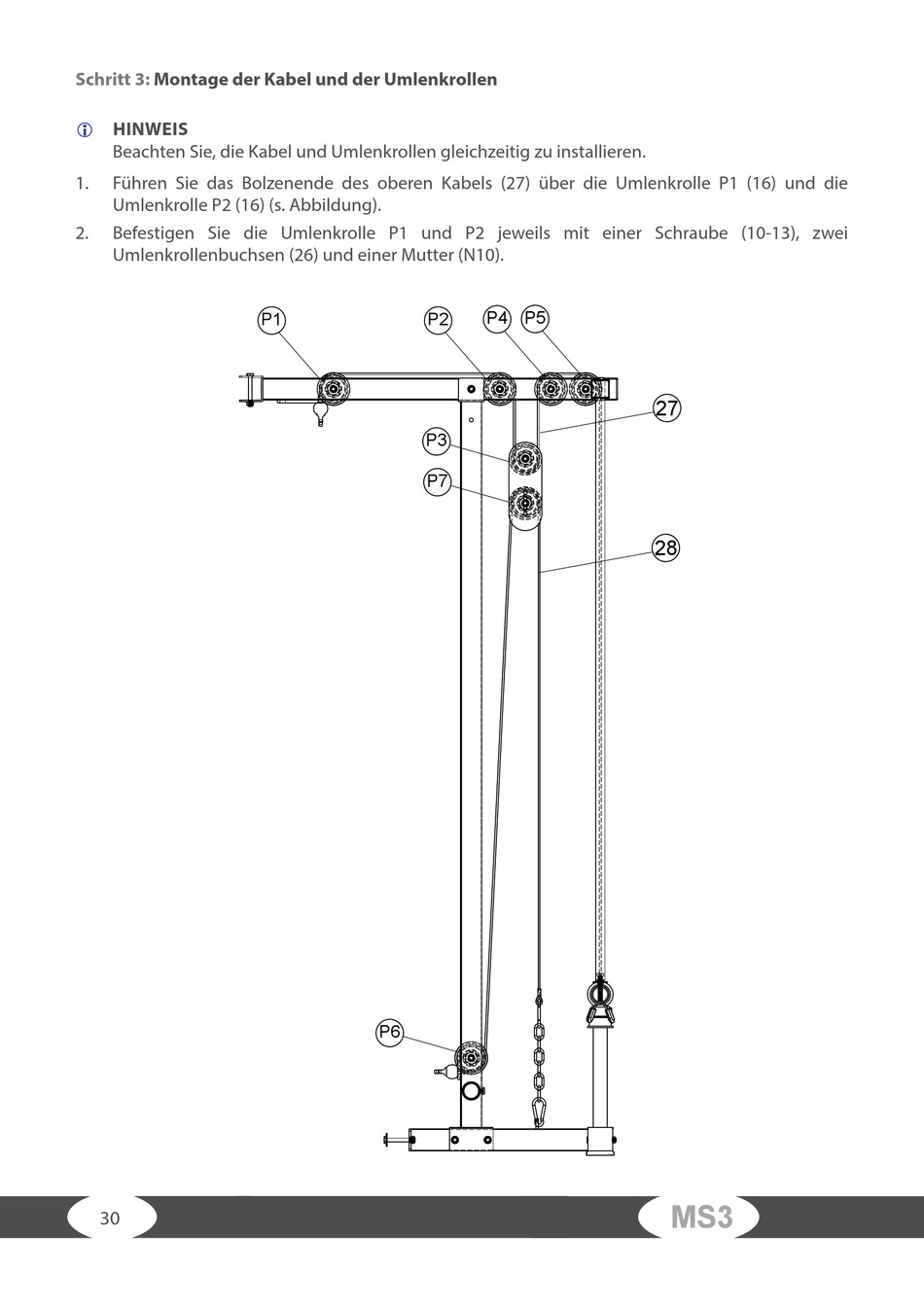

Führen Sie das Bolzenende des oberen Kabels (27) über die Umlenkrolle P1 (16) und die
Umlenkrolle P2 (16) (s. Abbildung).
2.
Befestigen Sie die Umlenkrolle P1 und P2 jeweils mit einer Schraube (10-13), zwei
Umlenkrollenbuchsen (26) und einer Mutter (N10).
