2.3

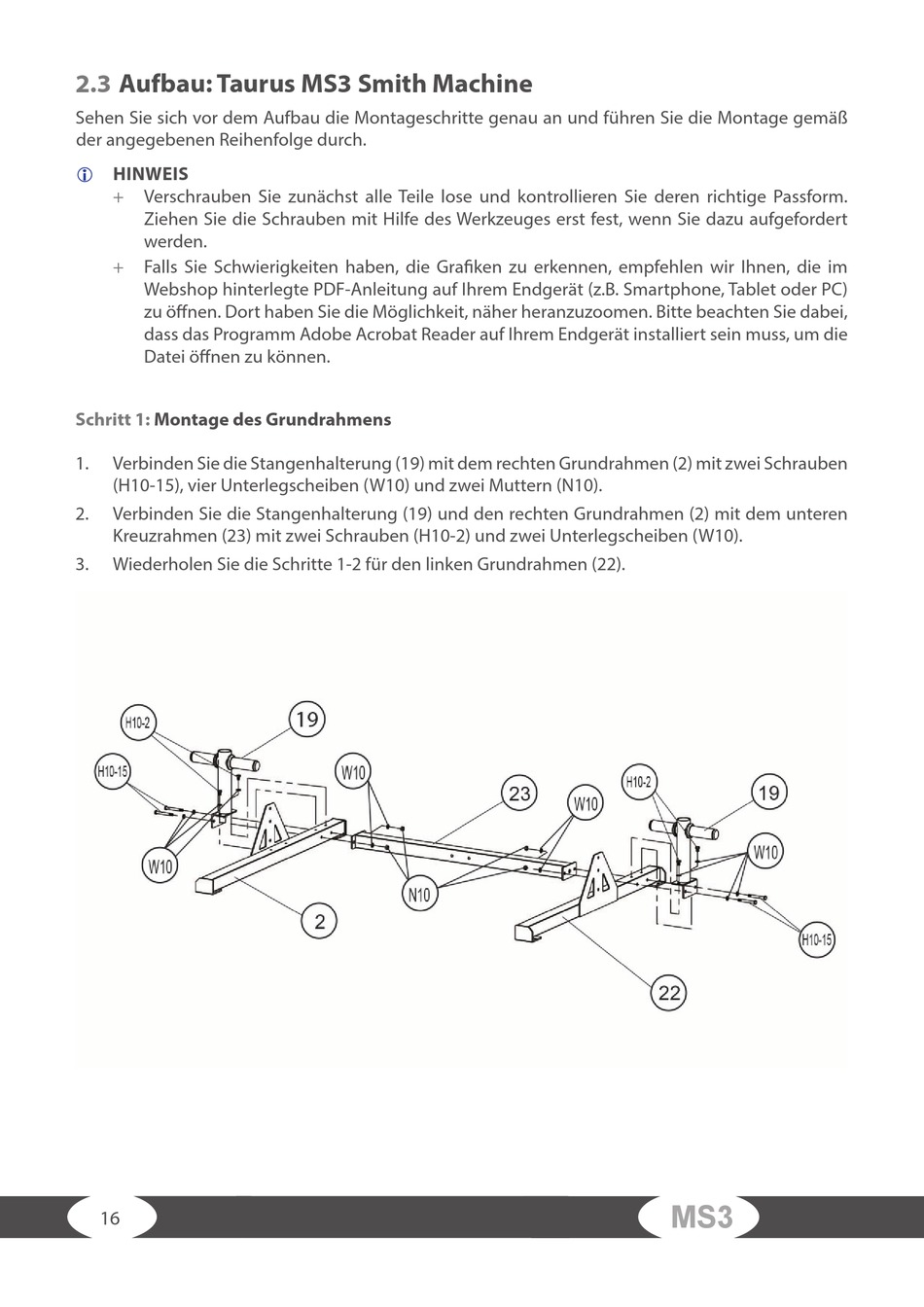

Aufbau: Taurus MS3 Smith Machine
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
+
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+
Falls Sie Schwierigkeiten haben, die Grafi ken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC)
zu öff nen. Dort haben Sie die Möglichkeit, näher heranzuzoomen. Bitte beachten Sie dabei,
dass das Programm Adobe Acrobat Reader auf Ihrem Endgerät installiert sein muss, um die
Datei öff nen zu können.
Schritt 1:
Montage des Grundrahmens
1.
Verbinden Sie die Stangenhalterung (19) mit dem rechten Grundrahmen (2) mit zwei Schrauben
(H10-15), vier Unterlegscheiben (W10) und zwei Muttern (N10).
2.
Verbinden Sie die Stangenhalterung (19) und den rechten Grundrahmen (2) mit dem unteren
Kreuzrahmen (23) mit zwei Schrauben (H10-2) und zwei Unterlegscheiben (W10).
3.
Wiederholen Sie die Schritte 1-2 für den linken Grundrahmen (22).
16
MS3
