Schritt 2:

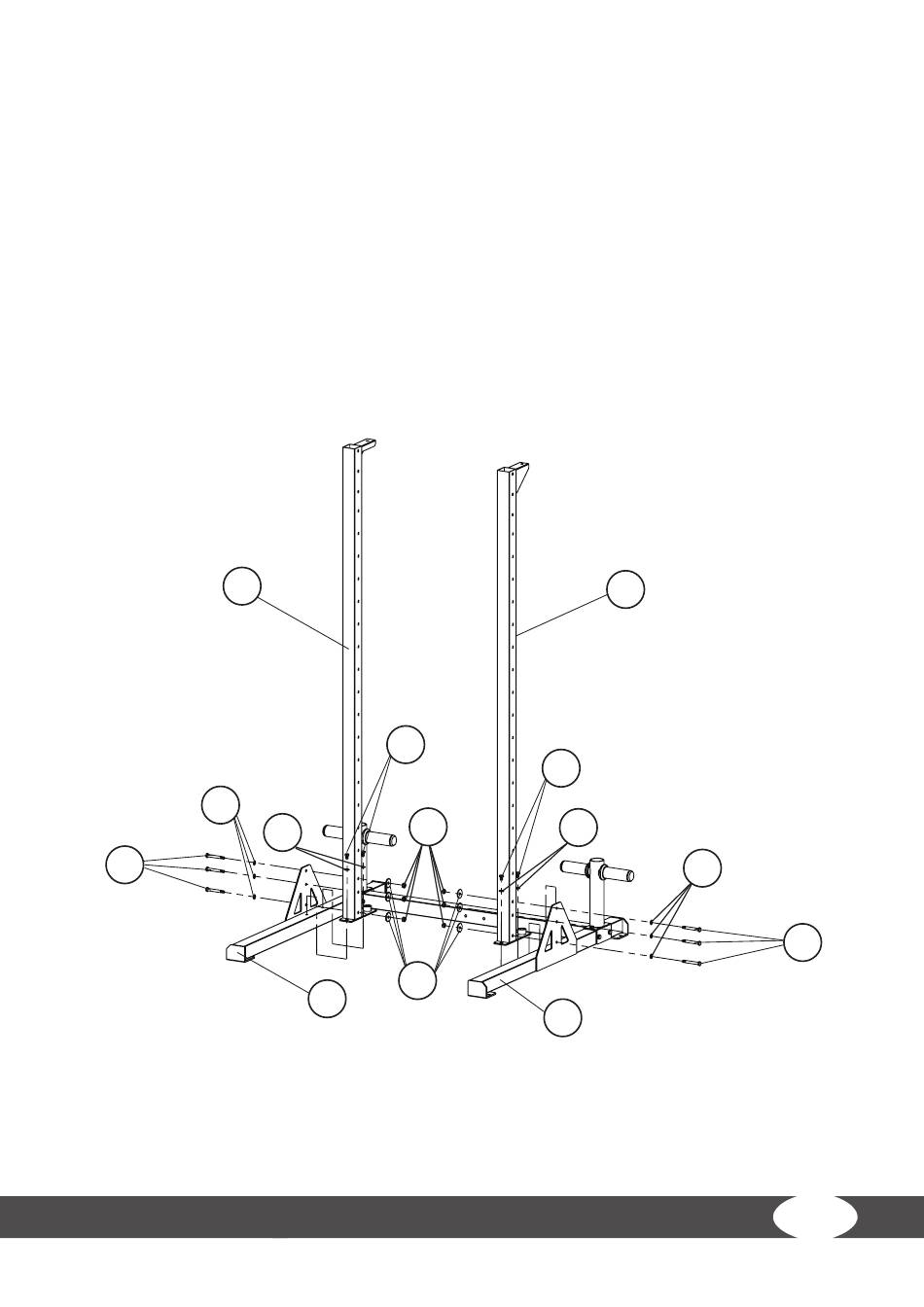

Montage des Ständerrahmens
1.
Befestigen Sie den rechten Seitenrahmen (1) am rechten Grundrahmen (2) mit drei Schrauben
(H10-14), drei Unterlegscheiben (W10), drei großen Unterlegscheiben (BW10) und drei Muttern
(N10) in horizontaler Ausrichtung.
2.
Befestigen Sie den rechten Seitenrahmen (1) am rechten Grundrahmen (2) mit zwei
Sechskantschraube (H10-2) und zwei Unterlegscheiben (W10) in vertikaler Ausrichtung.
3.
Befestigen Sie den linken Seitenrahmen (14) am linken Grundrahmen (22) mit drei Schrauben
(H10-14), drei Unterlegscheiben (W10), drei großen Unterlegscheiben (BW10) und drei Muttern
(N10) in horizontaler Ausrichtung.
4.
Befestigen Sie den linken Seitenrahmen (14) am linken Grundrahmen (22) mit zwei Schrauben
(H10-2) und zwei Unterlegscheiben (W10) in vertikaler Ausrichtung.
1
W10
H10-14
H10-2
N10
W10
BW10
2
14
H10-2
W10
W10
22
H10-14
