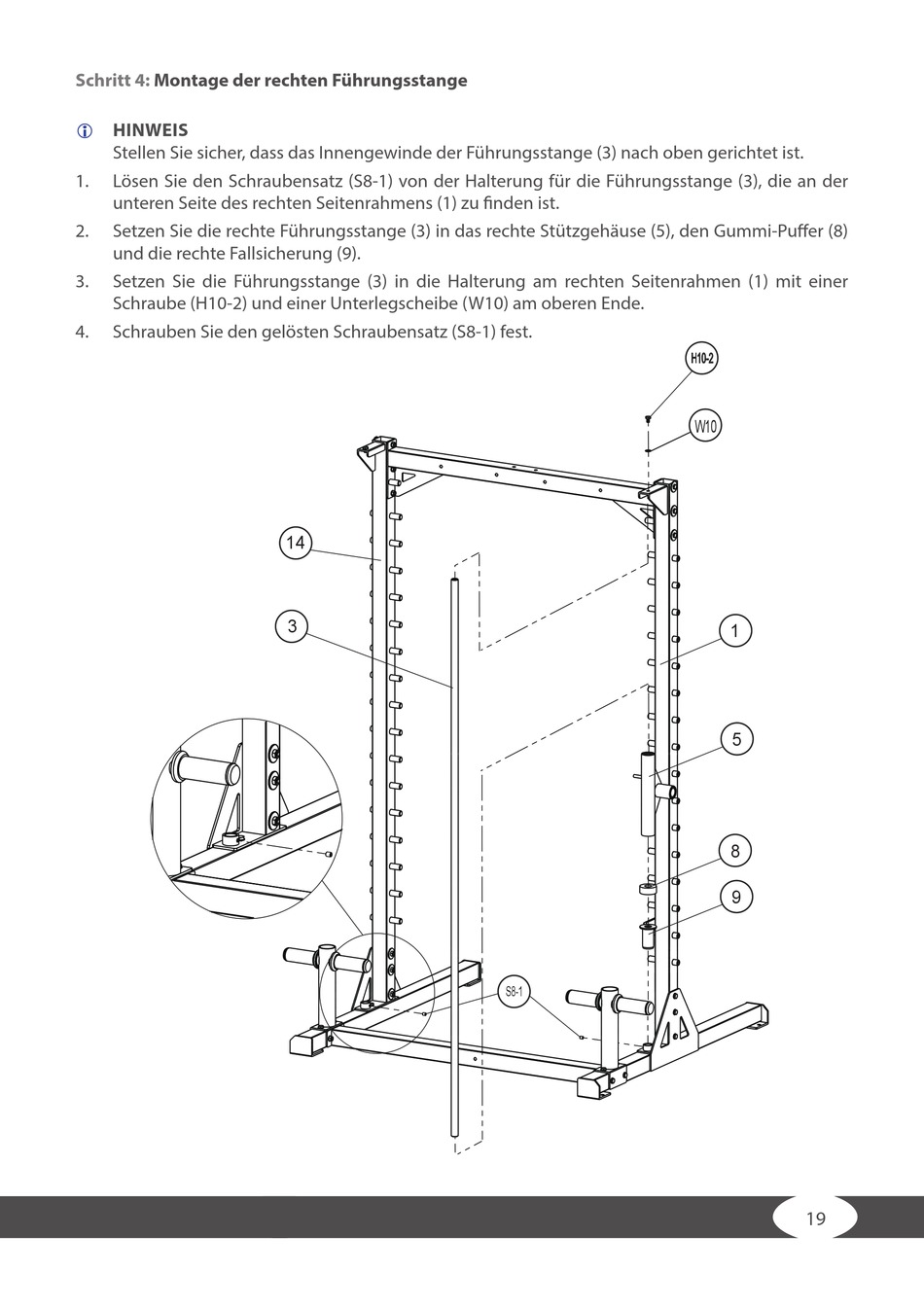

Schritt 4:
Montage der rechten Führungsstange
HINWEIS
Stellen Sie sicher, dass das Innengewinde der Führungsstange (3) nach oben gerichtet ist.
1.
Lösen Sie den Schraubensatz (S8-1) von der Halterung für die Führungsstange (3), die an der
unteren Seite des rechten Seitenrahmens (1) zu fi nden ist.
2.
Setzen Sie die rechte Führungsstange (3) in das rechte Stützgehäuse (5), den Gummi-Puff er (8)
und die rechte Fallsicherung (9).
3.
Setzen Sie die Führungsstange (3) in die Halterung am rechten Seitenrahmen (1) mit einer
Schraube (H10-2) und einer Unterlegscheibe (W10) am oberen Ende.
4.
Schrauben Sie den gelösten Schraubensatz (S8-1) fest.
14
3
S8-1
H10-2
W10
1
5
8
9
