2.8

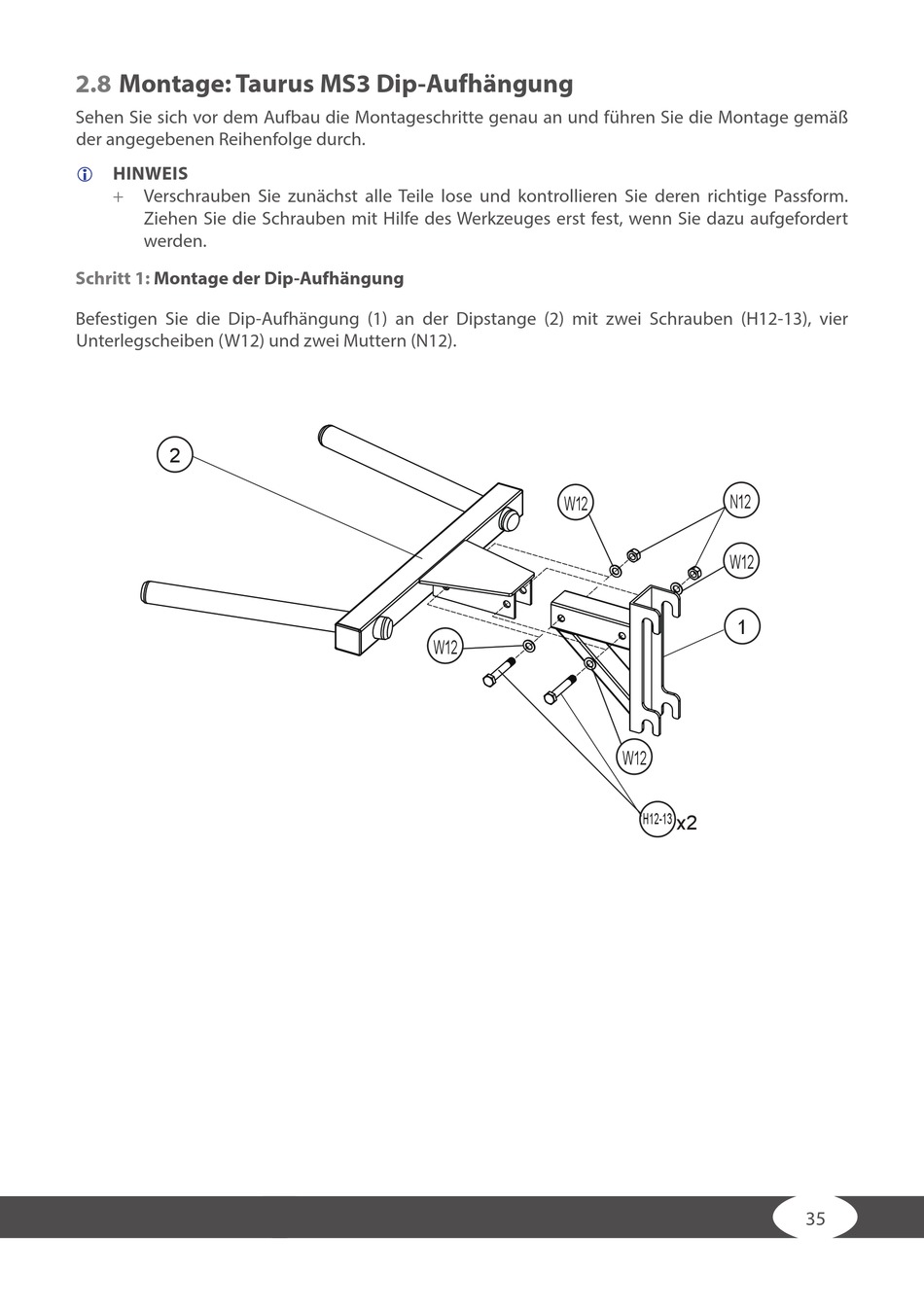

Montage: Taurus MS3 Dip-Aufhängung
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
+
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
Schritt 1:
Montage der Dip-Aufhängung
Befestigen Sie die Dip-Aufhängung (1) an der Dipstange (2) mit zwei Schrauben (H12-13), vier
Unterlegscheiben (W12) und zwei Muttern (N12).
2
W12
W12
N12
W12
1
W12
H12-13
x2
35
