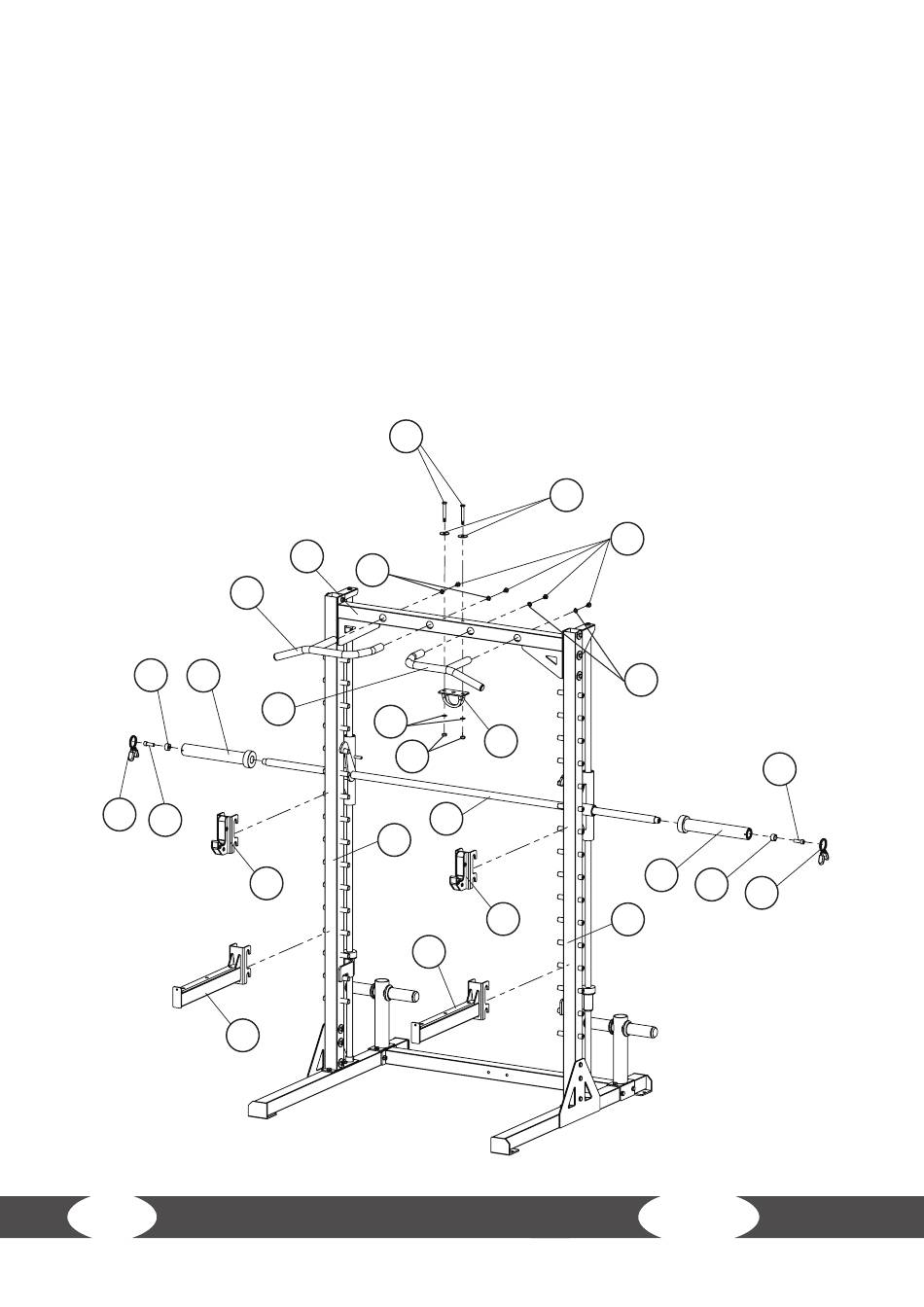

Schritt 7:
Montage der Hantelstangenhülse und Zubehör
1.
Befestigen Sie das Gewichtshorn (16) an der Smithstange (13) mit je einer
Unterlegscheibe (17) und je einer Schraube (CH12-3) an den Enden.
2.
Befestigen Sie zwei Federverschlüsse (32) an beiden Gewichtshörnern (16).
3.
Befestigen Sie der rechten Klimmzugstange (25) und der linken Klimmzugstange (26) am
oberen Kreuzrahmen (24) mit je zwei Schrauben (H10-2) und zwei Unterlegscheiben (W10).
4.
Befestigen Sie den oberen Balkenhaken (33) am oberen Kreuzrahmen (24) mit zwei Schrauben
(H10-16), zwei großen Unterlegscheiben (BW10), zwei Unterlegscheiben (W10) und zwei
Muttern (N10).
5.
Befestigen Sie die zwei Hantelablagen (28) und die Spotting-Balken (30) an den
Ständerrahmen (1 und 14).
6.
Ziehen Sie alle Schrauben fest an.
→
Das Gerät ist aufgebaut.
25
17
16
32
CH12-3
30
22
H10-16
24
W10
26
W10
N10
1
28
30
BW10
33
13
28
H10-2
W10
CH12-3
16
17
32
14
MS3
